อุปกรณ์โมดูล 1/2/3/4/5/6/7/8s แสดงสถานะแบตเตอรี่ลิเธียม สําหรับยานพาหนะ

อุปกรณ์โมดูล 1 2 3 4 5 6 7 8s แสดงสถานะแบตเตอรี่ลิเธียม สําหรับยานพาหนะ

สำหรับการแนะนำผลิตภัณฑ์เพิ่มเติม โปรดดูรูปภาพขอบคุณ!

คุณสมบัติ:
1. การแสดงพลังงานแบตเตอรี่
2. การใช้งานที่หลากหลาย: แบตเตอรี่ลิเธียม
3. วิธีใช้: เชื่อมต่อขั้วบวกและลบของบอร์ดแสดงผล กับขั้วบวกและขั้วลบของแบตเตอรี่ ที่อยู่ระหว่างการทดสอบ
4. สีดิจิทัล: เส้นขอบเป็นสีแดงและกรอบจอแสดงผลเป็นสีน้ำเงินหรือสีเขียว (เมื่อแบตเตอรี่เต็ม แบตเตอรี่จะสว่างขึ้นทั้งหมด)

ข้อมูลจำเพาะของผลิตภัณฑ์:
1. แรงดันไฟฟ้าที่ใช้งานได้: 3-34V, กระแสไฟฟ้าทำงาน 5MA
2. อุณหภูมิในการทำงาน: -20 ~ 50 ° C
3. ข้อผิดพลาดของแรงดันไฟฟ้า: 2% (อย่ายิงหากต้องการความแม่นยำสูงกว่านี้)
4. ขนาด: 43.5 * 20 มม.

วิธีใช้:
เชื่อมต่อขั้วบวกและขั้วลบของจอแสดงผล เข้ากับขั้วบวกและขั้วลบของแบตเตอรี่ที่กำลังทดสอบ และหลอดดิจิทัลจะแสดงพลังงานแบตเตอรี่แบบทันที

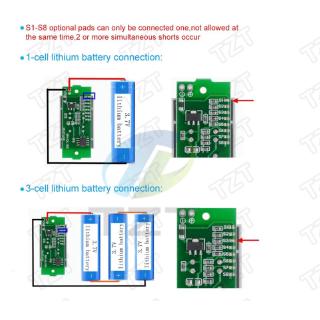

1. การแสดงพลังงานประเภทแบตเตอรี่เลือกแผ่นที่เกี่ยวข้องบนกระป๋อง คุณสามารถตรวจจับแรงดันไฟฟ้าของแบตเตอรี่ที่สอดคล้องกับ 1S-8S ได้สะดวกมาก แผ่นรองเสริม S1-S8 สามารถเชื่อมต่อได้เพียงประเภทเดียวไม่อนุญาตให้มีการลัดวงจร 2 ตัวขึ้นไปในเวลาเดียวกัน

2. เชื่อมต่อพอร์ตบวกและลบของบอร์ดแสดงผลกับพอร์ตบวกและลบของแบตเตอรี่ที่อยู่ระหว่างการทดสอบ (โปรดทราบว่าเมื่อคุณเชื่อมต่อแบตเตอรี่ลิเธียมแบบอนุกรมคุณจะต้องเชื่อมต่อดีบุกกับแผ่นอิเล็กโทรดที่เกี่ยวข้อง) ตัวอย่างเช่น หากคุณกำลังทดสอบแบตเตอรี่ 2S (นั่นคือแบตเตอรี่ลิเธียม 3.7V สองก้อนในชุด) เพื่อบัดกรีบนกระดานที่สอดคล้องกับ S2 ดีบุกบนแผ่นจะสั้นลง

3. ใส่ใจกับจำนวนสายแบตเตอรี่ที่สอดคล้องกัน และใช้ภายในช่วงแรงดันไฟฟ้าที่สอดคล้องกัน อย่าให้แรงดันไฟฟ้าเกิน 4.3 * N (ตัวอย่างเช่นหากคุณเลือกดีบุกบนแผ่น S3 แรงดันไฟฟ้าสูงสุดที่โมดูลตรวจพบไม่ควรเกิน 4.3 * 3 = 12.9V)

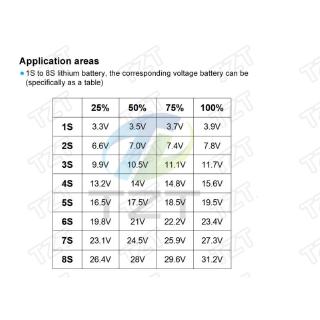

แรงดันไฟฟ้าของแบตเตอรี่มากกว่า N * 3.3V และกำลังไฟอยู่ 1 ตาราง

แสดงข้อมูลพลังงาน:
1. เมื่อแรงดันไฟฟ้าของแบตเตอรี่เกิน N * 3.3V แบตเตอรี่จะสว่างขึ้นหนึ่งก้อน (หมายเหตุ: N หมายถึงความจุของแบตเตอรี่)
2. เมื่อแรงดันแบตเตอรี่เกิน N * 3.5V ไฟจะสว่างขึ้น 2 เซลล์
3. เมื่อแรงดันแบตเตอรี่เกิน N * 3.7V จะสว่างขึ้น 3 เซลล์
4. เมื่อแรงดันแบตเตอรี่เกิน N * 3.9V จะสว่างขึ้น 4 เซลล์
5. เมื่อแรงดันแบตเตอรี่น้อยกว่า N * 3.3V จอแสดงผล 4 จอจะดับลง หมายความว่าแรงดันไฟฟ้าของแบตเตอรี่น้อยกว่า 3.3V และสามารถชาร์จได้
