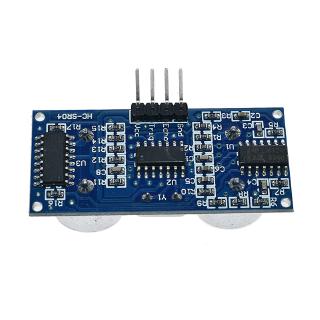

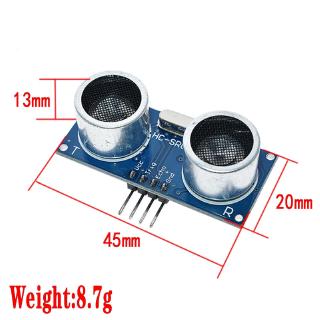

HCSR04 HC-SR04 hcsr 04 hc-sr04 โมดูลเซนเซอร์ ตรวจจับคลื่นอัลตราโซนิก สำหรับ arduino 1 ชิ้น
★ 4.8
ขายแล้ว 4
฿44
฿87
-49%
ร้าน meltsee.th
ร้านแนะนำ
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 10/10/2026 03:36 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
โมดูลนี้มีประสิทธิภาพการทำงานที่มั่นคง และระยะการวัดที่แม่นยำ โมดูลความแม่นยำสูง (2 ซม.) ระยะใกล้เป็นพิเศษ มีเสถียรภาพ ความสำเร็จของสินค้าชิ้นนี้ออกสู่ตลาดเป็นพื้นฐานที่แข็งแกร่ง! โมดูลนี้โมดูลป้องกันการโจรกรรม GH-311 ป้องกันได้ดีอย่างเต็มที่
สองเทคนิคหลัก:
1: แรงดันใช้งาน: DC5 โวลต์
2: กระแสไฟดับ: น้อยกว่า 2 มิลลิแอมป์
3: ระดับเอาต์พุต: สูง 5 โวลต์
4: ระดับเอาต์พุต: ด้านล่าง 0 โวลต์
5: มุมตรวจจับ: ไม่เกิน 15 องศา
6: ช่วงการตรวจจับ: 2-450 ซม.
7: ความแม่นยำสูง: สูงถึง 0.3 ซม.
เดินสายแผง VCC, ทริก (ด้านควบคุม), เสียงสะท้อน (ปลายรับ), ออก (เท้าเปล่า), GND
หมายเหตุ: ตัวต้านทาน 10K แบบดึงขึ้นภายใน TRIP-pin, พินพอร์ต IO ของไมโครคอนโทรลเลอร์ TRIP ลง และจากนั้นไปที่สัญญาณพัลส์ 10us
ขา OUT สำหรับโมดูลนี้เป็นขาเอาต์พุตของสวิตช์ เมื่อโมดูลป้องกันการโจรกรรมโมดูลต่าง ๆ ไม่ได้สินค้าตัวนี้
หมายเหตุ: ควรเสียบโมดูลที่แผงวงจรได้รับพลังงานอีกครั้ง และหลีกเลี่ยงการทำงานผิดพลาดที่สูง หากได้รับพลังงานอีกครั้งก่อนที่จะแก้ปัญหา
โมดูลนี้สามารถจัดเตรียมได้ตั้งแต่โปรแกรม: C51, PIC18F877 ไมโครคอนโทรลเลอร์ Yoshitatsu อ้างอิงการทดสอบกับ MCU สามตัว
3 โมดูล URF04 ใช้งานได้:
(1) ทริกเกอร์ IO ตั้งแต่สัญญาณสูงอย่างน้อย 10us;
(2) โมดูลส่งคลื่นสี่เหลี่ยม 40kHz แปดคลื่นโดยอัตโนมัติ ตรวจจับว่าสัญญาณกลับมาหรือไม่
(3) สัญญาณเพื่อกลับสู่เอาต์พุต IO สูง ระยะเวลาสูงของเวลาอัลตราโซนิกจากการเปิดตัวเพื่อกลับมา
ระยะทดสอบ = (เวลาสูง * ความเร็วของเสียง (340M / S)) / 2;
ใช้งานง่าย พอร์ตควบคุมสูงกว่า 10US สามารถรอเอาต์พุตสูงได้ที่พอร์ตรับ เอาต์พุตสามารถเปิดตัวจับเวลาสามารถอ่านได้ เมื่อพอร์ตนี้มีค่าตัวจับเวลาต่ำสำหรับช่วงเวลาคำนวณระยะทาง วัฏจักรของการวัดที่ต่อเนื่องเช่นนี้ สามารถย้ายไปวัดค่าที่เราสามารถบรรลุได้
การทำงานโมดูล:
(1) ทริกเกอร์ IO ตั้งแต่สัญญาณสูงอย่างน้อย 10us;
(2) โมดูลส่งคลื่นสี่เหลี่ยม 40kHz แปดคลื่นโดยอัตโนมัติต รวจจับว่าสัญญาณกลับมาหรือไม่
(3) สัญญาณที่จะกลับมา, เอาต์พุต IO สูง, ระยะเวลาสูงของ
เวลาอัลตราโซนิกจากการเปิดตัวเพื่อกลับมา ระยะทดสอบ = (เวลาสูง * ความเร็วของเสียง (340M / S)) / 2;
ก่อนซื้อ:
1. สินค้าทั้งหมดพร้อมสต็อก เราจะจัดส่งสินค้าในทันที หากเราได้รับคำสั่งซื้อ
2.โปรดอ่านรายละเอียดสินค้า หากมีคำถามใด ๆ กรุณาติดต่อเรา
3. ไม่มีการรับประกัน หากได้รับสินค้าที่มีข้อบกพร่อง โปรดติดต่อเราพร้อมๆ กับรูปภาพสินค้า
4. ใช้คูปองส่วนลดเพื่อการประหยัดมากขึ้น
การจัดส่ง：
1. ใช้เวลาจัดส่ง 1-2 วัน (ยกเว้นพรีออเดอร์) และการขนส่ง 10-15 วัน
2. หากไม่ได้รับสินค้า หลังจาก 15 วัน จัดส่งกรุณาติดต่อเรา
หลังจากซื้อ:
1. หากพอใจโปรดให้ 5 ดาว
2. โปรดติดต่อเราก่อนที่จะให้ความคิดเห็นที่ไม่ดี เราให้ความช่วยเหลือและจะแก้ปัญหาให้
หากได้รับสินค้าที่มีข้อบกพร่อง โปรดติดต่อเราพร้อมๆ กับรูปภาพหรือวิดีโอสินค้า
#HCSR04 #HC-SR04 #world #Ultrasonic Wave #Detector #Ranging Module #arduino #Distance Sensor
