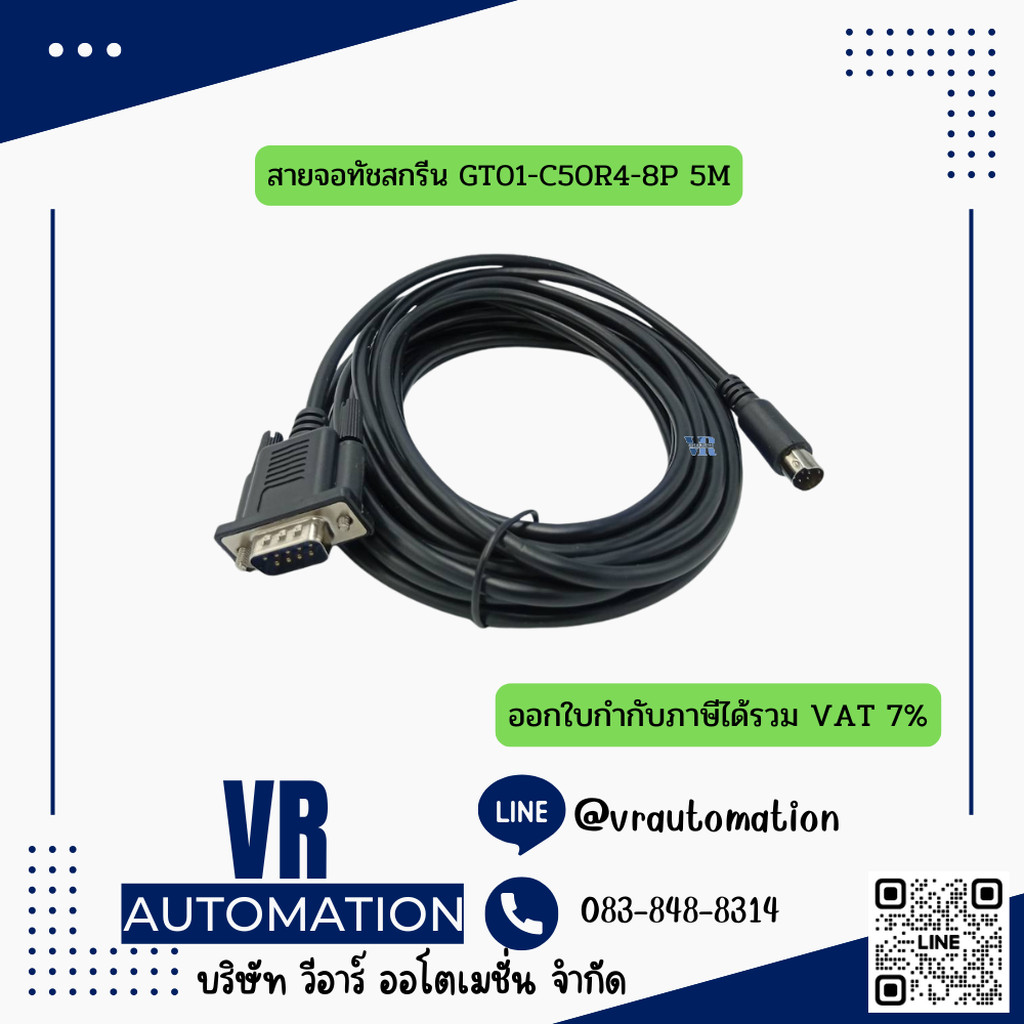

Aiyan Electronics Mitsubishi GT01-C50R4-8P | สายลิ้งค์ PLC FX Series ไป HMI GOT (RS-422) 5M | P0537

รายการ รายละเอียดสเปค
รหัสรุ่น GT01-C50R4-8P
ยี่ห้อ (Brand) Mitsubishi Electric (หรือเทียบเท่า)
ประเภทสินค้า สายเชื่อมต่อ HMI (GOT) กับ PLC (Sequencer)
ความยาว 5 เมตร (5m)
วิธีการสื่อสาร RS-422
จุดเชื่อมต่อ 1 (ฝั่ง HMI) D-Sub 9 Pin (ตัวผู้) สำหรับ HMI รุ่น GOT1000/GOT2000 (พอร์ต RS-422)
จุดเชื่อมต่อ 2 (ฝั่ง PLC) Mini DIN 8 Pin (ตัวเมีย) สำหรับ PLC ตระกูล FX Series
ใช้กับ HMI Mitsubishi GOT1000/GOT2000/GOT Simple Series (เช่น GT11, GT15, GT23, GT25, GT27)
ใช้กับ PLC Mitsubishi FX Series (เช่น FX1S, FX1N, FX2N, FX3U)
รหัสสำหรับระบบ (VR Code) VR-GT01-C50R4-8P

วิธีการใช้งานเบื้องต้น (Connection Guide)

วิธีการใช้งานเหมือนกับรุ่น 3 เมตร (GT01-C30R4-8P) ทุกประการ เนื่องจากเป็นสายฟังก์ชันเดียวกัน ต่างกันแค่ความยาว

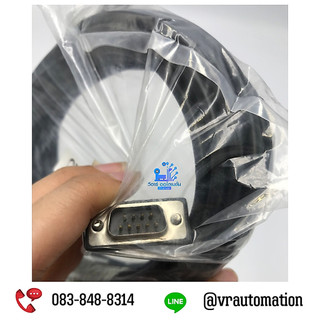

- เชื่อมต่อฝั่ง HMI (GOT): เสียบหัว DB9 (9-Pin ตัวผู้) เข้ากับพอร์ต RS-422 ของหน้าจอ Mitsubishi GOT Series

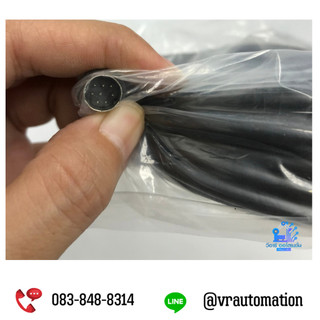

- เชื่อมต่อฝั่ง PLC: เสียบหัว Mini DIN 8 Pin (ตัวเมีย) เข้ากับพอร์ตสื่อสารของ PLC Mitsubishi FX Series

- ตั้งค่าซอฟต์แวร์: กำหนดค่าการสื่อสาร RS-422 ในโปรแกรม GT Designer และ GX Works/GX Developer ให้มี Baud Rate และพารามิเตอร์อื่นๆ ตรงกัน เพื่อให้ HMI และ PLC ลิงค์ข้อมูลกันได้
