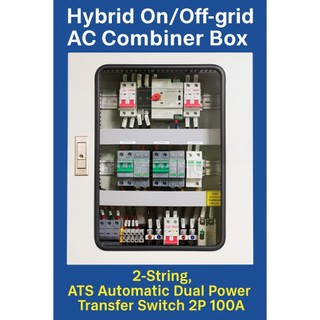

Hybrid On/Off-grid AC Combiner Box DC 2string 800V, ATS 2P 100A, 1Phase ตู้คอมบายเนอร์แบบไฮบริดออนออฟกริด 2 สตริง

ตู้คอมบายเนอร์แบบไฮบริดออนออฟกริด 2 สตริง Hybrid On/Off-grid AC Combiner Box DC 2 string 800V พร้อม สวิตซ์สลับแหล่งจ่ายไฟ อัตโนมัติ(สลับเร็ว) ระบบไฟฟ้าสำรอง ATS Automatic Dual Power Transfer Switch 2P 63A-100A, 220V 1Phase เหมาะสำหรับระบบโซล่าเซลล์แบบ ไฮบริด ออน/ออฟกริด ตู้สามารถขออนุญาตขนานการไฟฟ้าได้
inverter ที่ใช้งานร่วมกับตู้นี้ได้ เป็นระบบ Hybrid แบบ on-off grid หรือ/และแบบ off grid ได้ Hybrid On-Grid Inverter ที่แนะนำ
#Deye #Growatt #PowMr #SRNE #LVTOPSUN #Anern

ประกอบด้วย

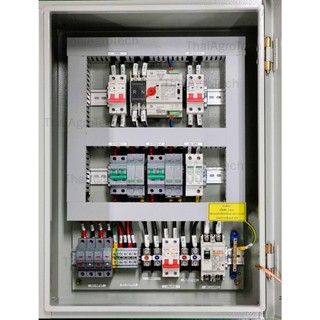

1.0 Spec ตู้เหล็ก กันน้ำ ไม่มีหลังคา ฝา1ชั้น กระจก เบอร์4 440x610x230mm. KBSA9004 (KJL)

- เหมาะสำหรับการนำไปใช้ติดตั้งกับวงจรไฟฟ้า
- ขนาดตู้มาตราฐาน 9ขนาด IP30 ความหนาของเหล็กมาตราฐาน 0.8-1.0mm. สีควันบุหรี่ (Epoxy Light Grey)
- ตัวตู้ผลิตจาก เหล็กแผ่นขาวคุณภาพสูง
- ออกแบบสินค้าโดยช่างวาดแบบผู้ชำนาญด้วยระบบคอมพิวเตอร์ CAD Design
- ผลิตด้วยเครื่องจักรที่ทันสมัย ควบคุมการผลิตด้วยระบบคอมพิวเตอร์ CNC
- กระบวนการพ่นสีผ่านการล้างทำความสะอาดชิ้นงานด้วยระบบฟอสเฟต และพ่นสีด้วยระบบประจุไฟฟ้าเหนี่ยวนำ (E.D. Coating) ด้วยเตาอบที่มีอุณหภูมิสูงกว่า 200องศาเซลเซียส บน ระบบสายพานอัตโนมัติ จึงทำให้แข็งแรง ทนทาน ป้องกันการขูดขีดได้ดีกว่า
- สินค้าได้รับการรับรองมาตราฐานสากล ISO 9001:2008

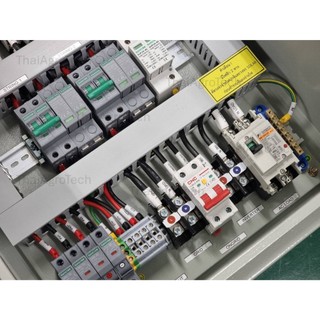

1.1 DC Section:
- DC 20A-25A 2P MCB 800V SL7N-63 POLARITY DC Breaker (SUNTREE) =2EA
- DC SPD SUP2H-PV 1000V 3P 20-40KA (Suntree) =2EA
- DC FUSE HOLDER (Suntree) =4EA
- DC FUSE Link 1000V/20A-25A (Suntree) =4EA

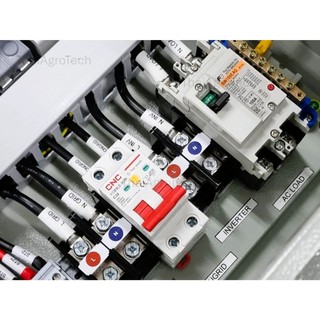

1.2 AC Section:
- AC RCCB 32A-40A-50A/63AF (ONGRID) 2P (ChinT/CNC) =1EA* สามารถปรับเปลี่ยนได้ตามขนาด inveter ที่ใช้งาน (โปรดแจ้งขนาดที่ต้องการก่อนสั่งได้)
- AC MCB 63AF (ONGRID) 2P (ChinT/CNC) =1EA
- AC MCCB 2P 50A-63A-100A BW100EAG (AC LOAD/BACKUP LOAD) (FUJI) =1EA
- AC SPD, 2P (Uc275V/ In 20Ka/ Imax 40Ka) (Suntree) =1EA
1.3 สวิตซ์สลับแหล่งจ่ายไฟ อัตโนมัติ ระบบไฟฟ้าสำรอง ATS Automatic Dual Power Transfer Switch 2P 63A - 100A =1EA
- ATS สลับไฟ ATS Automatic Dual Power Transfer Switch 2P 63A/100A สลับไฟเร็ว น้อยกว่า 30ms
- DUAL POWER Automatic Transfer Switch
- Rated working current : 63A or 100A
- Rated working voltage : 220v AC
- Insulation voltage : 690VAC
- Impact-resistant voltage : 8kv - Tse class : pc
- Frequency : 50/60Hz
- Standard : IEC60947-6-1
- control voltage AC220V

1.4 Wiring ACC: (เว้นช่องพร้อมสายสำหรับกันย้อน) *โปรดระบุความต้องการ

- THW. 16 Sq.mm. (Brown) / CV-FD 6 Sq.mm. (Black (L1 Marker) ) (YAZAKI)
- THW. 16 Sq.mm. (Blue) / CV-FD 6 Sq.mm. (Black (N Marker) ) (YAZAKI)
- THW. 6 Sq.mm. Ground. Ac cable (YAZAKI)
- PV Cable PV1-F 4 Sq.mm. red Dc cable (LINK)
- PV Cable PV1-F 4 Sq.mm. black Dc cable (LINK)
- WIRE DUCT 40x40mm - Wiring accessories
- AC Terminal 75A
- DC Therminal HV 56A, 800V
- Grounding Bus-Bar 8 Slots, hole Size 6 Mm



ข้อกำหนดและเงื่อนไข
1. ตู้ไฟฟ้า รับประกันการผุกร่อน 1 ปี การรับประกันนับจากวันที่ระบุไว้ในเอกสารหรือหลักฐานในการสั่งซื้อในการสั่งซื้อ
2. เบรกเกอร์ชนิด (MCB/MCCB) รับประกัน 6 เดือนทุกรุ่นการรับประกันนับจากวันที่ระบุไว้ใน เอกสารหรือหลักฐานในการสั่งซื้อ
3.กรณีสินค้ามีปัญหาภายใน 7 วัน นับจากวันที่ซื้อ สามารถนำสินค้ามาเปลี่ยนใหม่ได้โดยจะ ต้องมีเอกสารหรือหลักฐาน
ในการสั่งซื้อสินค้าทุกครั้งและสินค้าจะต้องอยู่ในสภาพสมบูรณ์ ครบถ้วน ไม่มีรอยขูด ขีด เขียน ที่ตัวสินค้า เท่านั้น

⚠️ ข้อยกเว้นการรับประกัน
1. ถูกของเหลว น้ำ ไอน้ำ หรือสารเคมี ทำให้สินค้าชำรุดเสียหาย
2. นำไปใช้งานไม่ถูกต้องตามวัตถุประสงค์ และเกินความสามารถของตัวสินค้า
3. มีการดัดแปลงแก้ไขไดๆ
4. ภัยพิบัติธรรมชาติ เช่น น้ำท่วม , ไฟไหม้ , ฟ้าผ่า , แผ่นดินไหว ฯลฯ
5.สำหรับสินค้าตู้คอมไบเนอร์โซล่าเซลล์ (Solar Cell Combiner Box) ทางร้านจะไม่รับประกันความเสียหายของอุปกรณ์ ที่เกิดขึ้นภายหลังจากการติดตั้งเสร็จสิ้นแล้วในทุกกรณี * (ข้อแนะนำเพิ่มเติมสำหรับลูกค้า: กรุณาตรวจสอบสินค้าทันทีที่ได้รับ หากพบความผิดปกติ กรุณาแจ้งทางร้านก่อนดำเนินการติดตั้ง)

📌 คำแนะนำในการติดตั้งและการใช้งาน (สำหรับสินค้าตู้คอมไบเนอร์โซล่าเซลล์ (Solar Cell Combiner Box)
เพื่อความปลอดภัยและประสิทธิภาพสูงสุดในการทำงานของระบบ ทางร้านขอแนะนำให้ผู้ใช้งานปฏิบัติตามข้อกำหนดดังต่อไปนี้อย่างเคร่งครัด:

ตรวจสอบก่อนติดตั้ง: โปรดตรวจสอบความสมบูรณ์และความถูกต้องของอุปกรณ์ทุกชิ้น ก่อนนำไปใช้งานหรือทำการติดตั้งทุกครั้ง
ใช้ช่างผู้ชำนาญการ: การติดตั้งจะต้องดำเนินการโดยช่างผู้ชำนาญการ ที่ผ่านการอบรมด้านงานไฟฟ้าและระบบโซล่าเซลล์มาโดยเฉพาะเท่านั้น
มีวิศวกรควบคุมงาน: ควรมีวิศวกรผู้เชี่ยวชาญคอยควบคุมและตรวจสอบความถูกต้องในทุกขั้นตอนของการติดตั้ง เพื่อให้เป็นไปตามมาตรฐานความปลอดภัย
การบำรุงรักษา: ภายหลังการติดตั้ง ควรมีการตรวจสอบและบำรุงรักษาอุปกรณ์อย่างสม่ำเสมอ เพื่อยืดอายุการใช้งานและป้องกันอุบัติเหตุ


ขั้นตอนการเคลมประกันสินค้า (กรณีอุปกรณ์ใช้การไม่ได้ แตก บุบจาการขนส่ง หรือ สเปคของอุปกรณ์ไม่ตรงตามใบเสนอราคา)
1. ต้องมีเอกสารหรือหลักฐาน ในการสั่งซื้อสินค้าทุกครั้ง
2. รายงานการติดตั้งโซล่าเซลล์พร้อมผลทดสอบเทอร์โมสแกนคือเอกสารที่แสดงภาพความร้อนของจุดเชื่อมต่อต่างๆ โดยใช้เครื่องเทอร์โมสแกนถ่ายภาพอินฟราเรดเปรียบเทียบกับภาพปกติ แสดงผลเป็นแผนที่สี (Color Map) และค่าอุณหภูมิ เพื่อประเมินประสิทธิภาพ ความปลอดภัย
