DIYMORE ESP32-S3-RS485-CAN-U เสาอากาศภายนอก, 1 ช่อง WiFi บลูทูธรีเลย์บอร์ดควบคุมอุตสาหกรรม, RS485 CAN communicator อินเทอร์เฟซ Type-C

คุณสมบัติ:
1.จาก ESP32-S3, แกนคู่ 240MHz, กำลังการประมวลผล AI อันทรงพลัง
2. รองรับ Wi Fi + Bluetooth 5 (LE) เพื่อการเชื่อมต่อไร้สายที่เสถียรยิ่งขึ้น

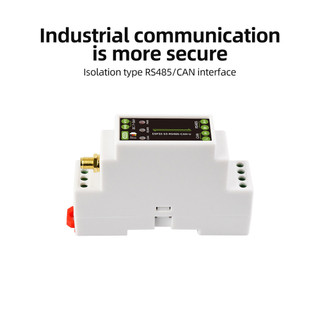

3. อินเทอร์เฟซ RS485 / CAN ที่แยกได้เพื่อการสื่อสารทางอุตสาหกรรมที่ปลอดภัยยิ่งขึ้น
4. ไฟแสดงสถานะการทำงานของอุปกรณ์ RS485 และ CAN ออนบอร์ดและไฟแสดงสถานะ CAN เพื่อการตรวจจับสถานะการทำงานของอุปกรณ์ได้ง่าย
5. การออกแบบเปลือกแบบรางติดตั้งง่ายและมีการป้องกันที่แข็งแกร่ง
คุณสมบัติ:
ขึ้นอยู่กับไมโครคอนโทรลเลอร์ ESP32-S3 โปรเซสเซอร์ดูอัลคอร์ Xtensa 32-bit LX7 ในตัวพร้อมความเร็วนาฬิกาสูงถึง 240MHz
การสื่อสารไร้สายสองโหมด Bluetooth BT 5 (LE) ความเร็ว 2.4GHz ในตัวและบลูทู ธ พลังงานต่ำ 5 (LE) พร้อมประสิทธิภาพ RF ที่ยอดเยี่ยม
อินเทอร์เฟซ RS485 แยกออนบอร์ดสะดวกสำหรับการขยายภายนอกและการเข้าถึงโมดูลหรือเซ็นเซอร์ขยายอุตสาหกรรม RS485 Modbus ต่างๆ
อินเทอร์เฟซ CAN แบบแยกออนบอร์ดสะดวกสำหรับการขยายภายนอกและการเข้าถึงอุปกรณ์ CAN ต่างๆ

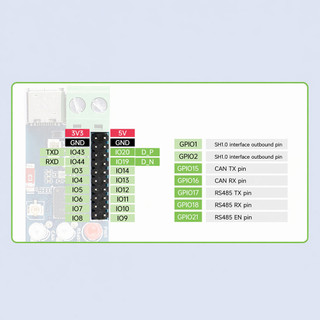

อินเทอร์เฟซพินออนบอร์ดช่วยให้สามารถเข้าถึงอุปกรณ์อื่น ๆ
อินเทอร์เฟซ USB Type-C ของออนบอร์ดสามารถใช้สำหรับแหล่งจ่ายไฟและการดีบักดาวน์โหลดสะดวกสำหรับการพัฒนาและการใช้งาน
อินเทอร์เฟซแหล่งจ่ายไฟขั้วต่อสายไฟออนบอร์ดรองรับแรงดันไฟฟ้ากว้างของแหล่งจ่ายไฟ 7V ~ 36V สะดวกสำหรับการใช้งานแหล่งจ่ายไฟอุตสาหกรรม
ชิปนาฬิกา RTC ออนบอร์ดรองรับงานตามกำหนดเวลา

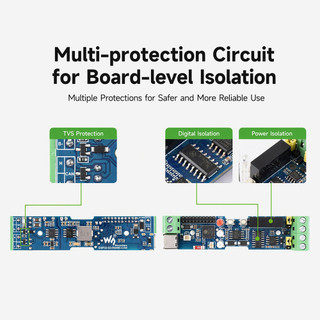

การแยกสัญญาณดิจิตอลบนเครื่องเพื่อหลีกเลี่ยงการรบกวนสัญญาณภายนอกด้วยชิปควบคุม
การแยกพลังงานแบบบูรณาการของออนบอร์ดสามารถให้แรงดันไฟฟ้าแยกที่เสถียรได้และปลายการแยกไม่จำเป็นต้องใช้แหล่งจ่ายไฟเพิ่มเติม
ไฟแสดงสถานะตัวรับส่งสัญญาณออนบอร์ด RS485 และไฟแสดงสถานะการทำงานของอุปกรณ์ได้สะดวกในการตรวจจับสถานะการทำงานของอุปกรณ์
เปลือกป้องกันชนิดรางติดตั้งและใช้งานง่ายพร้อมเปลือกเพื่อความปลอดภัยยิ่งขึ้น
พารามิเตอร์:
รุ่น: ESP32-S3-RS485-CAN
ไมโครคอนโทรลเลอร์ ESP32-S3 (ชิป ESP32-S3R8 เริ่มต้น)
การสื่อสารไร้สาย: 2.4GHz Wi Fi (802.11 b / g / n), Bluetooth 5 (LE)
รูปแบบอินเทอร์เฟซ USB ของ USB: USB Type-C
แรงดันไฟฟ้า: 5V
ฟังก์ชั่น: แหล่งจ่ายไฟอุปกรณ์, การสื่อสาร USB, การดาวน์โหลดเฟิร์มแวร์ ฯลฯ
อินเทอร์เฟซการสื่อสาร RS485:
รูปแบบอินเทอร์เฟซ: บล็อกเทอร์มินัล
การควบคุมทิศทาง: การควบคุมอัตโนมัติผ่านการตั้งค่าการไหลของฮาร์ดแวร์หลัก
การป้องกันอินเทอร์เฟซ: ให้การป้องกันท่อทีวีไฟกระชากและการป้องกันไฟฟ้าสถิต
ตัวต้านทานการจับคู่: NC เริ่มต้นตัวต้านทานการจับคู่ 120R ที่สงวนไว้สามารถเปิดใช้งานได้โดยฝาจัมเปอร์ตัวต้านทานการจับคู่: NC เริ่มต้นตัวต้านทานการจับคู่ 120R ที่สงวนไว้สามารถเปิดใช้งานได้โดยฝาจัมเปอร์
อินเทอร์เฟซการสื่อสาร CAN ชนิดแยก: ประเภทการสื่อสาร CAN
รูปแบบอินเทอร์เฟซ: บล็อกเทอร์มินัล
การควบคุมทิศทาง: ฮาร์ดแวร์ระบุและควบคุมทิศทางการส่งข้อมูลโดยอัตโนมัติ
การป้องกันอินเทอร์เฟซ: ให้การป้องกันท่อทีวีไฟกระชากและการป้องกันไฟฟ้าสถิต
ตัวต้านทานการจับคู่: NC เริ่มต้นตัวต้านทานการจับคู่ 120R ที่สงวนไว้สามารถเปิดใช้งานได้โดยฝาจัมเปอร์ตัวต้านทานการจับคู่: NC เริ่มต้นตัวต้านทานการจับคู่ 120R ที่สงวนไว้สามารถเปิดใช้งานได้โดยฝาจัมเปอร์
ไฟแสดงสถานะ PWR PWR: เชื่อมต่อกับ USB, ไฟสีแดงติดเมื่อตรวจพบแรงดันไฟฟ้า
ไฟแสดงสถานะ RS485 RS485:
เมื่อข้อมูลถูกส่งมาจากอินเทอร์เฟซ RS485 ไฟสีเขียวจะเปิดขึ้น
เมื่อข้อมูลถูกส่งกลับจากอินเทอร์เฟซ RS485 แสงสีน้ำเงินจะสว่างขึ้น
สามารถไฟแสดงสถานะ: กะพริบเมื่อมีการสื่อสารข้อมูลบนอินเทอร์เฟซ CAN
ช่วงแหล่งจ่ายไฟของเทอร์มินัล: 7V ~ 36V
เปลือกป้องกันประเภทราง: เปลือกป้องกัน: เปลือกป้องกันชนิดราง
ขนาด: 91.6 × 23.3 × 58.7 (มม.)

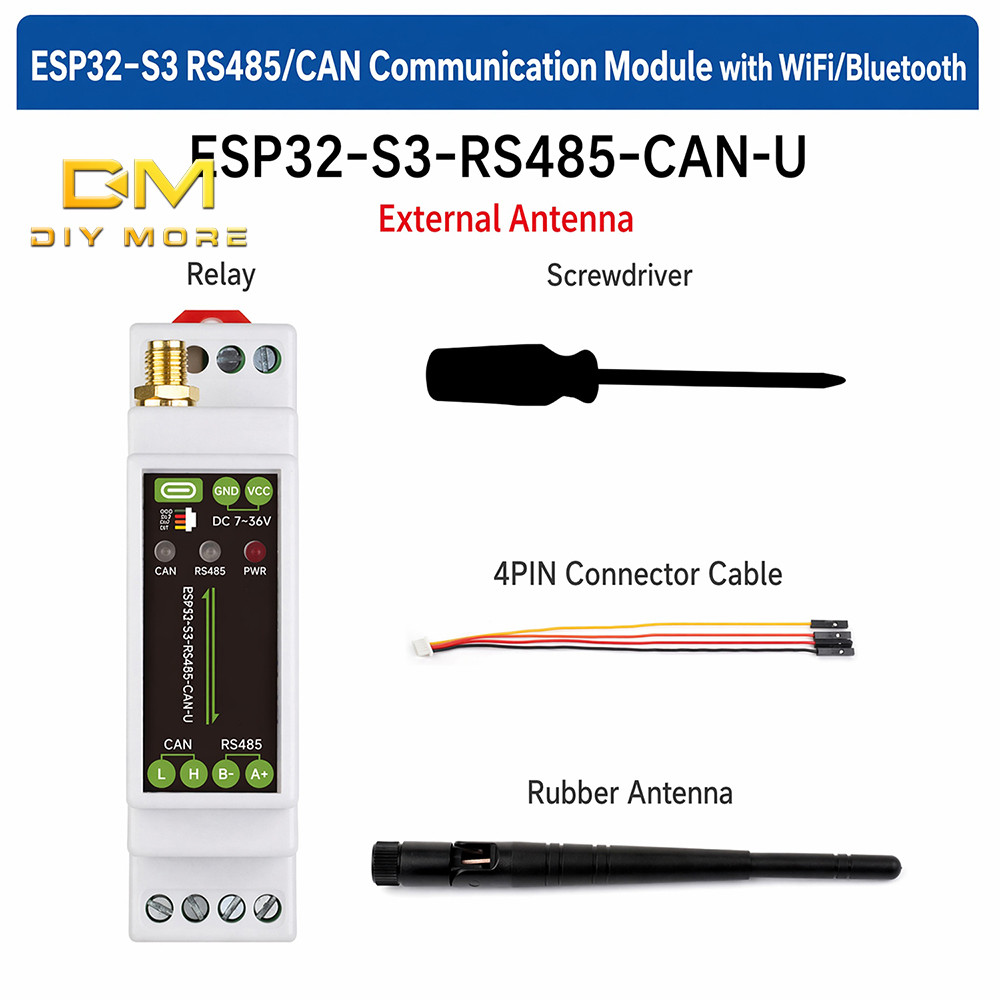

แพคเกจรวม:
CAN × 1 คือ ESP32-S3-RS485- กระป๋อง× 1
สายเชื่อมต่อ 4PIN SH1.0 SH1.0 4PIN โดยประมาณ 150 มม. x 1
ไขควง x 1
