บอร์ด40Aควบคุมพลังงานแสงอาทิตย์

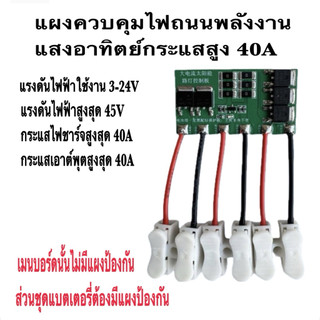

แผงควบคุมพลังงานแสงอาทิตย์ 40A:

กระแสควบคุมสูงสุด 0.1-40A

แรงดันไฟฟ้าสูงสุดของแบตเตอรี่ควบคุม: 3.2-24V

แรงดันควบคุมสูงสุดสำหรับแผงโซลาร์เซลล์: 22-36 โวลต์

ผลิตภัณฑ์นี้ไม่มีแผงควบคุมการชาร์จไฟ [แบตเตอรี่ต้องติดตั้งแผงป้องกันแบตเตอรี่เพิ่มเติม ต่างหาก]

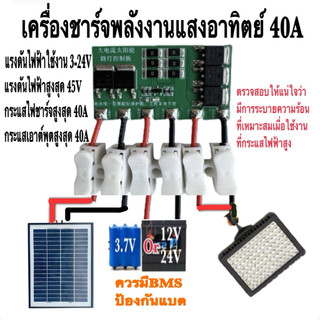

ตารางจับคู่พลังงานแสงอาทิตย์และแบตเตอรี่

เลือกแผงโซลาร์เซลล์และแบตเตอรี่ให้เหมาะสม

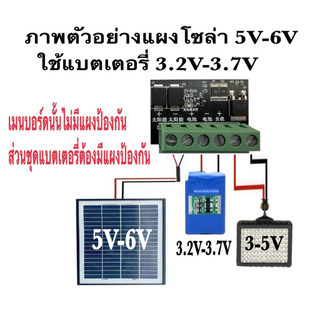

แบตเตอรี่: 3.2V/3.7V/แผงโซลาร์เซลล์ 6V ที่เข้ากันได้

แบตเตอรี่: 6.4V/7.4V/หรือแผงโซลาร์เซลล์ขนาด 10-18V ที่เหมาะสม

แบตเตอรี่: 12V / แผงโซลาร์เซลล์ 18V ที่เข้ากันได้

แบตเตอรี่: 16.8V / แผงโซลาร์เซลล์ที่เข้ากันได้ 22-36V

หมายเหตุ: ความจุของแบตเตอรี่มากกว่า 5 เท่าของกระแสไฟชาร์จ/กระแสไฟจากพลังงานแสงอาทิตย์

ตัวอย่างเช่น: กระแสไฟชาร์จพลังงานแสงอาทิตย์คือ 1A / แบตเตอรี่ต้องมีความ จุ 5000mAh

คุณสมบัติ: ชาร์จระหว่างวัน เปิดไฟอัตโนมัติในเวลากลางคืน และปิดไฟอัตโนมัติเมื่อรุ่งสาง

ลองเทสตอนติดตั้ง
1 ต่อตรงไฟกับแบต ไม่ผ่านบอร์ด ดูว่าไฟติดไหม.
2 ถ้าลองต่อตรงแล้ว ไฟติด ให้ต่อเข้าบอร์ด พร้อมต่อแผงโซล่า
  ต่อแล้วไฟสีแดงที่บอร์ดขึ้นไหม
3 เมื่อต่อแล้วไฟสีแดงที่บอร์ดขึ้นไฟแดง ลองปิดแผงโซ
  ล่าเซลย์ เมื่อปิดแล้ว ไฟled เปิด และเมื่อเปิดแผงโซล่าเซลย์
  ไฟ led ปิด ถือว่าอุปกรณ์ทุกชิ้นสมบูรณ์
กรณีเทสแล้วไฟไม่ติด
1 ถ้าต่อตรงแล้ว แบตกับLED ไฟไม่ติด อาจเป็นเพราะโวลย์ไฟ
  LED กับแบตไม่ตรงกัน หรือ แบตเสื่อมเสียไม่มีไฟ
2.ถ้าต่อครบทุกอย่างแล้ว ไฟที่บอร์ดไม่ขึ้นสีแดง อาจเป็นที่ต่อ
  เชื่อมสายแผงโซล่า ผิดขั้ว หรือ แผงโซล่าเสีย
3.ต่อครบแล้วไฟไม่ติดหรือไฟไม่ดับ ต้นเหตุแผงโซล่าเสีย
  -การทำงานของบอร์ด ถ้ามีไฟจากแผงโซล่าเข้าบอร์ดเกิน
  1V ระบบจะสั่งให้ตัดไฟled เพื่อทำการชาร์จไฟเข้าแบต
  -และถ้าแผงโซล่ามีไฟเข้าบอร์ดต่ำกว่า 1V ระบบจะสั่งให้
  ไฟ led เปิด โดยดึงไฟจากแบตมาใช้กับไฟ led

แรงดันไฟฟ้าของแบตเตอรี่คือแรงดันเอาต์พุต วงจร ควบคุมเอาต์พุตโดยการตรวจจับการเปลี่ยนแปลงของแรงดันไฟฟ้าที่สร้างโดยแผงโซลาร์เซลล์โดยไม่จำเป็นต้องมีความไวแสง
