⭐⭐⭐เครื่องปรับอากาศ 3 สาย/5 สาย DC พัดลมมอเตอร์เครื่องทดสอบสําหรับ HVAC เครื่องปรับอากาศมอเตอร์มือวินิจฉัยทดสอบป้องกันวงจรสั้น

คำอธิบาย:
เครื่องทดสอบมอเตอร์พัดลมกระแสตรงสากลนี้ช่วยลดความยุ่งยากในการแก้ไขปัญหาสำหรับช่าง HVAC และผู้ที่ชื่นชอบงาน DIY
ออกแบบมาสำหรับมอเตอร์กระแสตรง 3 สายและ 5 สายตรวจพบปัญหาต่างๆเช่นมอเตอร์ขัดข้องความเร็วไม่สอดคล้องกันหรือสัญญาณข้อเสนอแนะที่ผิดปกติ
จอแสดงผลดิจิตอลเผยให้เห็นความถี่ RPM ทันทีในขณะที่การป้องกันไฟฟ้าลัดวงจร 310V ช่วยปกป้องทั้งเครื่องทดสอบและมอเตอร์ในระหว่างการทดสอบ

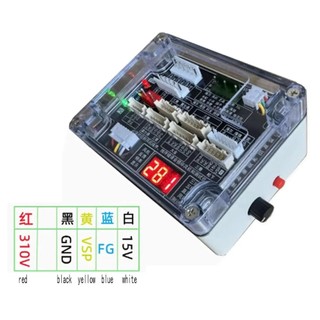

พอร์ตที่เข้ารหัสสี: จับคู่สายไฟได้อย่างง่ายดาย:
สีแดง→ 310V | สีดำ→ GND | VSP →สีเหลือง→ (การควบคุมความเร็ว)
→สีน้ำเงิน→ FG (ข้อเสนอแนะความเร็ว) | สีขาว→ 15V (VCC)
สวิตช์สายไฟ 3 สาย / 5 สาย: โหมดสลับเพื่อความเข้ากันได้กับมอเตอร์กระแสตรงมาตรฐานทั้งหมด
ปุ่มปรับความเร็วได้: จำลองสภาวะการทำงานในโลกแห่งความเป็นจริงโดยค่อยๆเพิ่มความเร็วของมอเตอร์
การป้องกันไฟฟ้าลัดวงจร: ตัดไฟโดยอัตโนมัติหากตรวจพบ 310V เกินพิกัด

ข้อมูลจำเพาะ:
แรงดันไฟฟ้าอินพุต: 310V DC (สีแดง) | 15V DC (สีขาว)
อินเทอร์เฟซ: VSP (เหลือง), FG (น้ำเงิน), GND (ดำ)
ขนาด: 90 มม. x 58 มม. x 115 มม
จอแสดงผล: หน้าจอ LCD ดิจิตอล
การป้องกัน: การป้องกันไฟฟ้าลัดวงจร 310V

วิธีใช้:

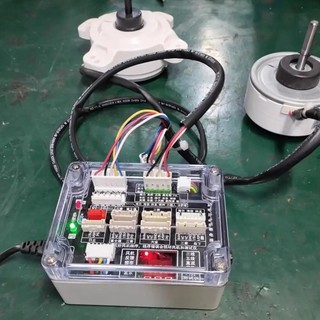

สายเชื่อมต่อ: จับคู่สายมอเตอร์เข้ากับพอร์ตที่มีป้ายกำกับของผู้ทดสอบ (ตรวจสอบป้ายชื่อมอเตอร์สำหรับฟังก์ชันที่ถูกต้อง)
โหมดเลือก: กด / ดึงสวิตช์ 3 สาย / 5 สายตามประเภทมอเตอร์ของคุณ
การทดสอบและวินิจฉัย: ค่อยๆหมุนปุ่มปรับความเร็วหากมอเตอร์เร่งได้อย่างราบรื่นและหน้าจอจะแสดงความถี่ RPM →มอเตอร์ที่เพิ่มขึ้นมีสุขภาพดีหากไม่มีการหมุนความเร็วไม่เสถียรหรือตรวจพบความถี่ที่ผิดปกติ→มอเตอร์
คำเตือน:
ควรตรวจสอบฟังก์ชั่นสายอีกครั้งก่อนเชื่อมต่อเพื่อหลีกเลี่ยงความเหนื่อยหน่าย
อย่าเชื่อมต่อพอร์ต NC (ว่าง)

แผนภาพการเดินสายไฟ:
ป้ายกำกับและลำดับสายไฟอาจแตกต่างกันไปขึ้นอยู่กับผู้ผลิตมอเตอร์
ตรวจสอบให้แน่ใจว่าแต่ละสายเชื่อมต่อกับขั้วที่เกี่ยวข้องตามฟังก์ชัน
NC เป็นขั้วเปล่า (ไม่มีการเชื่อมต่อ)
