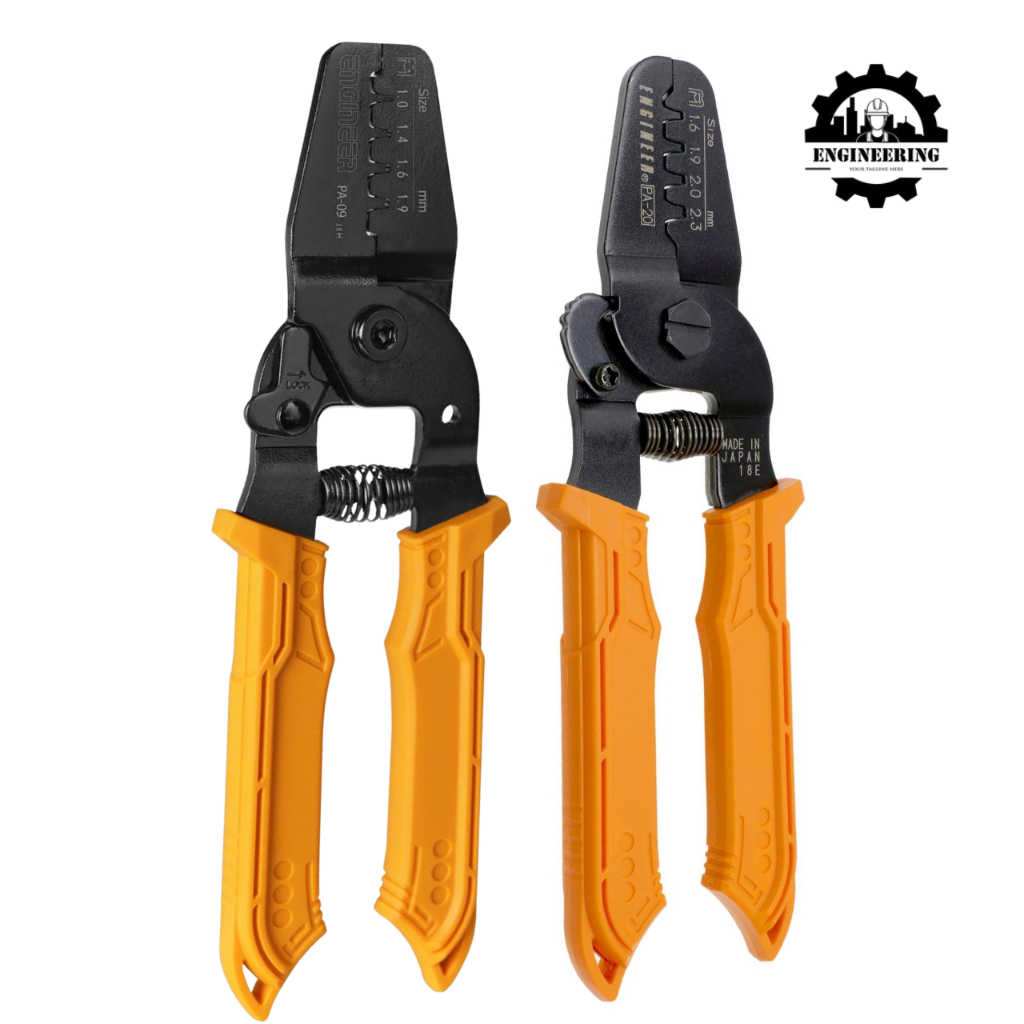

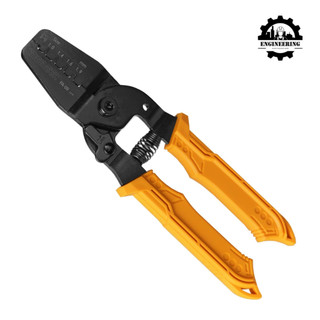

คีมย้ำสายไฟความแม่นยำสูงสำหรับขั้วต่อแบบเปิด จาก Engineer Precision Crimping Pliers รุ่น PA-09/ PA-20

🔧🧡 ENGINEER คีมย้ำขั้วต่อสายไฟ
เลือกได้ 2 รุ่น PA-20 / PA-09

เครื่องมือสำหรับย้ำพินและขั้วต่อสายไฟขนาดเล็ก เหมาะสำหรับงานประกอบวงจรและงานอิเล็กทรอนิกส์ เลือกรุ่นให้ตรงกับขนาดสายและรูปทรงขั้วต่อที่ใช้งาน ⚙️✨

🧡 รุ่น PA-20

📏 รายละเอียดสินค้า
• ขนาด: 57 × 175 × 12 มม.
• น้ำหนักตามข้อมูลที่ให้มา: ประมาณ 140 กรัม
• สีด้าม: ส้ม
• วัสดุด้ามจับ: เทอร์โมพลาสติกอีลาสโตเมอร์ (TPE)
• ความหนาแม่พิมพ์ย้ำ: 2.5 มม. ทุกช่อง

🔩 ขนาดช่องย้ำและสายอ้างอิง

① ช่องย้ำกว้าง 1.6 มม.
• ความสูง: 0.7 มม.
• ขนาดสายอ้างอิง: AWG28–22

② ช่องย้ำกว้าง 1.9 มม.
• ความสูง: 0.8 มม.
• ขนาดสายอ้างอิง: AWG24–20

③ ช่องย้ำกว้าง 2.0 มม.
• ความสูง: 0.9 มม.
• ขนาดสายอ้างอิง: AWG22–18

④ ช่องย้ำกว้าง 2.3 มม.
• ความสูง: 1.0 มม.
• ขนาดสายอ้างอิง: AWG20–18

💙 รุ่น PA-09

✨ จุดเด่น
• สำหรับย้ำพินและขั้วต่อขนาดเล็ก
• ขนาดสายอ้างอิง: AWG32–20

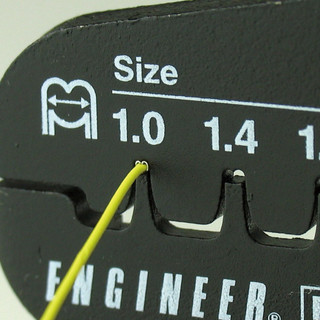

• ช่องย้ำ 4 ขนาด: 1.0 / 1.4 / 1.6 / 1.9 มม.

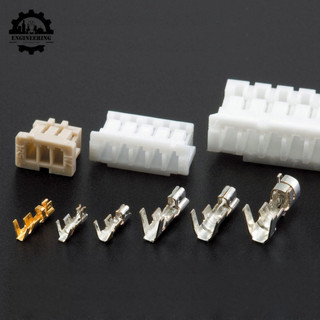

• ใช้งานกับขั้วต่อบางรุ่นในกลุ่ม JST, MOLEX และ D-SUB ได้ โดยต้องตรวจสอบรหัสพินและตารางรองรับก่อน

🛠️ แนวทางเลือกใช้งาน
• ตรวจสอบขนาดสายและขนาดปีกย้ำของขั้วต่อ
• เลือกช่องย้ำให้เหมาะกับชิ้นงาน ไม่พิจารณาจากค่า AWG เพียงอย่างเดียว
• ตรวจสอบรอยย้ำและความแน่นก่อนนำไปใช้งานจริง

💛 ข้อควรทราบ
• PA-20 และ PA-09 มีขนาดช่องย้ำต่างกัน กรุณาเลือกรุ่นก่อนสั่งซื้อ
• ขนาดสายที่ระบุเป็นค่าอ้างอิง ความเข้ากันได้ขึ้นอยู่กับขั้วต่อด้วย
• ไม่ควรถือว่ารองรับขั้วต่อทุกชิ้นในซีรีส์เดียวกัน
• ระยะห่างพินไม่ใช่ขนาดช่องย้ำ
• ตัดแหล่งจ่ายไฟก่อนทำงาน ด้าม TPE ไม่ได้หมายถึงฉนวนสำหรับงานไฟฟ้าที่มีกระแส
• จำหน่ายตามรุ่นที่เลือก ไม่ใช่ชุดรวม 2 รุ่น
