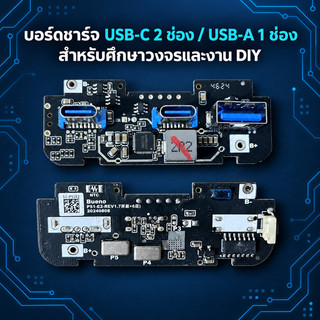

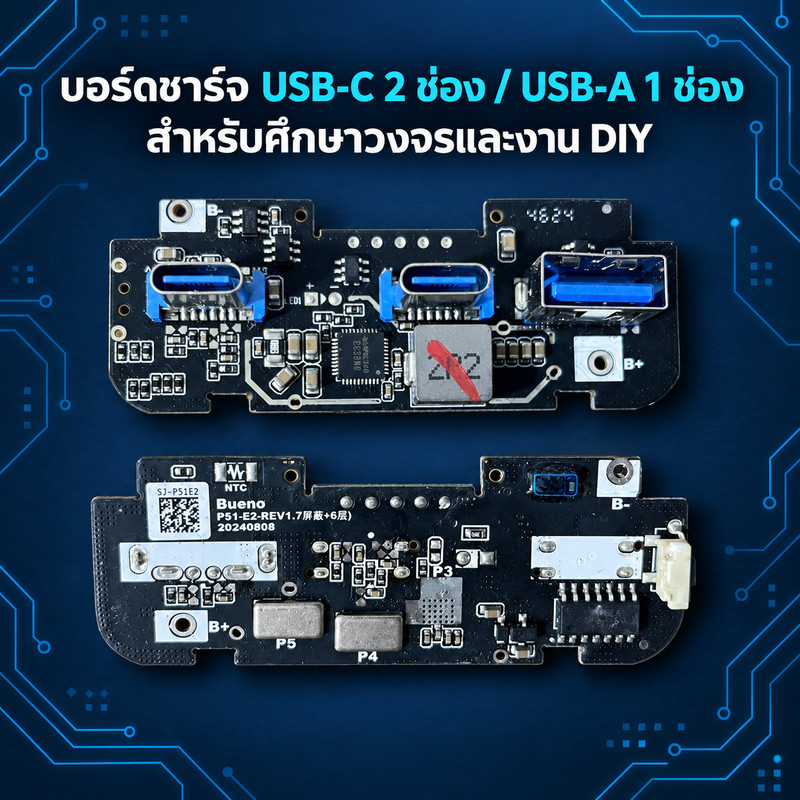

บอร์ดชาร์จ USB-C 2 ช่อง / USB-A 1 ช่อง สำหรับศึกษาวงจรและงาน DIY

แผงวงจรชาร์จพร้อมพอร์ตเชื่อมต่อ 3 ช่อง สำหรับศึกษาส่วนประกอบ ไล่ลายวงจร และงานอิเล็กทรอนิกส์ DIY เหมาะสำหรับผู้มีพื้นฐานการตรวจวัดและบัดกรี
• พอร์ต USB-C จำนวน 2 ช่อง
• พอร์ต USB-A จำนวน 1 ช่อง
• มีชิปควบคุม คอยล์ และอุปกรณ์อิเล็กทรอนิกส์บนแผง
• มีสวิตช์ด้านข้างสำหรับสั่งงานตามการออกแบบวงจร
• มีจุดต่อที่ระบุ B+ / B−
• มีตำแหน่งบนบอร์ดที่ระบุ NTC
• รหัสแผงวงจร P51-E2-REV1.7
• ราคาต่อบอร์ด 1 ชิ้น

🔋 แบตเตอรี่ที่ต่อ B+ / B−: 3.7V (เต็มประมาณ 4.2V)

🔌 ไฟที่ป้อนเข้าทาง USB-C เพื่อชาร์จ: โดยทั่วไป 5V

⚡ USB-C/USB-A ด้านหน้าเป็นพอร์ตสำหรับจ่ายไฟออกให้กับอุปกรณ์ โดยวงจรจะเพิ่มแรงดันจากแบต 3.7V เป็นแรงดันเอาต์พุตตามที่วงจรรองรับ

ข้อมูลต้นทางระบุจำหน่ายสำหรับศึกษาวงจร ยังไม่มีผลทดสอบยืนยันการทำงาน จึงควรตรวจสอบก่อนนำไปประกอบหรือใช้ทดแทนบอร์ดเดิม
ยังไม่ทราบแรงดันและชนิดแบตเตอรี่ที่รองรับ กระแสชาร์จ กำลังเอาต์พุต และหน้าที่ของแต่ละพอร์ต การมี USB-C หรือช่องเสียบสีน้ำเงินไม่เพียงพอที่จะยืนยันการรองรับชาร์จเร็ว PD/QC หรือความเร็วรับส่งข้อมูล
