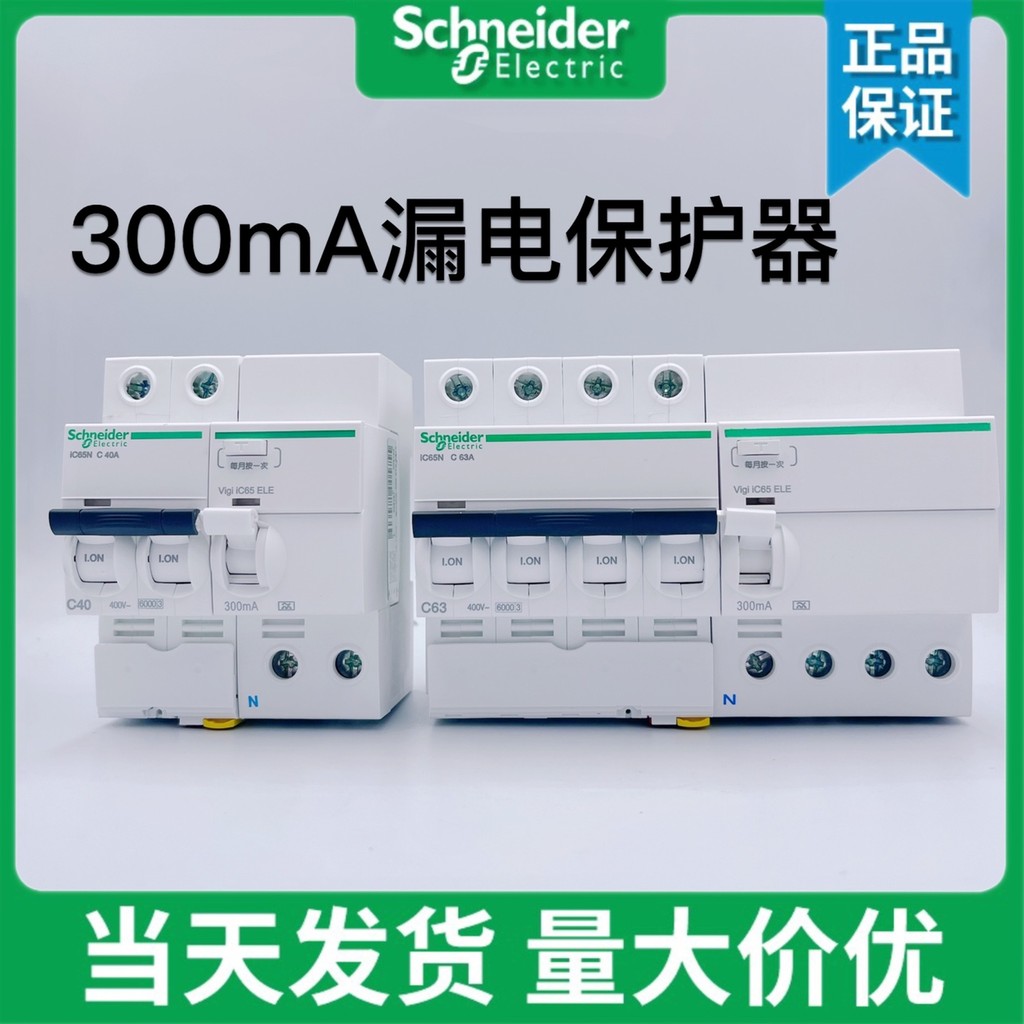

Schneider Acti9 IC65N vigi RCBO 2P 3P 4P ป้องกันการรั่วซึม 300MA 0.3A 0.1S 10A 16A 20A 25A 32A 40A 50A 63A

Vigi IC65N เป็นเบรกเกอร์ขนาดเล็ก (MCB) ที่มีฟังก์ชั่นป้องกันการรั่วซึมที่เปิดตัวโดย Schneider Electric เป็นของ Acti 9 series และใช้กันอย่างแพร่หลายในระบบกระจายแรงดันไฟฟ้าต่ำในเชิงพาณิชย์และอุตสาหกรรมให้การโอเวอร์โหลดการลัดวงจรและการป้องกันการรั่วไหล นี่คือการแนะนำโดยละเอียด:
###1. ภาพรวมผลิตภัณฑ์ผลิตภัณฑ์ **
IC65N Vigi ผสานรวมเบรกเกอร์ขนาดเล็กเข้ากับอุปกรณ์ป้องกันกระแสไฟตกค้าง (RCD) และมีให้เลือกสองแบบ: * * * โมดูลาร์แบบดั้งเดิม * * และ * * ในตัว (Vigi +) *:
ประเภทที่ประกอบแบบดั้งเดิม: ประกอบด้วยตัวเบรกเกอร์ iC65N และโมดูลรั่ว Vigi รองรับการขยายที่ยืดหยุ่น (เช่น 1P + N, 2P, 3P, 4P)
- * * บูรณาการ (Vigi +) * *: ตัวอย่างเช่น iC65N Vigi + 2P ผสานรวมฟังก์ชั่นป้องกันเบรกเกอร์และการรั่วซึมเข้าด้วยกันอย่างมากช่วยลดขนาดลง 50% เมื่อเทียบกับรุ่นดั้งเดิม (เช่นรุ่น 2P ที่มีความกว้าง เพียง 36 มม.) ทำให้การติดตั้งสะดวกยิ่งขึ้น
###2. พารามิเตอร์ทางเทคนิคหลัก **
1. กระแสไฟฟ้า (นิ้ว) *: 1A ถึง 63A ครอบคลุมข้อกำหนดโหลดต่างๆ
2. * * แรงดันไฟฟ้า (Ue) *: * *
เฟสเดียว: AC 230V (1P + N, 2P);
ระยะที่สาม: AC 400V (3P, 4P)
3. * * * * * ความสามารถในการทำลาย (Icn) *: * * * *
รูปแบบ -6A-40A: 6kA;
. -50A-63A รุ่น: 4.5kA.
4. ****กระแสไฟที่เหลือ (I n)*:
ประเภทมาตรฐาน: 30mA (ตัดการเชื่อมต่ออย่างรวดเร็วป้องกันไฟฟ้าช็อต);
ตัวเลือก 100mA และ 300mA (เหมาะสำหรับการป้องกันความผิดปกติของพื้นดิน)
5. * * * เส้นโค้งการเดินทาง *: * * * * * * *
- ประเภท: กระแสไฟที่ได้รับการจัดอันดับ 5-10 เท่า (เหมาะสำหรับโหลดทั่วไปเช่นแสงและซ็อกเก็ต);
-D-type: 10-16 เท่าของกระแสไฟฟ้า (เหมาะสำหรับโหลดแรงกระแทกสูงเช่นมอเตอร์ไฟฟ้า)
6. * * อายุการใช้งานเชิงกล * *: 20000 รอบ; อายุการใช้งานไฟฟ้า: 4000 รอบ (แบบดั้งเดิม) / 10000 รอบ (Vigi +)
7. ระดับการป้องกัน * *: IP20 (ต่อต้านวัตถุแปลกปลอมที่เป็นของแข็ง), ขั้วสายไฟภายใน IP40
###III. ฟังก์ชั่นและข้อดีของผลิตภัณฑ์ **
1. * * * * * ป้องกันการรั่วซึม * *:
ความสามารถ: สามารถตรวจจับ AC และการรั่วไหลของกระแสตรง (เช่นอุปกรณ์แปลงความถี่) ที่เหนือกว่าคลาส AC แบบเดิม
การตอบสนองอย่างรวดเร็ว: เมื่อกระแสไฟรั่วคือ 30mA เวลาหยุดชะงักคือ <30ms เพื่อให้มั่นใจในความปลอดภัยส่วนบุคคลได้อย่างมีประสิทธิภาพ
2. * * * * ไฟฟ้าลัดวงจรและระบบป้องกันการโอเวอร์โหลด * *:
เทคโนโลยีการ จำกัด ระดับสามระดับช่วยลดระยะเวลาของกระแสไฟฟ้าผิดพลาด
กลไกการปล่อยแม่เหล็กความร้อนแยกความแตกต่างระหว่างการโอเวอร์โหลดและการลัดวงจรอย่างแม่นยำ
3. * * * * * ดีไซน์กะทัดรัด *: *
- รุ่น Vigi + ในตัวมีความกว้างเพียง 36 มม. (2P) ประหยัดพื้นที่ในกล่องกระจาย
4. * * * * * * * * * * * ส่วนขยายไฟล์แนบ *:
การติดต่อเสริม (iOF): แสดงสถานะการเปิดและปิด
การสัมผัสกับสัญญาณเตือน (iSD): ความแตกต่างระหว่างการทำงานปกติและการสะดุดความผิดปกติ
การเดินทางแบบแยกส่วน (MX + OF) *: การตัดการเชื่อมต่อรีโมทคอนโทรล
5. * * ความน่าเชื่อถือ * *:
ผ่านการรับรอง CCC และการรับรอง CE เป็นไปตามมาตรฐานเช่น GB / T 16917.1 และ EN / IEC 61009-1
เปลือกหน่วงไฟสูง (เกรด UL94 V-0) สามารถทนต่ออุณหภูมิโดยรอบตั้งแต่ -25 ℃ โดยทั่วไปแล้วจะมีจำนวน 60 องศาเซลเซียสถึง 60 องศาเซลเซียส ℃.
###4. สถานการณ์การใช้งาน **
1. การจ่ายไฟที่อยู่อาศัย:
การป้องกันการรั่วซึมสูงเช่นวงจรซ็อกเก็ตห้องครัวและห้องน้ำ
2. * * * * * * * * *ธุรกิจและอุตสาหกรรม *:
โคมไฟและแหล่งจ่ายไฟอุปกรณ์ขนาดเล็กสำหรับสำนักงานและโรงแรม
วงจรควบคุมมอเตอร์ของสายการผลิตของโรงงาน
3. * * สิ่งแวดล้อมพิเศษ * *:
-สถานที่เปียกชื้น (เช่นชั้นใต้ดิน), อุปกรณ์ไฟฟ้าชั่วคราว (เช่นสถานที่ก่อสร้าง)
###5. การติดตั้งและเดินสายไฟ ***
1. * * * การติดตั้งราง * * * * * * * การติดตั้งราง * *:
เข้ากันได้กับราง DIN มาตรฐาน 35 มม. รองรับการเดินสายบนและล่างเข้าและบนออก
2. * * * * ข้อกำหนดการเดินสายไฟ *:
ปลายขาเข้า: ลวดยืดหยุ่น 16 มม. 2 หรือสายแข็ง 35 มม. 2;
ปลายออก: ลวดยืดหยุ่น 10 มม. 2 หรือสายแข็ง 16 มม. 2;
แรงบิด: 2.5-3.5Nm (ต้องใช้ไขควงแรงบิด)
3. * **ข้อควรระวัง *:
ต้องเชื่อมต่อโมดูลการรั่วไหลเข้ากับตัวเบรกเกอร์อย่างแน่นหนาเพื่อให้แน่ใจว่าการส่งสัญญาณที่เชื่อถือได้
ไม่สามารถถอดชิ้นส่วน Vigi + ในตัวและจำเป็นต้องเปลี่ยนโดยรวม
###6. คำแนะนำการเลือก **
1. * * * * * ประเภทโหลด * *:
ไฟส่องสว่าง / ซ็อกเก็ต: เส้นโค้งการเดินทางแบบ C + การป้องกันไฟรั่ว 30mA;
มอเตอร์ไฟฟ้า: เส้นโค้งการเดินทางแบบ D + การป้องกันไฟรั่ว 30mA
2. * * * การเลือกเสา *: *
วงจรเฟสเดียว: 1P + N หรือ 2P; - วงจรเฟสเดียว: 1P + N หรือ 2P;
วงจรเฟสสาม: 3P หรือ 4P
3. * * * * * * * ความสามารถในการจับคู่ *:
ตามผลการคำนวณของกระแสไฟฟ้าลัดวงจรให้เลือกรุ่นความจุเบรค 6kA หรือ 4.5kA
###7. ตัวอย่างโมเดลทั่วไป ***
IC65N Vigi + 2P C20A 30mA A ELE (A9D65220) **:
- การออกแบบแบบบูรณาการ 2P การเดินทางแบบ C กระแสไฟฟ้าสูงสุด 20A การป้องกันการรั่วไหล 30mA เหมาะสำหรับวงจรปรับอากาศที่อยู่อาศัย
ซัพพอร์ททุกท่าน ** iC65N Vigi 3P D32A 30mA A (A9V08363) ***:
รูปแบบโมดูลาร์, 3P, การเดินทางแบบ D, กระแสไฟฟ้า 32A, ใช้สำหรับการป้องกันมอเตอร์อุตสาหกรรม
###8. การบำรุงรักษาและการแก้ไขปัญหา **
1. * * * * * การทดสอบปกติ * *:
ให้กดปุ่ม'ทดสอบ' ทุกเดือนเพื่อตรวจสอบว่ามีการรั่วไหลหรือไม่ - กดปุ่ม'ทดสอบ' ทุกเดือนเพื่อตรวจสอบว่ามีการรั่วไหลหรือไม่
