22.5W บอร์ดวงจรชาร์จเร็ว USB คู่ โมดูลชาร์จเร็ว เมนบอร์ดพาวเวอร์แบงค์ DIY บอร์ดโมดูลพาวเวอร์แบงค์ 0.96 นิ้ว TFT หน้าจอสี

พารามิเตอร์:

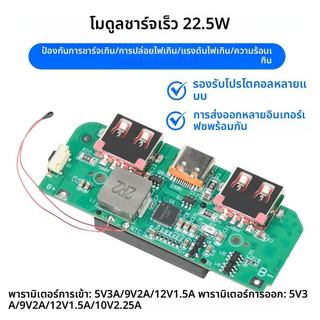

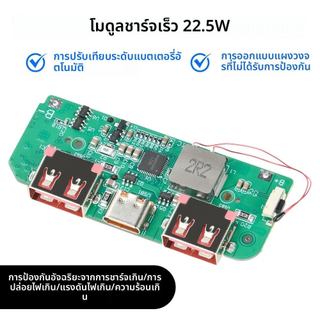

ชื่อสินค้า: โมดูลชาร์จเร็ว 22.5W
พารามิเตอร์อินพุต: 5V3A/9V2A/12V1.5A
พารามิเตอร์เอาต์พุต: 5V3A/9V2A/12V1.5A/10V2.25A
อินเทอร์เฟซ: กำหนดค่าพอร์ตชาร์จเร็ว Type-C 1 พอร์ต (สามารถชาร์จและเอาต์พุตได้) + พอร์ตเอาต์พุตชาร์จเร็ว USB 2 พอร์ต
โปรโตคอล: PD, QC, APPLE, FCP, SCP, VOOC
ฟังก์ชั่น: ด้วยการชาร์จไฟเกิน / การคายประจุเกิน / แรงดันไฟฟ้าเกิน / ความร้อนสูงเกินไปและการป้องกันชนิดอื่น ๆ อัตราการแปลงสูง เสถียรภาพกระแสและแรงดันไฟฟ้า
หมายเหตุ: 22.5W เป็นโปรโตคอลการชาร์จที่รวดเร็วเป็นพิเศษ การชาร์จอย่างรวดเร็วแบบสองทิศทางคือโปรโตคอล PD20W อินเทอร์เฟซหลายตัวในเวลาเดียวกันเอาต์พุตของการชาร์จอย่างรวดเร็วไม่มี
ความเข้ากันได้ของแบตเตอรี่: รองรับเซลล์ 1260110 สองเซลล์ ต้องใช้การบัดกรี (ไม่รวมแบตเตอรี่)
ขนาดการติดตั้งภายใน: ประมาณ. 110x60x23มม

คำแนะนำในการประกอบ:
1. เนื่องจากหน้าจอเมนบอร์ดเปราะบาง เมื่อได้รับ โปรดเปิดหน้าจอเพื่อทดสอบว่าหน้าจอเป็นปกติหรือไม่หลังจากการเชื่อมบนดีบุก สายหน้าจอจะถูกอัดโดยแรงภายนอกจะถูกใช้บนหน้าจอหน้าจอแตก โปรดใส่ใจเพื่อปกป้องหน้าจอเมื่อใช้งาน
2. การใช้งานปกติ สายแบตเตอรี่ถูกเชื่อม การบิดลวด / คลิปจระเข้ / กล่องสปริง และวิธีการเข้าถึงอื่น ๆ จะทำให้แหล่งจ่ายไฟไม่เพียงพอส่งผลต่อการชาร์จและการคายประจุ แบตเตอรี่บวกและลบจำเป็นต้องทำหน้าที่ป้องกันฉนวนได้ดี เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการใช้กระบวนการสัมผัสกับเมนบอร์ด
3. ตำแหน่งเมนบอร์ด B + เชื่อมต่อกับแบตเตอรี่บวก ตำแหน่ง B เชื่อมต่อกับแบตเตอรี่ลบ อย่าเชื่อมต่อย้อนกลับ การย้อนกลับจะเผาเมนบอร์ด เผาบอร์ด IC จะมีร่องรอย เฉพาะการเชื่อมต่อแบบย้อนกลับหรือแบบสัมผัสเท่านั้นที่จะเกิดขึ้น
4. การเข้าถึงแบตเตอรี่เพื่อใช้แบตเตอรี่ลิเธียมแบบไตรภาค 3.7V ไม่สามารถใช้แบตเตอรี่ลิเธียมเหล็กฟอสเฟตได้ การเชื่อมแบบขนานของแบตเตอรี่ไม่อยู่ในซีรีส์ แรงดันไฟฟ้าซีรีส์สูงเกินไปจะทำให้เมนบอร์ดไหม้
5. เมนบอร์ดมีฟังก์ชั่นการป้องกัน แบตเตอรี่เชื่อมไม่จำเป็นต้องเพิ่มแผงป้องกัน คณะกรรมการป้องกันแบตเตอรี่มีขีดจำกัดกระแส เกินขีดจำกัดจะตัดการเชื่อมต่อเอาต์พุต

คำแนะนำในการประกอบชุดแบตสำรองมือถือ:
1. หน้าจอเมนบอร์ดเปราะบาง เมื่อได้รับแล้ว ให้เปิดเครื่องเพื่อตรวจสอบการทำงานของหน้าจอก่อนทำการบัดกรี แรงกดภายนอกบนสายเคเบิลงอของหน้าจออาจทำให้หน้าจอบิดเบี้ยวหรือทำงานล้มเหลว ใช้งานด้วยความระมัดระวังเพื่อปกป้องหน้าจอระหว่างการใช้งาน
2. สำหรับการใช้งานปกติ จะต้องบัดกรีสายแบตเตอรี่โดยตรง การเชื่อมต่อผ่านสายบิด คลิปจระเข้ หรือขั้วต่อแบบสปริงอาจทำให้แหล่งจ่ายไฟไม่เพียงพอ ซึ่งส่งผลต่อการชาร์จ/คายประจุ ตรวจสอบฉนวนขั้วแบตเตอรี่ที่เหมาะสมเพื่อป้องกันการสัมผัสกับเมนบอร์ดโดยไม่ตั้งใจระหว่างการใช้งาน ซึ่งอาจทำให้เกิดความเสียหายได้
3. เชื่อมต่อขั้วบวกของแบตเตอรี่เข้ากับพิน B+ ของเมนบอร์ดและขั้วลบเข้ากับ B- อย่ากลับขั้ว เพราะจะทำให้เมนบอร์ดไหม้ได้ ไอซีที่ถูกเบิร์นจะแสดงร่องรอยที่มองเห็นได้ ซึ่งเกิดขึ้นจากการเชื่อมต่อแบบย้อนกลับหรือการสัมผัสโดยไม่ได้ตั้งใจเท่านั้น
4. ใช้แบตเตอรี่ลิเธียม 3.7V เท่านั้น แบตเตอรี่ลิเธียมเหล็กฟอสเฟตเข้ากันไม่ได้ เชื่อมต่อแบตเตอรี่แบบขนาน ไม่ใช่แบบอนุกรม การเชื่อมต่อแบบอนุกรมทำให้เกิดแรงดันไฟฟ้ามากเกินไปซึ่งจะทำให้เมนบอร์ดไหม้
5. เมนบอร์ดมีการป้องกันในตัว แบตเตอรี่ที่บัดกรีแล้วไม่จำเป็นต้องมีแผงป้องกันเพิ่มเติม แผงป้องกันแบตเตอรี่กำหนดขีดจำกัดกระแสไฟ เกินขีดจำกัดเหล่านี้จะทำให้เอาท์พุตขาดการเชื่อมต่อ
6. หลังจากติดตั้งเมนบอร์ดและแบตเตอรี่แล้ว ให้ยึดแบตเตอรี่ด้วยเทปกาว สำหรับรุ่นแบตเตอรี่ที่มีความคลาดเคลื่อนของความหนาเมื่อเทียบกับเคส ให้ประเมินว่าจำเป็นต้องใช้ตัวเว้นระยะเพื่อป้องกันการจมเมื่อกดเคสหลังการประกอบหรือไม่ ปัญหาต่างๆ เช่น แบตเตอรี่สั่นหรือเคสยุบเนื่องจากไม่สามารถตรวจสอบความแตกต่างของความหนาหรือยึดแบตเตอรี่ด้วยเทป ถือเป็นการประกอบที่ไม่เหมาะสม เราไม่รับผิดชอบต่อความเสียหายของเคสหรือความล้มเหลวของแบตเตอรี่ที่เกิดจากการถอดชิ้นส่วนภายใต้สถานการณ์ดังกล่าว
7. ตัวเคสแบบ snap-fit ​​ไม่ได้ออกแบบมาให้ถอดแยกชิ้นส่วนซ้ำๆ ได้ ทดสอบฟังก์ชันทั้งหมดอย่างละเอียดเสมอ รวมถึงเอาต์พุต/อินพุตของเมนบอร์ด การชาร์จอย่างรวดเร็ว ปุ่ม และจอแสดงผล ก่อนที่จะปิดเคส ตามหลักการแล้ว ให้ดำเนินการชาร์จ/คายประจุหลายรอบเพื่อยืนยันการทำงานก่อนที่จะปิดผนึก ปัญหาที่เกิดจากการประกอบและการปิดเคสโดยไม่ได้ทดสอบก่อนถือเป็นการประกอบที่ไม่เหมาะสม เราไม่รับผิดชอบต่อความเสียหายของเคสหรือความล้มเหลวของแบตเตอรี่ที่เกิดจากการถอดประกอบเนื่องจากปัญหาดังกล่าว

คำแนะนำสำหรับการใช้งาน:

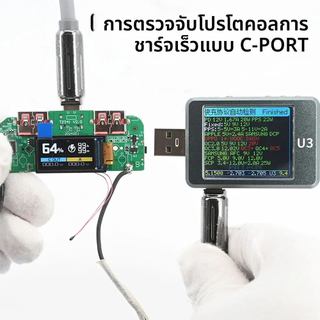

1. ในการเปิดใช้งานการชาร์จโทรศัพท์มือถืออย่างรวดเร็ว โทรศัพท์มือถือชาร์จเร็วโปรโตคอลสาธารณะและส่วนตัวเพื่อแยกความแตกต่างระหว่างเมนบอร์ดใช้ชิปชาร์จเร็วอัจฉริยะ เข้ากันได้กับโปรโตคอลชาร์จเร็วสาธารณะหลักในตลาดเพื่อตอบสนองความต้องการของโทรศัพท์มือถือยี่ห้อต่างๆ สำหรับการชาร์จอย่างรวดเร็ว ก่อนทำการสั่งซื้อ โปรดยืนยันว่าโทรศัพท์มือถือของพวกเขาเข้ากันได้กับโปรโตคอลสาธารณะ เพื่อหลีกเลี่ยงไม่สามารถกระตุ้นการชาร์จอย่างรวดเร็ว!
2. ในการชาร์จปัญหาความร้อนของเมนบอร์ด, ชาร์จสมบัติในการทำงาน, กระแสไฟฟ้าผ่านเมนบอร์ดและชิป, การแปลงพลังงานจะมีการสูญเสีย, ส่วนหนึ่งของการสูญเสียนี้ในรูปของความร้อนที่ปล่อยออกมา, ชาร์จเร็ว, พลังงานมีขนาดใหญ่, ความร้อนจะชัดเจนมากขึ้น, นี่เป็นปรากฏการณ์ทางกายภาพปกติ
3. เพียงเชื่อมต่อกับพลังงานจอแสดงผลดิจิตอลของแบตเตอรี่จะไม่ถูกต้อง มิเตอร์วัดพลังงานรองรับฟังก์ชั่นการเรียนรู้ด้วยตนเองความจุของแบตเตอรี่ การชาร์จและการคายประจุรอบสองสามครั้งหลังจากปกติ

รายการบรรจุภัณฑ์:
โมดูล x 1
สายไฟ x 2
