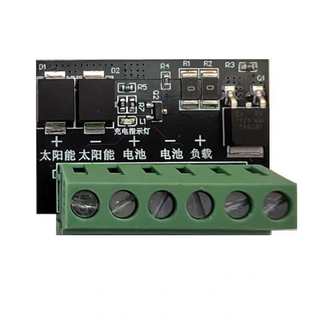

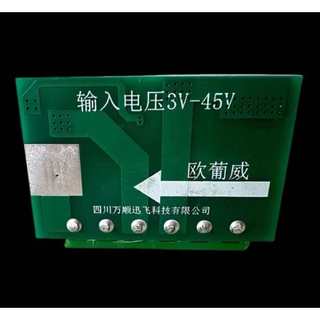

Iremaxmall บอร์ดวงจรควบคุมพลังงานแสงอาทิตย์อัตโนมัติ3-45V

บอร์ดวงจรควบคุมพลังงานแสงอาทิตย์อัตโนมัติ แผงเซลล์แสงอาทิตย์
รุ่นอัพเกรด/ไม่ต้องเชือม 3-45V/10A
3.2V 3.7V 11.1V 12V 24V
ตัวควบคุมพลังงานแสงอาทิตย์สากลพลังงานแสงอาทิตย์ซึ่งสามารถปิดไฟโดย อัตโนมัติเมื่อชาร์จและเปิดเมื่อไม่ได้ชาร์จเหมาะสำหรับเครื่องชาร์จพลังงานแสงอาทิตย์ขนาดเล็ก
ผลิตภัณฑ์ไฟ LED อัตโนมัติแบบไฟฟ้า
คำเตือนอันอบอุ่น:
แรงดันไฟฟ้าของแบตเตอรี่จะต้องตรงกับแรงดันและพลังงานของแผงโซลาร์เซลล์
แรงดันไฟฟ้าและกำลังงานของ LED ที่เชื่อมต่อกับขั้วเอาต์พุตจะต้องสอดคล้องกับแรงดันไฟของแบตเตอรี่
จับคู่พลังงานแสงอาทิตย์และแบตเตอรี่
จับคู่ตามแผงโซลาร์เซลล์และแบตเตอรี่ของคุณเอง
แบตเตอรี่: 3.2V/3.7V/LED3-5V/แผงโซลาร์เซลล์ 6V ที่ตรงกัน
แบตเตอรี่: 6.4V/7.4V/LED5-9Vแผงโซลาร์เซลล์ 10-18V ที่ตรงกัน
แบตเตอรี่: 12V / LED10-15Vแผงโซลาร์เซลล์ 15-18V ที่ตรงกัน
แบตเตอรี่: 16.8V-24V/LED16-26V/แผงโซลาร์เซลล์ 18-24V ที่ตรงกัน
คุณสมบัติ: ชาร์จระหว่างวัน เปิดไฟอัตโนมัติในเวลากลางคืน และปิดไฟอัตโนมัติเมื่อรุ่งสาง
ลองเทสตอนติดตั้ง
1 ต่อตรงไฟกับแบต ไม่ผ่านบอร์ด ดูว่าไฟติดไหม.
2 ถ้าลองต่อตรงแล้ว ไฟติด ให้ต่อเข้าบอร์ด พร้อมต่อแผงโซล่าต่อแล้วไฟสีแดงที่บอร์ดขึ้นกะพริบไหม
3 เมื่อต่อแล้วไฟสีแดงที่บอร์ดขึ้นไฟแดงกะพริบ ลองปิดแผงโซล่าเซลย์ เมื่อปิดแล้ว ไฟled เปิด และเมื่อเปิดแผงโซล่าเซลย์ไฟ led ปิด ถือว่าอุปกรณ์ทุกชิ้นสมบูรณ์
กรณีเทสแล้วไฟไม่ติด
1 ถ้าต่อตรงแล้ว แบตกับLED ไฟไม่ติด อาจเป็นเพราะโวลย์ไฟLED กับแบตไม่ตรงกัน หรือ แบตเสื่อมเสียไม่มีไฟ
2.ถ้าต่อครบทุกอย่างแล้ว ไฟที่บอร์ดไม่ขึ้นสีแดง อาจเป็นที่ต่อเชื่อมสายแผงโซล่า ผิดขั้ว หรือ แผงโซล่าเสีย
แรงดันไฟฟ้าของแบตเตอรี่คือแรงดันเอาต์พุต วงจร ควบคุมเอาต์พุตโดยการตรวจจับการเปลี่ยนแปลงของแรงดันไฟฟ้าที่สร้างโดยแผงโซลาร์เซลล์โดยไม่จำเป็นต้องมีความไวแสง
ส่วนประกอบที่เหมาะสำหรับแบตเตอรี่หลากหลายชนิด
แรงดันไฟฟ้า 3V-24V สากล 160A รุ่นปรับปรุงกระแสสูง
