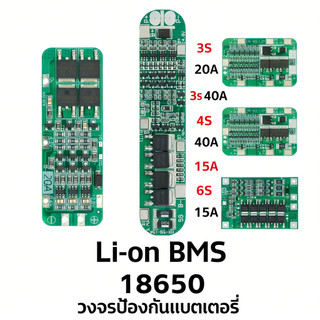

RABBITMALL บอร์ดชาร์จแบตเตอรี่ลิเธียมLi-on 3S 4S 5S 6S 10A 20A 30A 40A 18650 PCB BMS 3s BMS 4s BMS 5s BMS 6s 12.6V 16.8V

รายละเอียดโปรดดูภาพลิงค์ผลิตภัณฑ์สำหรับรายละเอียดสินค้า! ! !
โปรดดูภาพลิงค์ผลิตภัณฑ์สำหรับพารามิเตอร์ผลิตภัณฑ์! ! !
โปรดดูภาพลิงค์ผลิตภัณฑ์สำหรับคำแนะนำผลิตภัณฑ์! ! !

Li-ion BMS 3S 20A 18650

1. 3 series 12.6V 20A lithium battery protection board (พร้อมฟังก์ชั่นกู้คืน - การกู้คืนอัตโนมัติ)
2. ขนาดสินค้า: 59x20 X 3.4 มม
3. แรงดันไฟฟ้าที่ชาร์จได้: 12.6V-13.0V
4. กระแสปล่อยต่อเนื่อง (ขีด จำกัด บน): 20A (หากสภาพแวดล้อมการกระจายความร้อนไม่ดีโปรดลดกระแสโหลด)
5. กระแสไฟชาร์จต่อเนื่อง (จำกัด ด้านบน): 10A

หมายเหตุ: อัตราการคำนวณอัตราส่วนผลิตภัณฑ์มากกว่า 3A ในปัจจุบันมากกว่า 3C: อัตรา 1C ของแบตเตอรี่ความจุ 2000 เท่ากับกระแสไฟฟ้าทำงานสูงสุด 2AH 1 2A แบตเตอรี่อัตราส่วน 3C ความจุ 2000 เท่ากับ 2AH * 3 = กระแสการทำงานสูงสุด 6A ในการใช้งานความร้อนของแบตเตอรี่จะไม่สามารถใช้ได้กับสถานที่ประเภทนี้ไม่สามารถใช้งานได้นานแบตเตอรี่จะเสียหายในไม่ช้า

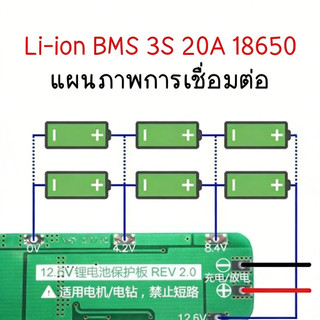

หมายเหตุ 1: ตามแผนภาพสายไฟ 0 V, 3. 7v (ข-) (B1) (B2), 11. 1 V, 7.4 V (B +) อย่าจงใจลัดวงจร
หมายเหตุ 2: หลังจากสายเชื่อมต่อจำเป็นต้องชาร์จใหม่เพียงแค่สามารถส่งออกได้
หมายเหตุแบตเตอรี่ซีรีส์ 3: 3 โปรดตรวจสอบให้แน่ใจว่าแรงดันแบตเตอรี่แต่ละชุดหากไม่เป็นเช่นนั้นโปรดแยกออกจากกันกับแบตเตอรี่แต่ละชุดในซีรีส์ การทดสอบการคายประจุแรงดันแบตเตอรี่ลดลงอย่างรวดเร็วเป็นแบตเตอรี่ที่ไม่ดี

หมายเหตุ: อย่าใส่เซลล์ที่ดีและไม่ดี! ความจุแบตเตอรี่สามกลุ่ม / ความต้านทานภายในใกล้เคียงที่สุด! (แบตเตอรี่ที่ดี 2 + 1 ผลการใช้งานของแบตเตอรี่ที่ไม่ดี = ผลการใช้งานของแบตเตอรี่ที่ไม่ดีสามก้อน)

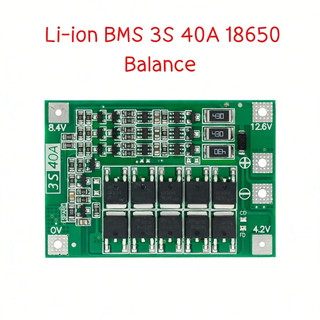

Li-ion BMS 3S 40A 12.6V 18650

คณะกรรมการป้องกันแบตเตอรี่ลิเธียม
ขอบเขตการใช้งาน: เหมาะสำหรับแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 3.7V และแรงดันไฟฟ้าเต็ม 4.2V (รวมแบตเตอรี่ 18650, 26650 ลิเธียมโพลิเมอร์ ไม่จำกัดรูปร่างและขนาด) T
ขนาดผลิตภัณฑ์: 41*60*3.4 มม. (รุ่นสมดุล))
คุณภาพของผลิตภัณฑ์: 9.8g (เวอร์ชันที่สมดุล)
แรงดันไฟชาร์จ: 12.6V-13.6V
กระแสไฟจ่ายต่อเนื่อง (ขีดจำกัดบน): 40A (ถ้าสภาพแวดล้อมการกระจายความร้อนไม่ดี โปรดลดการใช้กระแสโหลด) T
กระแสไฟชาร์จต่อเนื่อง (ขีดจำกัดบน): 20A
รุ่นสมดุล: เหมาะสำหรับสว่านไฟฟ้าที่มีกระแสไฟเริ่มต้นต่ำกว่า 80A และกำลังไฟต่ำกว่า 170W พร้อมฟังก์ชั่นการชาร์จแบบสมดุล

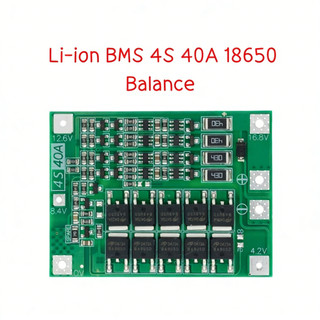

Li-ion BMS 4S 40A 16.8V 18650

คณะกรรมการป้องกันแบตเตอรี่ลิเธียม
ขอบเขตการใช้งาน: เหมาะสำหรับแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 3.7V และแรงดันไฟฟ้า 4.2V เต็ม (รวม 18650, 26650 แบตเตอรี่ลิเธียมโพลิเมอร์ ไม่จำกัดรูปร่างและขนาด)
ขนาดผลิตภัณฑ์: 41*60*3.4 มม. (เวอร์ชันสมดุล)
คุณภาพของผลิตภัณฑ์: 10.3g (เวอร์ชันที่สมดุล)
แรงดันไฟชาร์จ: 16.8V-18.1V
กระแสไฟจ่ายต่อเนื่อง (ขีดจำกัดบน): 40A (ถ้าสภาพแวดล้อมการกระจายความร้อนไม่ดี โปรดลดการใช้กระแสโหลด) T T
กระแสไฟชาร์จต่อเนื่อง (ขีดจำกัดบน): 20A
80A Enhanced version: เหมาะสำหรับสว่านไฟฟ้าที่มีกระแสไฟเริ่มต้นต่ำกว่า BOA และกำลังต่ำกว่า 230W
รุ่นบาลานซ์: เหมาะสำหรับสว่านไฟฟ้าที่มีกระแสไฟเริ่มต้นต่ำกว่า 80A และกำลังไฟต่ำกว่า 230W พร้อมฟังก์ชั่นการชาร์จแบบสมดุล


BMS 5S 15A 21V บอร์ดป้องกันแบตเตอรี่ Lithium Li-ion

กระแสไฟจ่ายต่อเนื่อง : 15A (สูงสุด)
กระแสไฟออกทันที : 25A
แรงดันไฟชาร์จ : 21V
กระแสไฟชาร์จ : 15A (สูงสุด)

ป้องกันการชาร์จไฟเกิน:
การตรวจจับการชาร์จเกิน : 4.28 + 0.05V
ป้องกันความล่าช้า : 0.5s
ปล่อยประจุเกิน : 4.28 + 0.05V

การป้องกันการปล่อยเกิน
ตรวจจับการคายประจุเกิน : 2.55 + 0.08V
ความล่าช้าในการตรวจจับการคายประจุเกิน : 0.1s
ปล่อยแรงดันไฟฟ้า : 2.9 + 0.1V

1. ควรประกอบและต่อวงจรอย่างเคร่งครัด 0V, 4.2V, 8.4V, 12.6V, 16.8V, 21V อย่าจงใจลัดวงจร
2. ผู้ซื้อควรศึกษาและทำความเข้าใจหลักการทำงานของวงจรที่เกี่ยวข้องให้ดีก่อนการใช้งาน


6s 15A 24V PCB BMS คณะกรรมการป้องกันสำหรับโมดูลเซลล์แบตเตอรี่ลิเธียมลิเธียมลิเธียม 18650 แพ็ค 6 ชิ้น

กระแสไฟปล่อยสูงสุด: 15A
กระแสไฟทันที: 25A
แรงดันไฟฟ้าที่ชาร์จได้: 25.5V
กระแสไฟชาร์จ: 15A (สูงสุด)
แรงดันไฟฟ้าตรวจจับเกิน: 4.28 ± 0.05V
ความล่าช้าในการป้องกันการชาร์จไฟเกิน: 0.1S
แรงดันไฟฟ้าเกินพิกัด: 4.08 ± 0.05V
แรงดันไฟฟ้าตรวจจับเกิน: 2.55 ± 0.08V
ความล่าช้าในการตรวจจับการคายประจุเกิน: 0.1S
แรงดันไฟฟ้าที่ปล่อยมากเกินไป: 2.9 ± 0.1V
แรงดันไฟฟ้าตรวจจับกระแสเกิน: 150mV
ความล่าช้าในการตรวจจับกระแสเกิน: 9MS
กระแสไฟเกิน: 30 ± 3A
สภาพการปลดปล่อยการป้องกันกระแสเกิน: ปลดการเชื่อมต่อโหลด
ความล่าช้าในการตรวจจับไฟฟ้าลัดวงจร: 250uS
การป้องกันไฟฟ้าลัดวงจรสภาพการปลดการเชื่อมต่อเชิงลบเปิด
ความต้านทานการนำวงจรหลัก: ≤20mΩ
กระแสไฟฟ้าทำงาน: ≤30uA
กระแสไฟสลีป (แบตเตอรี่เกินการปลดปล่อย) ≤10uA
ช่วงอุณหภูมิ: -30 / + 80 ℃

คุณลักษณะ:
ฝีมือดีและทนทาน
สำหรับชาร์จใหม่ได้ (โดยทั่วไปหมายถึงแบตเตอรี่ลิเธียม) จากการป้องกันแผงวงจรรวม แบตเตอรี่ลิเธียม (แบบชาร์จไฟได้) ดังนั้นจึงจำเป็นต้องได้รับการปกป้อง
เนื่องจากแบตเตอรี่ลิเธียมเป็นตัวกำหนดวัสดุเองจึงไม่สามารถชาร์จไฟเกินปล่อยกระแสไฟลัดวงจรและการชาร์จและการคายประจุอุณหภูมิสูงเป็นพิเศษส่วนประกอบลิเธียมแบตเตอรี่ลิเธียมจะทำตามตัวต้านทานป้องกันด้วยก ตัวต้านทานการสุ่มตัวอย่างและฟิวส์ปัจจุบัน

ในรายการรวมด้วย:
1 ชิ้น * 6S 15A 24V PCB BMS คณะกรรมการป้องกัน
