Q: ทำไมอินพุตถึงรักษาแสงสีแดงไว้?คำตอบของคำตอบ: แรงดันไฟฟ้าที่เชื่อมต่อจะต่ำกว่าและแรงดันไฟฟ้าที่เชื่อมต่อจะสูงขึ้นเล็กน้อย คุณต้องปรับโพเทนชิออมิเตอร์ที่มีแรงดันไฟฟ้าต่ำ โพเทนชิออมิเตอร์สามารถปรับได้ . บันทึกไว้ว่ามันจะเริ่มเฉพาะหลังจากการปรับมากกว่า 20 วงกลม. ไฟแสดงสถานะ: นั่นคือไฟแสดงสถานะแรงดันไฟฟ้าต่ำ
เทคโนโลยี Rectifier แบบซิงโครนัส: การแนะนำสู่เทคโนโลยี Synchronous Rectifier
Rectifier แบบซิงโครนัสเป็นเทคโนโลยีใหม่ที่ใช้ MOSFET เฉพาะที่มีความต้านทานความถี่ต่ำมากในการเปลี่ยนไดโอด Rectifier เพื่อลดการสูญเสีย Rectifier สามารถปรับปรุงประสิทธิภาพของตัวแปลง Dc / DC ได้อย่างมากและไม่มีโซนตาย แรงดันไฟฟ้าที่เกิดจากแรงดันไฟฟ้าพื้นฐานของ Schott มอสเฟตเพาเวอร์เป็นของอุปกรณ์ควบคุมแรงดันไฟฟ้าซึ่งเป็นเชิงเส้นตามคุณสมบัติที่ปลอดภัยต่อโวลต์เมื่อดำเนินการเมื่อ Rectifiers ทำด้วย Power MOSFET จะต้องเก็บแรงดันไฟฟ้าของเสาตะแกรงที่จำเป็น ซิงค์กับระยะของแรงดันไฟฟ้าของ Rectifier เพื่อเติมเต็มฟังก์ชัน Rectifier ดังนั้นจึงเรียกว่า Rectifier แบบซิงโครนัสเทคโนโลยี Rectifier แบบซิงโครนัสจะช่วยลดการสูญเสีย Rectifier อย่างมากที่ปลายเอาต์พุตของแหล่งจ่ายไฟแบบสลับจึงปรับปรุง ประสิทธิภาพการแปลงและลดความร้อนของแหล่งจ่ายไฟด้วยตัวเอง

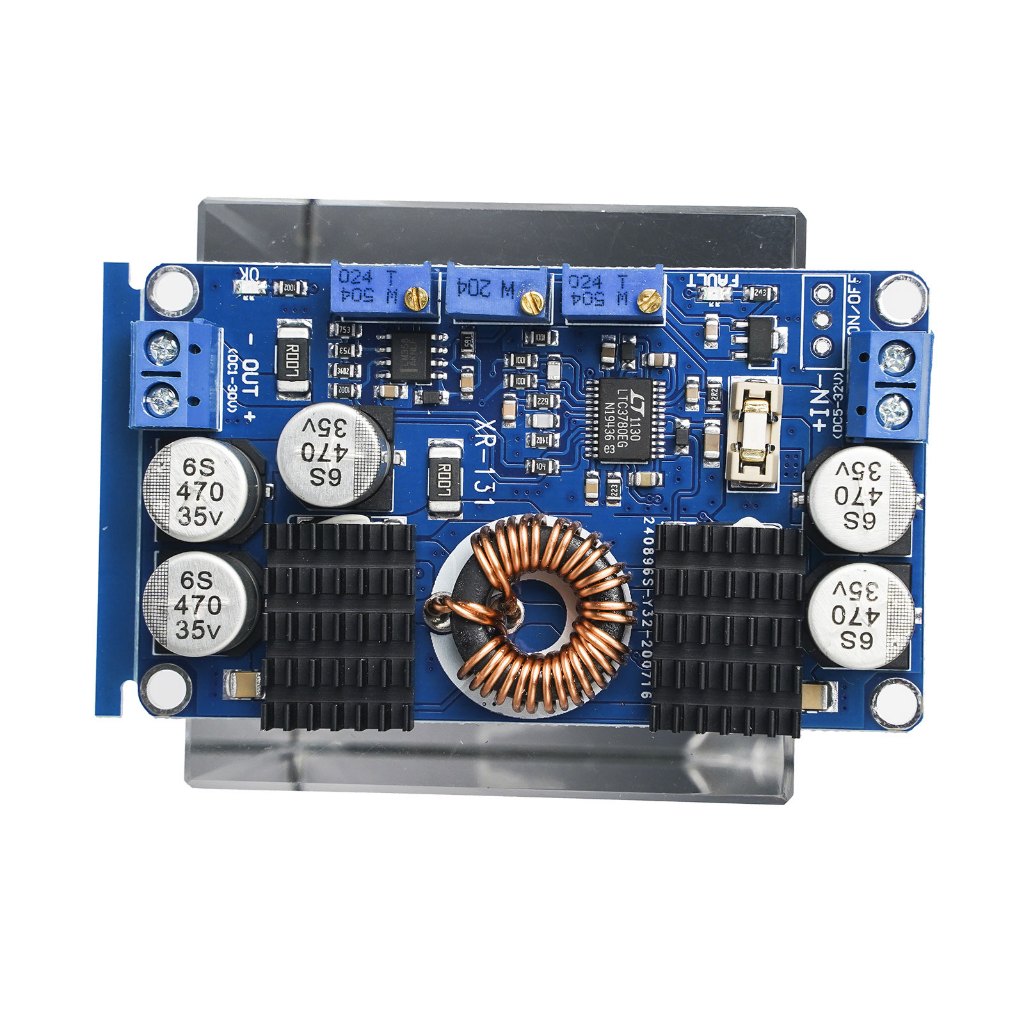

แหล่งจ่ายไฟนี้เป็นโมดูลจ่ายไฟตัวควบคุมแรงดันไฟฟ้าประสิทธิภาพสูงเมื่อแรงดันอินพุตต่ำลงสูงขึ้นและเท่ากับแรงดันขาออกสามารถรักษาแรงดันขาออกให้เสถียรและไม่เปลี่ยนแปลงสำหรับตัวอย่างเช่นเมื่อ การตั้งค่าเอาต์พุตคือ 12v จากนั้นแรงดันอินพุตจะเปลี่ยนไประหว่าง 5~32V แรงดันขาออกจะถูกควบคุมที่ 12v โดยไม่ต้องเปลี่ยนโมดูลนี้มีฟังก์ชั่นการป้องกันที่สมบูรณ์แบบและสามารถใช้กับการชาร์จพลังงานแสงอาทิตย์ได้
ข้อดีของผลิตภัณฑ์:

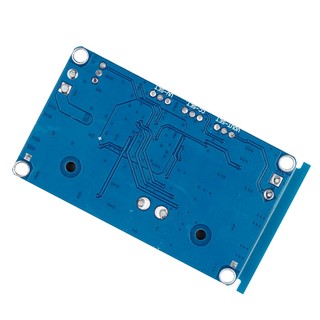

แผงวงจรใช้กระบวนการชุบทองคำหนา 1.6 ชิ้น
อินพุตใช้หลอดฟิวส์แบบถอดเปลี่ยนได้เพื่อปกป้องพลังงานและอุปกรณ์
ตัวเก็บประจุความถี่สูงทั้งเวอร์ชันของอิเล็กโทรไลซิสใช้แพทช์ดั้งเดิมที่นำเข้าความต้านทานต่ำและตัวเก็บประจุความถี่สูงเพื่อให้สามารถลดหัวนมลงเป็นจุดเยือกแข็งได้

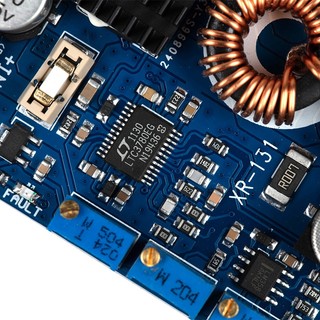

IC แบบดั้งเดิมของ IC ใช้ IC นำเข้า;
แรงดันไฟฟ้าคงที่กระแสคงที่ (MPPT เหมาะสำหรับการชาร์จพลังงานแสงอาทิตย์)
ไฟแสดงสถานะข้อผิดพลาดขาออกการเปลี่ยนแรงดันขาออกร้ายแรงเกินไปการลัดวงจรและความล้มเหลวอื่น ๆ จะสว่างขึ้น

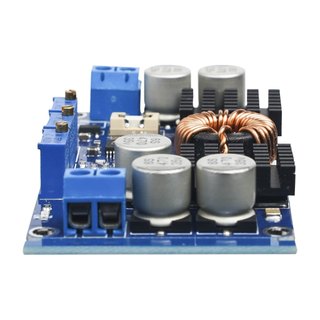

การกระจายความร้อนแบบออกซิไดซ์ผลการกระจายความร้อนดีกว่าผลแผ่นอลูมิเนียมธรรมชาติ
การเหนี่ยวนำทำจากเหล็ก - อลูมิเนียมและความร้อนมีขนาดเล็กลง
คุณสามารถซื้อและใช้โมดูลแรงดันไฟฟ้าของเราได้โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียดมิฉะนั้น บริษัท จะไม่ได้รับการรับประกันแทนที่เนื่องจากความเสียหายที่เกิดจากการใช้งานที่ไม่เหมาะสม
โมดูลนี้เป็นของโมดูลนี้ของแหล่งจ่ายไฟขั้นตอนขึ้นอัตโนมัติและแรงดันขาออกสามารถรักษาเสถียรภาพและไม่เปลี่ยนแปลงเมื่อแรงดันขาเข้าต่ำกว่าสูงกว่าและเท่ากับแรงดันขาออกสำหรับตัวอย่างการตั้งค่าเอาต์พุตคือ เมื่อแรงดันอินพุตเปลี่ยนไประหว่าง 5~32V แรงดันขาออกมีเสถียรภาพที่ 12v; มีกระแสคงที่แรงดันคงที่ภายใต้การป้องกันแรงดันไฟฟ้าและไฟแสดงสถานะเอาต์พุตฟังก์ชันบ่งชี้ความผิดพลาดเอาต์พุตมีเกิน ปัจจุบันแรงดันไฟฟ้าเกินการป้องกันไฟฟ้าลัดวงจร ส่วนประกอบทั้งหมดสามารถบรรลุการใช้งานระดับอุตสาหกรรม สามารถใช้ได้อย่างสมบูรณ์แบบในโอกาสต่างๆเช่นการชาร์จไดรเวอร์ LED กำลังสูงอุปกรณ์แหล่งจ่ายไฟแหล่งจ่ายไฟแหล่งจ่ายไฟรถยนต์ ฯลฯ
พารามิเตอร์ไฟฟ้า:
1. แรงดันไฟฟ้าอินพุต: DC5-32V ขอแนะนำให้ใช้แรงดันไฟฟ้าที่สูงกว่า 10V
2. แรงดันขาออก: DC1V-30V ปรับได้ต่อเนื่อง
3. กระแสไฟขาออก: 10A (สูงสุด) ภายใน 7A เป็นเวลานาน
4. กำลังขับ: ระยะยาว 80w, สูงสุด 130W, มากกว่า 80w โปรดเสริมสร้างการกระจายความร้อน
5. เอาต์พุตกระเพื่อม: 50mV (12V ถึง 12v, 5A วัด);
6. การป้องกันการเชื่อมต่อแบบย้อนกลับอินพุตอินพุต: ไม่มีหากจำเป็นโปรดเชื่อมต่อไดโอด Schottky ในซีรีส์ที่ปลายอินพุต
7. เอาท์พุทป้องกันการชลประทานย้อนกลับ: ไม่หากใช้สำหรับการชาร์จแบตเตอรี่หรือโหลดเป็นโหลดทางอารมณ์ในตัวโปรดเชื่อมต่อไดโอด Schottky ในซีรีส์ที่ปลายเอาต์พุต
8. 15 มม. ขนาด: 77.6 * 46.5 * 15 มม.
9.การป้องกันไฟฟ้าลัดวงจร: ใช่;
10.น้ำหนักประมาณ 45 กรัม;
วิธีการแก้จุดบกพร่อง:
１．วิธีการปรับการป้องกันแรงดันไฟฟ้าต่ำของแบตเตอรี่แบบใช้ตะกั่วกรด 12V: (ใช้การตั้งค่าแบตเตอรี่ตะกั่วกรด 12V, การป้องกันแรงดันไฟฟ้าต่ำ 10V, เอาต์พุตปิดเป็นตัวอย่าง)
อินพุตเชื่อมต่อกับแหล่งจ่ายไฟที่เสถียรแรงดันไฟฟ้าและปรับเป็น 10v ปรับโพเทนชิออมิเตอร์ป้องกันแรงดันไฟฟ้าตก (เพิ่มขึ้นตามเข็มนาฬิกาและการลดทวนเข็มนาฬิกา) จนกว่าไฟแสดงความผิดปกติ (ไฟสีแดง) จะติดสว่างนั่นคือ การตั้งค่าสำเร็จ เพื่อให้แบตเตอรี่หมดลงเหลือ 10v จะตัดแหล่งจ่ายไฟโดยอัตโนมัติและปกป้องแบตเตอรี่จากความเสียหาย
โดยทั่วไปแล้วจะสามารถตั้งค่าได้: หากไม่ได้ใช้พลังงานจากแบตเตอรี่ก็สามารถตั้งค่าได้
2.วิธีการปรับแรงดันขาออก: อินพุตไปยังแหล่งจ่ายไฟ (แรงดันไฟฟ้าสูงกว่าภายใต้ค่าการป้องกันแรงดันไฟฟ้า), ไฟสีแดงไม่สว่างขึ้น, ไฟสีน้ำเงิน, เอาต์พุตเป็นมัลติมิเตอร์, ปรับโพเทนชิออมิเตอร์แรงดันขาออก (เพิ่มตามเข็มนาฬิกา, การลดทวนเข็มนาฬิกา), แรงดันไฟฟ้าที่จำเป็น;
ไฟสีน้ำเงินติดสว่างและในทางกลับกันมีความผิดพลาดการป้องกันแรงดันไฟฟ้าขาออก, การป้องกันไฟฟ้าลัดวงจรโดยปกติจะไม่ติด, ไฟสีน้ำเงินติดสว่างและในทางกลับกันคือความผิดพลาด, การป้องกันแรงดันไฟฟ้าขาเข้า, การป้องกันกระแสเกินเอาต์พุต, การป้องกันไฟฟ้าลัดวงจรขาออก, โปรดแก้ไขปัญหา ข้อบกพร่องและเปิดเครื่องใหม่
3.วิธีการปรับกระแสไฟขาออกของเอาต์พุต: (ใช้อินพุต 12v เพื่อชาร์จแบตเตอรี่ตะกั่วกรด 12v, กระแสไฟชาร์จ 5A เป็นตัวอย่าง)
อินพุตเชื่อมต่อกับแหล่งจ่ายไฟ 12V เอาต์พุตเชื่อมต่อกับแอมป์มิเตอร์ขนาน (ปากกาทดสอบสีแดงเชื่อมต่อกับเอาต์พุตเป็นบวกปากกาทดสอบสีดำ
