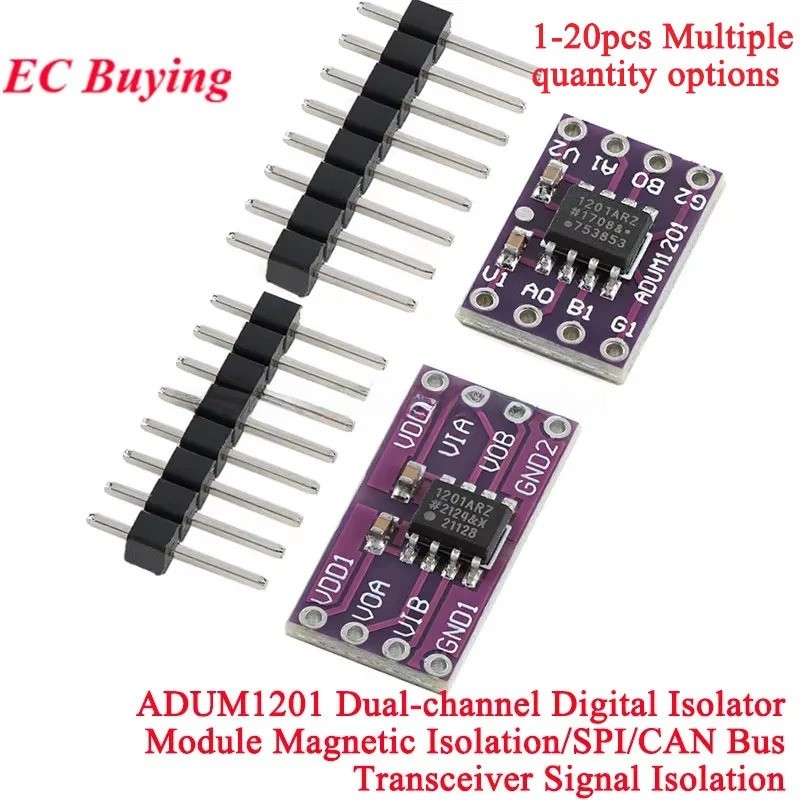

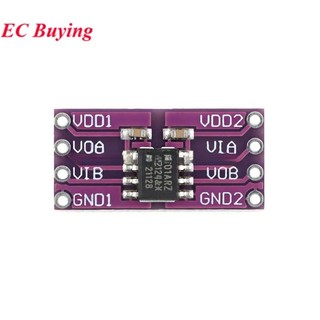

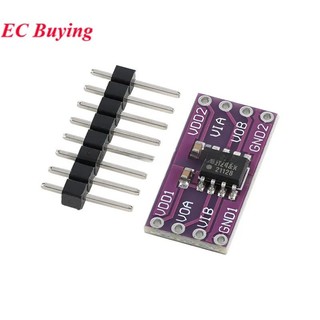

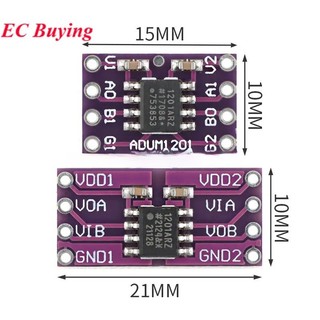

ADUM1201 โมดูลบอร์ดแม่เหล็กเปลี่ยน Optocouplers MCU1201 ADUM-1201 ADUM1201ARZ การแยกสัญญาณ/SPI/CAN Bus

ADUM1201 เครื่องแยกแม่เหล็กดิจิตอลสองช่องทางแทนที่ optocoupler


เนื่องจากเป็นไปตามเทคโนโลยี iCoupler ADUM1201 จึงมีข้อดีหลายประการเกี่ยวกับ optocouplers:


อัตราการเข้าถึง 125Mbps ความเร็วที่สูงขึ้นอัตราการเข้าถึง 125Mbps


การใช้พลังงานต่ำลงการใช้พลังงานน้อยกว่า 1/10 ของ optocoupler แบบเดิมที่อัตราการส่งข้อมูลเท่ากันและกระแสไฟฟ้าขั้นต่ำในการทำงานคือ 0.8mA


ประสิทธิภาพที่สูงขึ้นความแม่นยำในการจับเวลาการปราบปรามโหมดทั่วไปแบบชั่วคราวและการจับคู่ช่องสัญญาณดีกว่าคู่แข่งแบบเดิม


พื้นที่วงจรพิมพ์ (PCB) เป็น 40% ของ optocoupler แบบเดิม


แอพพลิเคชั่นที่ยืดหยุ่นมากขึ้น ซึ่งแตกต่างจาก optocouplers แบบเดิมตัวแยกดิจิตอล iCoupler แบบหลายช่องสัญญาณสามารถให้ช่องทางการสื่อสารไปข้างหน้าและย้อนกลับในชิปเดียวกัน


ปลายทั้งสองด้านที่แยกได้โดย ADUM1201 มีแหล่งจ่ายไฟและพื้นอ้างอิงของตัวเองและช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟอยู่ระหว่าง 2.7V ถึง 5.5V ซึ่งสามารถให้แหล่งจ่ายไฟแรงดันไฟฟ้าต่ำได้จึงช่วยลดการใช้พลังงานของระบบต่อไป ตัวเก็บประจุ A A 0.01μF ถึง 0.1μF จำเป็นต้องเชื่อมต่อระหว่างแหล่งจ่ายไฟกับพื้นอ้างอิงเพื่อกรองสัญญาณรบกวนความถี่สูง ระยะห่างระหว่างตัวเก็บประจุและแหล่งจ่ายไฟควรอยู่ภายใน 20 มม. เพื่อให้สามารถกรองผลได้ดีขึ้น เนื่องจากช่องแยกสองช่องมีการจับคู่กันอย่างมากจึงใช้ทางข้ามระหว่างช่องสัญญาณมีขนาดเล็กมากและใช้การออกแบบอินพุตและเอาต์พุตสองช่องสัญญาณย้อนกลับซึ่งเหมาะมากสำหรับการส่งผ่านสองทิศทางและลักษณะการรับสัญญาณของ รถบัส RS232 ประกอบด้วยรถบัส RS232 ซึ่งช่วยลดความซับซ้อนของการเชื่อมต่อฮาร์ดแวร์ระหว่างตัวแยกและปลายแยก มันควรจะตั้งข้อสังเกตว่า GND1 และ GND2 เป็นสองพื้นที่อ้างอิงที่แตกต่างกันมิฉะนั้นผลการแยกจะไม่ประสบความสำเร็จ


นอกจากนี้ควรสังเกตว่าเมื่อ ADUM1201 ทำงานได้ตามปกติแหล่งจ่ายไฟที่ปลายทั้งสองข้างจะต้องเปิดเครื่องพร้อมกันเพื่อให้แน่ใจว่าทั้งสองช่องของ ADUM1201 สามารถทำงานได้ตามปกติ ชิปทั้งหมดจะทำงานไม่ถูกต้องหากไม่มีใครเปิดเครื่องชิปทั้งหมดจะทำงานไม่ถูกต้อง
