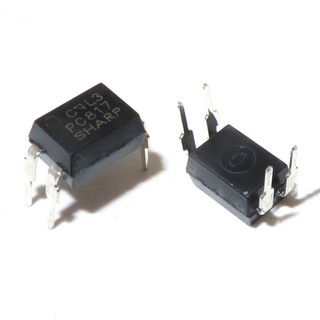

ไอซี PC817 Photocoupler แยกฝังไฟฟ้า ,สื่อสารต่างแรงดัน
★ 4.9
ขายแล้ว 10
฿4
ร้าน Lanna Electronics
ร้านแนะนำ
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 09/10/2026 03:36 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
IC PC817
เป็นอุปกรณ์ที่เรียกว่า
Optocoupler
หรือ
Opto-Isolator
ซึ่งทำหน้าที่เชื่อมต่อสัญญาณระหว่างวงจรสองส่วนโดยใช้ "แสง" เป็นตัวกลาง เพื่อแยกกราวด์และไฟฟ้าออกจากกันอย่างเด็ดขาด
1ชิ้น = 1ตัว
🧐สงใสในการใช้งานทักสอบถามก่อน🧐
🔎 พบปัญหาการใช้งานปรึกษาเบื้องต้นฟรี ทักแชทได้เลย
หรือ Line: @667ijifgo
🚚จัดส่งมาตรฐาน
ภาคเหนือ 1-2 วัน
ภาคกลาง 2-3 วัน
🔧 สินค้าทุกชิ้นมีการรับประกัน 🔧
เปลี่ยนฟรีทันทีภายใน 7 วัน 📅
หากเกิดความเสียหายจากทางร้านและการขนส่ง
📑 รายละเอียดเพิ่มเติม
หัวใจสำคัญของ PC817 คือการรวมเอา
Infrared LED
และ
Phototransistor
ไว้ในตัวถังเดียวกัน ช่วยป้องกันไม่ให้แรงดันไฟฟ้าสูงจากฝั่ง Output กระโดดข้ามไปทำความเสียหายให้กับไมโครคอนโทรลเลอร์ (เช่น ESP32 หรือ Arduino) ในฝั่ง Input
1. คุณสมบัติทางเทคนิค (Specifications)
จำนวนช่อง: 1 ช่อง (Single Channel)
แรงดันแยกกัน (Isolation Voltage): 5,000 Vrms (5kV)
แรงดัน VCE สูงสุด: 35V (ฝั่ง Collector-Emitter)
กระแส Collector สูงสุด: 50mA
Current Transfer Ratio (CTR): 50% ถึง 600% (ที่ IF = 5mA, VCE = 5V)
รูปแบบตัวถัง: DIP-4 (แบบขาเสียบ 4 ขา)
ความเร็วในการตอบสนอง: Rise/Fall time ประมาณ 18$\mu$s
2. รายละเอียดขาใช้งาน (Pinout)
มีทั้งหมด 4 ขา ดังนี้:
ขา 1 (Anode): ขาบวกของ LED ภายใน (ฝั่ง Input)
ขา 2 (Cathode): ขาลบของ LED ภายใน (ฝั่ง Input)
ขา 3 (Emitter): ขา E ของ Phototransistor (ฝั่ง Output)
ขา 4 (Collector): ขา C ของ Phototransistor (ฝั่ง Output)
