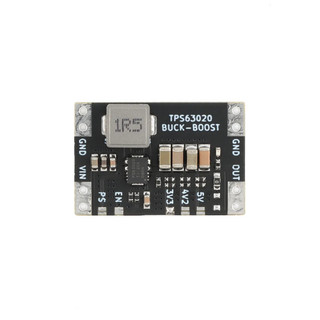

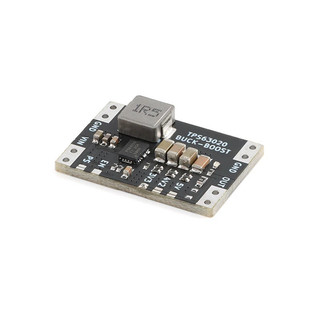

TPS63020 3.3V 4.2V 5V แบตเตอรี่ลิเธียมอัตโนมัติ Boost Buck Step Up Down โมดูล XL63020 Microcontroller Power ระลอกน้ําต่ํา

โมดูลนี้ใช้ชิปพิเศษ TI TPS63020 สำหรับการควบคุมแรงดันไฟฟ้าและการควบคุมโดยมีเสียงกระเพื่อมเอาต์พุตต่ำและประสิทธิภาพที่มั่นคง ความถี่ในการสลับสูงถึง 2.4MHZ และกระแสไฟขาออกส่วนใหญ่มากกว่า 900ma มีเอาต์พุตหลายรุ่น 3.3V, 4.2V และ 5V ซึ่งเหมาะสำหรับโอกาสต่างๆที่ไมโครคอนโทรลเลอร์ 3.3V 5V ใช้แบตเตอรี่ปลาคาร์พและ USB สำหรับจ่ายไฟ ในทำนองเดียวกัน โมดูลนี้สงวนสองโหมดสำหรับผู้ใช้ที่จะเลือกใช้ ได้แก่ โหมดการทำงานทั่วไปและโหมดประหยัดพลังงาน
โมดูลนี้มีโครงสร้างแรงดันไฟฟ้าขึ้นและลงโดยทั่วไปโดยมีช่วงแรงดันไฟฟ้าอินพุต 1.8-5.5V และกระแสไฟขาออกตรงตามความต้องการของแหล่งจ่ายไฟของรุ่นต่างๆเช่น STM32, ESP32 และ 51 ไมโครคอนโทรลเลอร์บอร์ดติดตั้งไฟแสดงสถานะ LED สีแดงและรองรับโหมดประหยัดพลังงานเพื่อเพิ่มความต่อเนื่องของอุปกรณ์อินพุตเช่นแบตเตอรี่เวลาบิน

2、 การแนะนำพารามิเตอร์
ประเภทโมดูล: แรงดันไฟฟ้าเพิ่มขึ้นและการจ่ายไฟตก
แรงดันไฟฟ้าอินพุต: DC 1 8-5.5V

กระแสไฟขาออก:
3.3V @ 1.3A / 4.2V @ 1A / 5V @ O.9A

อินพุต 3.7V)
แรงดันขาออก: DC 3 3 / 4.2 / 5V
ความถี่ในการสลับ: ประมาณ 2.4MHZ
โหมดการทำงาน:
โหมดประหยัดพลังงานปกติ / ประหยัดพลังงาน
วิธีการปรับ: การเลือกแผ่นจัมเปอร์,
1.3/4.2/5V

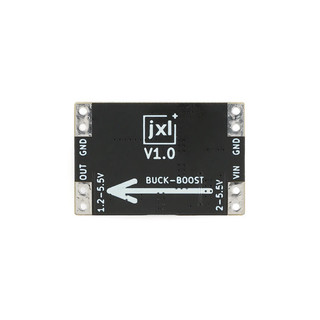

อินเทอร์เฟซโมดูลโมดูลโมดูลพื้นที่ขนาดใหญ่: แผ่นบัดกรีขนาดใหญ่ (สามารถเชื่อมต่อกับพินแถว 2.54 มม. ได้ด้วย)

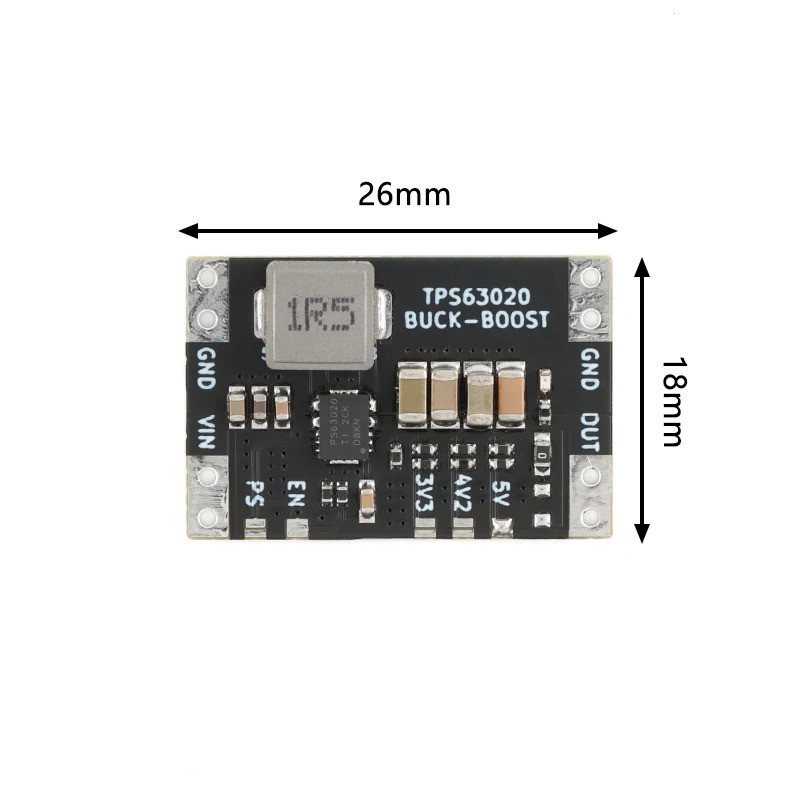

ขนาดโมดูล: 17.4x26 2 มม. (การวัดด้วยตนเองพร้อมค่าเบี่ยงเบน)

ผู้ใช้สามารถปรับแต่งแรงดันขาออกแรงดันขาออกสั้น 3V3 แผ่นแรงดัน 3.3V เอาต์พุตแผ่น 4V2 เดียวกัน 4.2V อย่าลัดวงจรหลายแผ่นในเวลาเดียวกัน

เกี่ยวกับผลผลิต
1 โมดูลไม่ใช่การออกแบบพลังงานสูง แต่เหมาะสำหรับแหล่งจ่ายไฟอุปกรณ์ MCU ส่วนใหญ่ดังนั้นอย่าให้เกินค่าที่ทดสอบไว้ต่อไปนี้เมื่อใช้งานโดยเฉพาะกระแสโหลด
2. แรงดันไฟฟ้าขั้นต่ำของโมดูลสามารถเข้าถึง 1.8V ได้ แต่กำลังขับมีขนาดเล็กเมื่อแรงดันไฟฟ้าต่ำดังนั้นเราขอแนะนำให้ใช้กระแสไฟขาออกสูงสุดภายใต้แรงดันไฟฟ้าอินพุตที่แตกต่างกันที่วัดได้ด้านล่าง
3 เกี่ยวกับโหมดประหยัดพลังงานและไฟแสดงสถานะเอาต์พุตเนื่องจากมีอยู่ของไฟแสดงสถานะการใช้พลังงานคงที่ในโหมดประหยัดพลังงานยังคงสูงหากผู้ใช้ต้องการโหมดประหยัดพลังงานและทำ ไฟแสดงสถานะคุณสามารถถอดไฟแสดงสถานะเพื่อลดการใช้พลังงานคงที่
4 ผู้ใช้สามารถปรับแต่งแรงดันขาออกแรงดันเอาต์พุต 3V3 แผ่นสั้นแรงดัน 3.3V เอาต์พุตแผ่น 4V2 เดียวกัน 4.2V ห้ามไฟฟ้าลัดวงจรหลายแผ่นในเวลาเดียวกันหากคุณต้องการแรงดันขาออก ไม่อยู่ภายใน ช่วงของแผ่นจัมเปอร์สามแผ่นจากนั้นคุณสามารถตัดการเชื่อมต่อแผ่นจัมเปอร์สามแผ่นเชื่อมตัวต้านทาน 0603 สองตัวที่ตำแหน่งของ ADJ การเชื่อม R1 บิต 0Q เริ่มต้น R2 สงวนไว้สำหรับผู้ใช้ สูตรสำหรับการคำนวณแรงดันขาออกมีดังนี้
1 + R2 = 180K * (เอาต์พุต * 0.5-1)
พารามิเตอร์การวัดดังต่อไปนี้วัดในโหมด PWM เพื่อให้ได้โมดูลเอาท์พุท
กระแสไฟฟ้าสูงสุด () สามารถนำมาใช้โดยอ้างอิงจากตารางด้านล่าง

พารามิเตอร์ข้างต้นเป็นพารามิเตอร์ที่วัดได้ ซึ่งสูงกว่าในกรณีส่วนใหญ่

ข้อโต้แย้งการโต้แย้งที่เกิดขึ้น

5 สำหรับการโหลดไม่แนะนำให้มีโหลดอุปนัยกำลังสูงกระแสเริ่มต้นแบบอุปนัยมีขนาดใหญ่ขึ้นและง่ายต่อการเผาโมดูลกระแสไฟฟ้าที่ได้รับการจัดอันดับตรงตามเงื่อนไข แต่เป็นเรื่องง่าย โมดูลไม่สามารถให้กระแสเริ่มต้นที่โหลดต้องการได้ส่งผลให้เกิดความเหนื่อยหน่าย
