รายละเอียดสินค้าจากร้านค้า
หมายเหตุ: ตัวควบคุมนี้เหมาะสำหรับแบตเตอรี่ตะกั่วกรดต่างๆ (รวมถึงช่องเปิด ซีล เจล ฯลฯ) โปรดอย่าใช้เพื่อชาร์จแบตเตอรี่อื่นๆ (รวมถึงแบตเตอรี่ลิเธียม แบตเตอรี่นิกเกิล-เมทัลไฮไดรด์ ฯลฯ)
คำอธิบาย:

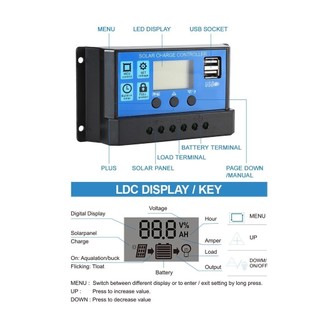

หน้าจอ LCD ช่วยให้คุณทราบสถานะและข้อมูล คุณยังสามารถสลับโหมดและการกำหนดค่าพารามิเตอร์ได้อย่างง่ายดาย และคุณสามารถใช้คอนโทรลเลอร์ในสถานที่ต่างๆ เช่น บ้าน อุตสาหกรรม และธุรกิจ การป้องกันกระแสเกินในตัว, การป้องกันไฟฟ้าลัดวงจร, การป้องกันขั้วย้อนกลับ, การป้องกันวงจรเปิด, การกู้คืนอัตโนมัติ และไม่มีความเสียหายต่อคอนโทรลเลอร์ ให้การป้องกันที่เชื่อถือได้สำหรับอุปกรณ์ของคุณ
*ลำดับย้อนกลับมีผลเมื่อถอนการติดตั้ง!
*ลำดับที่ไม่เหมาะสมอาจทำให้คอนโทรลเลอร์เสียหายได้!
* แรงดันไฟฟ้าสีแดงทั้งหมด X2 ขณะใช้ระบบ 24V
* ตัวควบคุมพลังงานแสงอาทิตย์นี้ไม่กันน้ำ โปรดติดตั้งในร่มหรือกลางสายฝน
ข้อมูลจำเพาะ:
คอนโทรลเลอร์ไมโครอุตสาหกรรมที่สร้างขึ้น
การตั้งค่าปุ่มเดียว, จอแสดงผลแบบดิจิตอล, ฟังก์ชันหน่วยความจำอัตโนมัติ
จัดการค่าใช้จ่ายPWM ได้ 4 ขั้นตอน
ป้องกันการลัดวงจรในตัวการป้องกันวงจรเปิดการป้องกันแบบย้อนกลับการป้องกันการโหลดเกิน
การป้องกันกระแสไฟฟ้าย้อนกลับแบบDual mosfet การผลิตความร้อนต่ำ
ด้วยระบบจับเวลาและเซ็นเซอร์แสงระบบนี้สามารถใช้งานได้กับระบบแสงจากแสงอาทิตย์

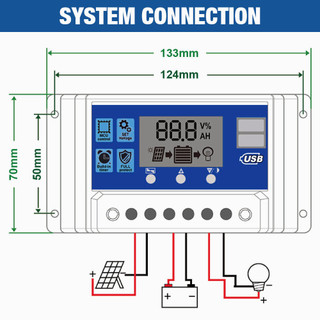

การเชื่อมต่อระบบ:
1. ต่อแบตเตอรี่กับตัวปรับประจุ - บวกและลบ จะแสดงเป็น 1 หากตรวจพบแบตเตอรี่ 12V 2 หากตรวจพบแบตเตอรี่ 24V
2. เชื่อมต่อแผงเซลล์แสงอาทิตย์กับตัวควบคุม - บวกและลบ
3. เชื่อมต่อผู้บริโภคเข้ากับตัวควบคุมการประจุ - บวกและลบ
4. คำสั่งย้อนกลับจะใช้เมื่อทำการถอนการติดตั้ง คำสั่งลำดับที่ไม่เหมาะสมอาจทำให้ตัวควบคุมเสียหายได้!
คำแนะนำเพื่อความปลอดภัย:
1. ตรวจสอบให้แน่ใจว่าแบตเตอรี่ของคุณมีแรงดันไฟฟ้าเพียงพอสำหรับตัวควบคุมเพื่อรับรู้ชนิดของแบตเตอรี่ก่อนการติดตั้งครั้งแรก
2. สายแบตเตอรี่ควรสั้นที่สุดเพื่อลดความสูญเสีย
3. ตัวควบคุมเหมาะสำหรับแบตเตอรี่กรดตะกั่วเท่านั้น: ไม่เหมาะสำหรับนิกเกิลโลหะไฮไดรด์ไอออนลิเธียมหรือแบตเตอรี่ชนิดอื่น ๆ
4. ตัวควบคุมการประจุจะเหมาะสำหรับการควบคุมโมดูลแสงอาทิตย์เท่านั้น อย่าเชื่อมต่อแหล่งจ่ายไฟอื่นกับตัวควบคุมการประจุไฟ
แอพลิเคชัน: ควบคุมระบบพลังงานแสงอาทิตย์
ปัจจุบัน: 60A/30A/20A/10A
ตัวควบคุมไมโครอุตสาหกรรมแบบ Build-in.
การตั้งค่าหนึ่งปุ่ม
จอแสดงผลดิจิตอล
การจัดการค่าใช้จ่าย PWM 3ขั้นตอนอย่างเต็มที่
Build-in ป้องกันการลัดวงจร, การป้องกันวงจรเปิด, การป้องกันย้อนกลับ, การป้องกันมากกว่าโหลด
การป้องกันกระแสไฟย้อนกลับแบบคู่ MOS
มีตัวเลือกรุ่น 10A 20A 30A 60A:
10A:
ถ้าแบตเตอรี่ของคุณเป็น 12V อินพุตแผงโซลาร์เซลล์สูงสุดคือ 25V 120W
ถ้าแบตเตอรี่ของคุณเป็น 24V อินพุตแผงโซลาร์เซลล์สูงสุดคือ 50V 240W
20A:
หากแบตเตอรี่ของคุณเป็น 12V อินพุตแผงโซลาร์เซลล์สูงสุดคือ 25V 240W
ถ้าแบตเตอรี่ของคุณเป็น 24V อินพุตแผงโซลาร์เซลล์สูงสุดคือ 50V 480W
30A：
ถ้าแบตเตอรี่ของคุณเป็น 12V อินพุตแผงโซลาร์เซลล์สูงสุดคือ 25V 360W
ถ้าแบตเตอรี่ของคุณเป็น 24V อินพุตแผงโซลาร์เซลล์สูงสุดคือ 50V 720W
60A：
ถ้าแบตเตอรี่ของคุณเป็น 12V อินพุตแผงโซลาร์เซลล์สูงสุดคือ 25V 780W
ถ้าแบตเตอรี่ของคุณเป็น 24V อินพุตแผงโซลาร์เซลล์สูงสุดคือ 50V 1560W
