PT4115 1-10S LED คงที่ไดร์เวอร์เอาท์พุทโมดูล DC12V PWM Dimming

คุณสมบัติพิเศษ:
1. โมดูล PT4115 รวมสวิตช์เปิดปิดภายในการออกแบบวงจรที่ง่ายขึ้น
2. ใช้เทคโนโลยีการสุ่มตัวอย่างกระแสสูงเพื่อตั้งค่ากระแสไฟ LED เฉลี่ยอย่างแม่นยำเพื่อให้แน่ใจว่าเอาต์พุตคงที่ในปัจจุบัน

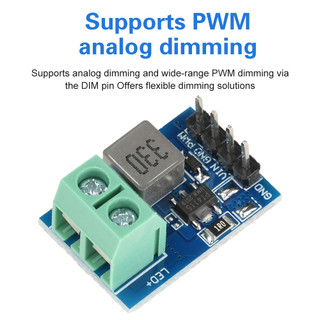

3. รองรับการลดแสงแบบอะนาล็อกและการลดแสง PWM ระยะกว้างผ่านพิน DIM ให้โซลูชันลดแสงที่ยืดหยุ่น

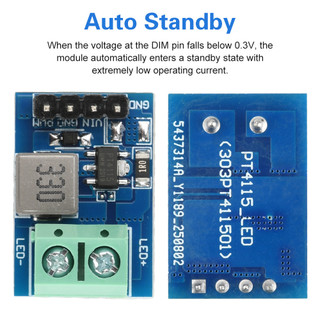

4. โดยอัตโนมัติจะเข้าสู่โหมดกระแสไฟสแตนด์บายต่ำพิเศษเมื่อแรงดันไฟฟ้าพิน DIM ลดลงต่ำกว่า 0.3V

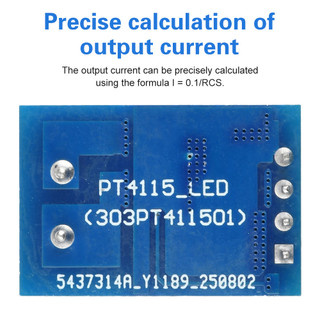

5. กระแสไฟขาออกที่คำนวณได้อย่างแม่นยำผ่านสูตร: I = 0.1 / RCS

พารามิเตอร์พารามิเตอร์พารามิเตอร์
แหล่งจ่ายไฟ: DC 12V
โหมดเอาต์พุตคงที่: เอาต์พุตคงที่
ขอบเขตการใช้งาน: แถบ LED และโมดูลที่คล้ายกัน

วิธีการทดสอบ:
1. นี่คือบอร์ดคงที่ประเภทบั๊กที่มีช่วงอินพุต 5-32V แรงดันไฟฟ้าอินพุตต้องเกินแรงดันไฟฟ้าที่ต้องการของ LED อย่างน้อย 1V; มิฉะนั้นกระแสไฟฟ้าจะไม่ถึงค่าที่ตั้งไว้ ตัวอย่างเช่นไฟ LED 6V สองสายต้องการอินพุต 7V อย่างน้อยเพื่อให้แสงสว่าง - อินพุต 5V จะไม่เปิดใช้งาน
2. นี่คือบอร์ดปัจจุบันคงที่ไม่ใช่ตัวควบคุมแรงดันไฟฟ้าบั๊ก แรงดันไฟฟ้าจะปรับเป็นแรงดันไฟฟ้าที่ต้องการโดยอัตโนมัติ ควบคุมเฉพาะกระแสไฟฟ้า แรงดันไฟฟ้าจะปรับเป็นแรงดันไฟฟ้าที่ต้องการของ LED โดยอัตโนมัติ ตัวอย่างเช่นเมื่อเชื่อมต่อ LED 3V เพียงครั้งเดียวแรงดันไฟฟ้าอินพุต (5-32V) จะรักษาแรงดันไฟฟ้าของ LED ไว้ที่ประมาณ 3V ต้องใช้ประมาณ 6V อย่าวัดแรงดันขาออกภายใต้สภาวะไม่มีโหลดเนื่องจากไม่มีโหลดเอาต์พุตเท่ากับแรงดันไฟฟ้าอินพุตและเป็นแรงดันผี
3. สูตรการคำนวณปัจจุบันเอาต์พุต: 1 = 0.1 / RCS กระแสสูงสุดของบอร์ดจะถูกกำหนดโดยค่าตัวต้านทาน 1R = 500mA, R330 = 300mA, 1R = 100mA บอร์ดมีตัวต้านทานการสุ่มตัวอย่างเพียงตัวเดียว (1R = 100mA) ตัวต้านทาน 1R สองตัวพร้อมกันให้ตัวต้านทาน 1R สองตัวควบคู่กันให้ 100mA + 100mA = 200mA หนึ่ง R330 = 300mA สอง R330 = 600mA; R200 = 500mA, R200 + R200 = 1A, R200 + R330 = 800mA

แพคเกจรวมแพ็คเกจรวม
โมดูล * 1
