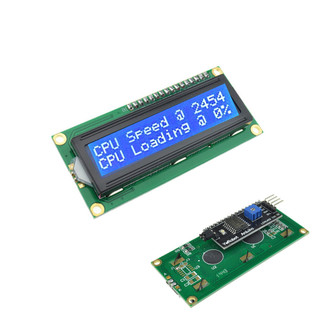

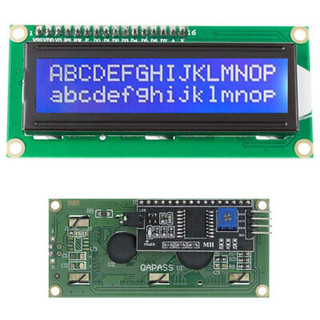

จอแสดงผล 1602 LCD (Blue Screen) 16x2 LCD พร้อมบัดกรี I2C Adapter

จอแสดงผล 1602 LCD (Blue Screen) 16x2 LCD พร้อมบัดกรี I2C Adapter

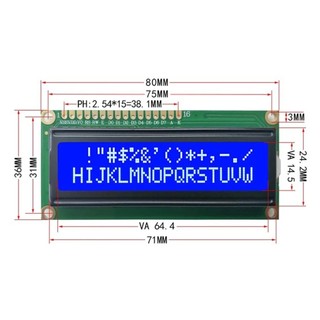

โมดูล I2C LCD พร้อมหน้าจอ LCD 1602 (ขนาด 16 ตัวอักษร 2 แถว) พื้นหลังสีฟ้า ตัวหนังสือสีขาว ใช้ไฟเลี้ยง 5V โดยใช้สายไฟเพียง 4 เส้น สะดวก ใช้งานง่าย ช่วยให้เหลือขา Arduino ไว้ใช้งานที่สำคัญอย่างอื่น มีไลบารีมาตรฐานพร้อมใช้งาน

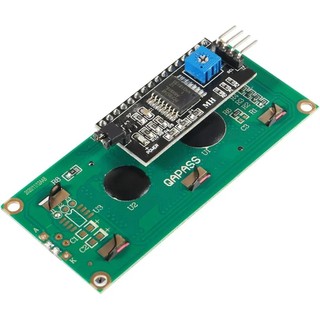

ถ้าจอ LCD ตัวอักษรลางๆ หรือไม่แสดงตัวอักษร ให้เอาไขควงหมุน ปรับ Contrast โดยให้หมุนตัว R ปรับค่าได้ แบบ Trimpot สีฟ้า ด้านหลังจอ

I2C Address มี 2 เบอร์ ดังนั้นการกำหนด Address ต้องเขียนให้ถูกต้องด้วย
ในบางกรณี Address ของ I2C เป็น 0x3f ให้เปลี่ยน 0x27 เป็น 0x3F
- LiquidCrystal_I2C lcd(0x27, 16, 2);
- LiquidCrystal_I2C lcd(0x3F, 16, 2);
ตัวอย่างการเชื่อมต่อจอ 1602 LCD with I2C Adapter กับบอร์ด Arduino
- Vcc - 5V
- Gnd - Gnd
- SDA - 4
- SCL - 5
ตัวอย่างโคด 1602 LCD with Adapter Plate IIC I2C for Arduino

#include LiquidCrystal_I2C.h
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
lcd.init();
lcd.backlight();
lcd.setCursor(1, 0);
lcd.print("Hello World!");
}

void loop() {
}
