OneAudio แอมป์จิ๋ว ZK TB21 PRO แท้ บอร์ดขยายเสียง 2.1 แชนแนล บลูทูธ 50Wx2 +145W รองรับ WAV FLAC APE DIY เครื่องเสียง

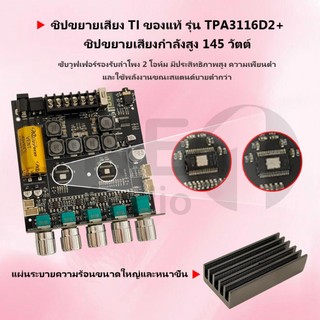

🔥 ZK-TB21 PRO บอร์ดขยายเสียง Bluetooth แบบ 2.1 แชนแนล

50W + 50W + 145W รุ่นเพิ่มพลังซับวูฟเฟอร์

รองรับ USB Lossless | เปลี่ยน Op-Amp ได้ | รองรับบอร์ดคาราโอเกะ | ระบบ Anti-POP แบบ Cascade

---

1. ภาพรวมสินค้า

ZK-TB21 PRO คือบอร์ดขยายเสียง Bluetooth แบบ 2.1 แชนแนล ประสิทธิภาพสูง
ออกแบบสำหรับงาน DIY ระบบเสียง และชุด HiFi ขนาดกะทัดรัด

กำลังขับ:

* ช่องซ้าย ≤50W
* ช่องขวา ≤50W
* ซับวูฟเฟอร์ ≤145W

ออกแบบเพิ่มกำลังย่านความถี่ต่ำ รองรับซับวูฟเฟอร์ 2Ω ให้เบสแน่น ลึก และทรงพลังมากขึ้น

เหมาะสำหรับ:

* งานประกอบลำโพง DIY
* ชุดเครื่องเสียงตั้งโต๊ะ
* อัปเกรดซับวูฟเฟอร์
* ระบบคาราโอเกะ
* โปรเจกต์เครื่องเสียงภายในบ้าน
* ระบบโฮมเธียเตอร์ขนาดเล็ก

---

2. ข้อมูลทางเทคนิค

▶ โครงสร้างแชนแนล

2.1 แชนแนล
ซ้าย + ขวา + ซับวูฟเฟอร์แยกอิสระ

---

▶ กำลังขับสูงสุด

* ซ้าย ≤50W
* ขวา ≤50W
* ซับวูฟเฟอร์ ≤145W

กำลังขับจริงขึ้นอยู่กับ:

* แรงดันไฟเลี้ยง
* กระแสไฟ
* ค่าความต้านทานลำโพง

แรงดันสูงขึ้น → กำลังขับสูงขึ้น
ความต้านทานต่ำลง → กำลังขับสูงขึ้น

---

▶ ลำโพงที่แนะนำ

ช่องซ้าย/ขวา:

* 20–50W
* 4–8Ω

ซับวูฟเฟอร์:

* 50–150W
* 2–8Ω

---

3. ข้อกำหนดด้านพลังงาน (สำคัญมาก)

ช่วงแรงดันไฟทำงาน:
12–24V DC

แนะนำใช้งาน:
24V 8A ขึ้นไป (อะแดปเตอร์ DC คุณภาพสูง)

ห้าม:

❌ ใช้ไฟ AC
❌ ใช้แบตเตอรี่ 24V (แรงดันตอนชาร์จเต็มจะเกินกำหนด)
❌ ใช้อะแดปเตอร์คุณภาพต่ำ

หากใช้โมดูลเพิ่มแรงดัน DC/DC:

ควรตั้งค่าไว้ที่ 80% ของแรงดันสูงสุด เพื่อลดความเสี่ยงจากแรงดันกระชาก

⚠ กำลังไฟของอะแดปเตอร์ต้องมากกว่ากำลังใช้งานจริงของบอร์ด

---

4. โหมดอินพุต

รองรับ 4 รูปแบบ:

1. Bluetooth (ลำดับความสำคัญสูงสุด)
2. AUX
3. PC USB
4. เล่นผ่านแฟลชไดรฟ์ USB

รองรับไฟล์ Lossless:

* WAV
* FLAC
* APE

ระยะ Bluetooth: ประมาณ 15 เมตร (พื้นที่โล่ง)

เมื่อใช้ AUX ต้องตัดการเชื่อมต่อ Bluetooth

---

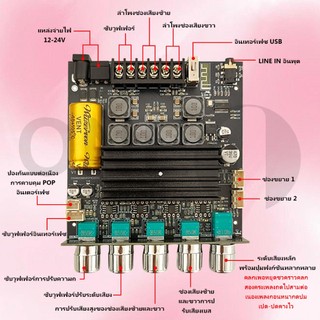

5. ระบบควบคุม

ปรับได้จากแผงหน้า:

* วอลลุ่มหลัก (พร้อมปุ่มมัลติฟังก์ชัน)
* ปรับเสียงแหลม ซ้าย/ขวา
* ปรับเสียงทุ้ม ซ้าย/ขวา
* ปรับระดับเสียงซับวูฟเฟอร์
* ปรับความถี่ซับวูฟเฟอร์

ปุ่มมัลติฟังก์ชัน:

* กดครั้งเดียว: หยุด/เล่น
* กดสองครั้ง: เพลงถัดไป
* กดสามครั้ง: เพลงก่อนหน้า
* กดค้าง: เปิด/ปิดเครื่อง

⚠ ช่องวอลลุ่มหลักด้านขวาสุด ต้องใช้โพเทนชิโอมิเตอร์ 10K แบบมีปุ่มกด
ตำแหน่งอื่นใช้ 50K มาตรฐานได้

---

6. ความสามารถในการขยาย

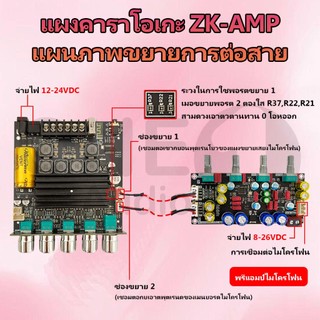

① รองรับบอร์ดคาราโอเกะ (ZK-AMP)

สามารถเชื่อมต่อบอร์ดไมค์พร้อมรีเวิร์บ

* พอร์ต 1: อินพุตเข้า
* พอร์ต 2: เอาต์พุตออก

เมื่อใช้ทั้งสองพอร์ต ต้องถอดตัวต้านทาน 0Ω หมายเลข:

R37, R22, R21

---

② รองรับขยายภาคขยายซับวูฟเฟอร์เพิ่มเติม

สามารถต่อภาคขยายหลัง (เช่น ZK-6002)

ไฟเลี้ยง:

* บอร์ดหลัก: 12–24VDC
* ภาคขยายหลัง: 18–50VDC

---

③ ระบบ Anti-POP แบบ Cascade

มีพอร์ตควบคุมป้องกันเสียง POP ขณะเปิด/ปิดเครื่อง

ข้อดี:

* ไม่มีเสียงระเบิดลำโพง
* ปกป้องดอกลำโพง
* ระบบเสถียรมากขึ้น

หมายเหตุ:
ภาคขยายหลังต้องมีระบบ Mute Control

---

7. รองรับการอัปเกรด Op-Amp (สาย Audiophile)

รองรับ:

* SOP8 เดิม
* ดัดแปลงเป็น DIP8

ขั้นตอน:

1. ถอด Op-Amp เดิม
2. บัดกรีซ็อกเก็ต DIP8
3. ใส่ Op-Amp ที่ต้องการ

สามารถปรับคาแรกเตอร์เสียงได้ เช่น:

* ความคมชัด
* เวทีเสียง
* ความอบอุ่นของเสียงร้อง
* เนื้อเสียงเบส

---

8. ระบบป้องกันความเสียหาย

มีระบบป้องกันครบ:

* แรงดันต่ำเกิน
* ความร้อนสูงเกิน
* กระแสเกิน
* ลัดวงจร
* ต่อไฟกลับขั้ว

เพิ่มความปลอดภัยในการใช้งาน

---

9. รุ่นสินค้าและขนาด

มีให้เลือก 2 แบบ:

---

▶ รุ่น Integrated (มีเคส)

ขนาด:
119 × 100 × 25 มม.

น้ำหนักสุทธิ: 234.5 กรัม
รวมแพ็คเกจ: 269.6 กรัม

เหมาะสำหรับติดตั้งลงตู้ลำโพงโดยตรง

---

▶ รุ่น External Wiring (แบบสายยาว)

ขนาดบอร์ด:
101 × 100 × 18.2 มม.

ความยาวสายโพเทนชิโอมิเตอร์: ประมาณ 35 ซม.

น้ำหนักสุทธิ: 193 กรัม
รวมแพ็คเกจ: 240.9 กรัม

เหมาะสำหรับงาน DIY แผงหน้าแยก

---

10. คำแนะนำในการติดตั้ง

* ใช้สายไฟสั้นและเส้นใหญ่
* สายซับวูฟเฟอร์ควร ≥1.5 ตร.มม.
* มีช่องระบายอากาศ
* หลีกเลี่ยงพื้นที่อุณหภูมิสูง
* ใช้อะแดปเตอร์ DC คุณภาพสูง

---

11. จุดเด่นสำคัญ

✔ ระบบ 2.1 แยกอิสระแท้
✔ ซับวูฟเฟอร์ 145W
✔ รองรับ 2Ω
✔ เล่นไฟล์ Lossless
✔ เปลี่ยน Op-Amp ได้
✔ รองรับบอร์ดคาราโอเกะ
✔ รองรับขยายภาคหลัง
✔ ระบบ Anti-POP
✔ ระบบป้องกันครบถ้วน
