Pcbfun 40A/65A/100A โมดูลไดโอดในปัจจุบันสูง – ป้องกันการไหลย้อนกลับการเชื่อมต่อสําหรับโมดูลชาร์จพลังงานแสงอาทิตย์

คุณสมบัติคุณสมบัติ
1. รองรับการตั้งค่ากระแสสูงสามแบบ (40A, 65A, 100A) เพื่อตอบสนองความต้องการในการใช้งานของสถานการณ์พลังงานต่างๆ

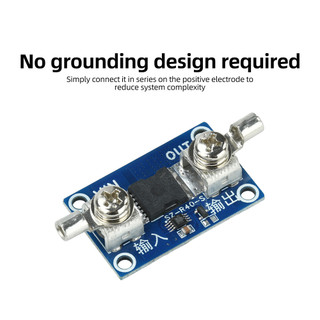

2. การออกแบบที่ไร้ดินเพียงแค่เชื่อมต่อกับขั้วบวกเพื่อลดความซับซ้อนของระบบ

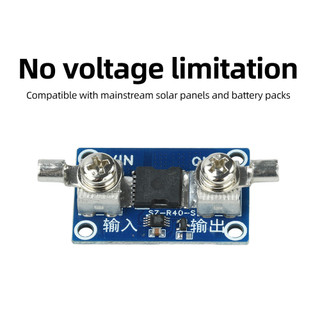

3. ข้อ จำกัด ของแรงดันไฟฟ้า เข้ากันได้กับแผงโซลาร์เซลล์หลักและชุดแบตเตอรี่
4. การไหลย้อนกลับและการป้องกันการเชื่อมต่อย้อนกลับเพื่อป้องกันวงจรจากความเสียหายในปัจจุบัน
5. การตอบสนองอย่างรวดเร็วต่อขั้วย้อนกลับภายใน 2 μs ทำให้มั่นใจได้ว่าเวลาตอบสนองที่รวดเร็วมาก
6. คุณสมบัติความต้านทานภายในต่ำการผลิตความร้อนต่ำการสูญเสียพลังงานต่ำและประสิทธิภาพสูง
แอปพลิเคชันหลักหลักของ Ribbons
1. การป้องกันการเชื่อมต่อย้อนกลับของแหล่งจ่ายไฟ: สำหรับระบบแบตเตอรี่รถยนต์อุตสาหกรรมและลิเธียมไอออนป้องกันความเสียหายของวงจรที่เกิดจากแรงดันไฟฟ้าย้อนกลับ
2. การนำแบบทิศทางเดียวที่สูญเสียต่ำ: แทนที่ไดโอด Schottky (ซึ่งไม่สามารถใช้ในวงจรเรียงกระแส) ในการใช้งานกระแสสูงได้ช่วยลดแรงดันไฟฟ้าตกและการสร้างความร้อนได้อย่างมาก
3. การป้องกันการไหลย้อนกลับและการทำงานแบบขนานหลายแหล่งจ่ายไฟ: เปิดใช้งานแหล่งจ่ายไฟซ้ำซ้อนป้องกันการไหลย้อนของกระแสและมีการใช้พลังงานสแตนด์บายเป็นศูนย์
พารามิเตอร์พารามิเตอร์พารามิเตอร์พารามิเตอร์
จำนวน MOSFETs ในเวอร์ชัน 40A: 1
แรงดันไฟฟ้าย้อนกลับ: ≤40V
แรงดันไฟฟ้าอินพุตขั้นต่ำ: 1V
แรงดันไฟฟ้าอินพุตสูงสุดสูงสุด: ไม่ จำกัด
กระแสไฟสูงสุด: 60A
การดำเนินงานปัจจุบัน: 40A
ความต้านทานต่อมอสเฟ็ต: ≈0.9 mΩ
เวลาตอบสนองการเปิด - ปิดย้อนกลับย้อนกลับเวลาตอบสนอง: 2 μs
กระแสไฟรั่วย้อนกลับ: ≈110 μA
เวอร์ชัน 65A เวอร์ชัน 65A
จำนวนมอสเฟ็ต: 2
แรงดันไฟฟ้าย้อนกลับแบบขนาน: ≤40V
แรงดันไฟฟ้าอินพุตขั้นต่ำ: 1V
แรงดันไฟฟ้าอินพุตสูงสุดสูงสุด: ไม่ จำกัด
กระแสไฟสูงสุด: 80A
การดำเนินงานปัจจุบัน: 65A
ความต้านทานต่อมอสเฟ็ต: ≈0.45 mΩ
เวลาตอบสนองการเปิด - ปิดย้อนกลับย้อนกลับเวลาตอบสนอง: 2 μs
กระแสไฟรั่วย้อนกลับ: ≈110 μA
เวอร์ชัน 100A 100A
จำนวน MOSFET: 4 ขนานกัน
แรงดันไฟฟ้าย้อนกลับ: ≤40V
แรงดันไฟฟ้าอินพุตขั้นต่ำ: 1V
แรงดันไฟฟ้าอินพุตสูงสุดสูงสุด: ไม่ จำกัด
กระแสไฟสูงสุด: 150A
การดำเนินงานปัจจุบัน: 100A
ความต้านทานต่อมอสเฟ็ต: ≈0.22 mΩ
เวลาตอบสนองการเปิด - ปิดย้อนกลับย้อนกลับเวลาตอบสนอง: 2 μs
กระแสไฟรั่วย้อนกลับ: ≈110 μA

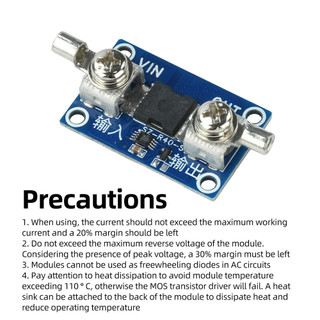

ข้อควรระวัง
1. อย่าให้กระแสไฟฟ้าสูงสุดในระหว่างการใช้งาน อนุญาตให้มีขอบ 20%
2. ต้องอนุญาตให้ใช้แรงดันไฟฟ้าย้อนกลับสูงสุดของโมดูล เมื่อพิจารณาจากแรงดันไฟฟ้าต้องอนุญาตให้มีขอบ 30%
3. โมดูลนี้จะต้องไม่ถูกใช้เป็นไดโอดล้ออิสระในวงจร AC
4. ตรวจสอบให้แน่ใจว่ามีการกระจายความร้อนที่เหมาะสมเพื่อป้องกันไม่ให้อุณหภูมิโมดูลเกิน 110°มิฉะนั้นไดรฟ์ MOSFET จะล้มเหลว สามารถติดแผ่นระบายความร้อนที่ด้านหลังของโมดูลเพื่อกระจายความร้อนและลดอุณหภูมิในการทำงาน
หมายเหตุสำคัญสำหรับการใช้งาน
ทั้งนี้ โมดูลนี้จะไม่มีขีดจำกัดแรงดันไปข้างหน้า แต่มันก็มีขีดจำกัดแรงดันไฟฟ้าย้อนกลับ ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าย้อนกลับยังคงต่ำกว่า 40 V.) เนื่องจากโมดูลทำงานโดยไม่ต้องมีการเชื่อมต่อกราวด์จึงมีข้อได้เปรียบที่ชัดเจนเกี่ยวกับโมดูลที่ต้องใช้สายดิน สามารถเชื่อมต่อซีรีส์เข้ากับวงจรได้โดยตรงเหมือนไดโอด ในขณะที่กระแสไฟฟ้าดับคือ 0 แต่ก็มีข้อเสียเช่นกัน โมดูลนี้ไม่เหมาะสมกับแอปพลิเคชันของคุณหากแอปพลิเคชันของคุณไวต่อปัจจัยดังต่อไปนี้โมดูลนี้ไม่เหมาะสม:
1. ความไวต่อความผันผวนของแรงดันไฟฟ้าขาออก: ในระหว่างการใช้งานประสบการณ์โมดูลจะลดลงเกิน 0.3V; โดยทั่วไปเหล่านี้ไม่เกิน 0.7V สิ่งนี้เกิดขึ้นเป็นระยะเวลาสั้น ๆ - ประมาณ 2% ของเวลาทำงานทั้งหมด กล่าวอีกนัยหนึ่งสำหรับทุก ๆ 100 วินาทีของการดำเนินการมีประมาณ 2 วินาทีในระหว่างที่แรงดันไฟฟ้าลดลงเกิน 0.3V แม้ว่าแต่ละกรณีของการตกอย่างมีนัยสำคัญใช้เวลาน้อยกว่า 40 มิลลิวินาที
2. อุปกรณ์ที่มีกระแสไฟฟ้าน้อยกว่า 10 mA ที่ไวต่อความผันผวนของแรงดันไฟฟ้า (ไม่สามารถทนต่อความผันผวนของแรงดันไฟฟ้าได้ประมาณ 0.4 V แม้ว่าการวัดจริงจะแสดงความผันผวนประมาณ 0.3 V) กระแสไฟฟ้าขนาดเล็กจะไหลผ่านวงจรป้องกันกระแสย้อนกลับ ซึ่งหมายความว่าเมื่อคุณเชื่อมต่อพอร์ตเอาต์พุตเข้ากับแหล่งจ่ายไฟอินพุตสามารถตรวจพบแรงดันไฟฟ้าที่พอร์ตอินพุตของโมดูลได้ แต่กระแสที่ไหลผ่านจะอยู่ที่ประมาณ 110 μA อุปกรณ์โหลดส่วนใหญ่สามารถดึงแรงดันไฟฟ้านี้ลงได้
3. ไม่เหมาะสำหรับอุปกรณ์ที่ใช้งานในกระแสไฟต่ำมากเช่นไมโครคอนโทรลเลอร์ พวกมันไม่สามารถแทนที่ไดโอดล้ออิสระในแหล่งจ่ายไฟแบบสวิตชิ่ง, แต่สามารถนำมาใช้สำหรับการป้องกันกระแสย้อนกลับ.
แพคเกจรวมแพ็คเกจรวม
โมดูลไอเดียไดโอด * 1 (รุ่นที่คุณเลือก)
