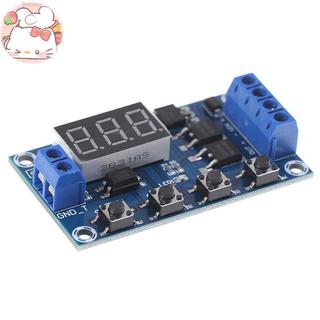

Tast 6-30V Dual MOS LED Digital Time Delay Relay Module Circuit Board EN

โมดูลควบคุมเวลารีเลย์รอบ DIY 24V Dual MOS LED Digital Time Delay ทริกเกอร์จับเวลาวงจรล่าช้าแผงวงจรควบคุมเวลา DIY
ปรับได้อย่างต่อเนื่อง 0.1 วินาที () ถึง 999 นาที (สูงสุด)
ผลิตภัณฑ์นี้ใช้งานง่ายฟังก์ชั่นมากมาย แต่ผู้ซื้อทุกคนจำเป็นต้องอ่านคำแนะนำอย่างละเอียดผลิตภัณฑ์ที่มีประโยชน์มาก

ลักษณะและการใช้งานของโมดูลโมดูลและการใช้งาน:
เพื่อให้บรรลุการเปิดและปิดวงจรอย่างรวดเร็วการสลับไม่ จำกัด จำนวน;
การดำเนินการและตัดกระบวนการไม่ก่อให้เกิดเสียงประกายไฟแทรกแซงแม่เหล็กไฟฟ้า;
เมื่อเทียบกับผลิตภัณฑ์รีเลย์แม่เหล็กไฟฟ้าอายุการใช้งานยาวนานขึ้น
ไดรฟ์แบบขนาน dual-MOS ความต้านทานต่ำกว่ากระแสไฟแรงขึ้น ที่อุณหภูมิห้องกระแสไฟฟ้าทำงานสูงถึง 15A กำลังไฟสูงถึง 400W เพื่อตอบสนองการใช้งานอุปกรณ์มากที่สุด
วิธีการ A สำหรับควบคุมมอเตอร์ไฟ LED มอเตอร์ไมโครปั๊มโซลินอยด์วาล์ว ฯลฯ สะดวกมาก

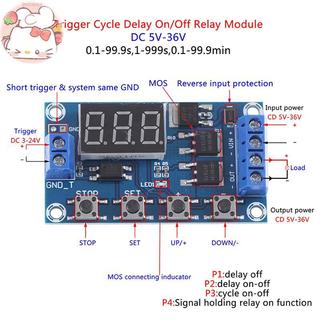

โหมดการทำงาน:
P1: สัญญาณทริกเกอร์, รีเลย์จะอยู่ในเวลา ""จากนั้นจึงตัดการเชื่อมต่อ; ใน"" เวลาดังต่อไปนี้:
P1.1: สัญญาณจะถูกเรียกอีกแล้วไม่ถูกต้อง P1.1: สัญญาณจะถูกเรียกใช้อีกครั้งไม่ถูกต้อง
P1.2: สัญญาณจะถูกเรียกใช้อีกครั้งนาฬิกาจะถูกรีเซ็ต
การเปิดใช้งานสัญญาณอีกครั้งการรีเลย์หยุดนาฬิกา P1.3: สัญญาณไกอีกครั้งการรีเลย์หยุดนาฬิกา
P-2: สัญญาณทริกเกอร์, รีเลย์ออก "CL" ของเวลา, รีเลย์ในเวลา ""จากนั้นปลดการเชื่อมต่อรีเลย์;
P3.1: สัญญาณทริกเกอร์รีเลย์จะเปิดขึ้นหลังจากเวลา ""เวลารีเลย์จะปิด "CL" จากนั้นรอบการทำงานหากระยะเวลาสัญญาณทริกเกอร์รีเลย์จะหยุดนาฬิกา จำนวน สามารถตั้งค่าวงจร ("LOP") ได้
P3.2: โดยไม่ต้องเรียกใช้สัญญาณรีเลย์จะตรงเวลา ""เวลารีเลย์ออกเวลา "CL" และได้รับการขี่จักรยาน สามารถตั้งค่าวงจรความถี่ ("LOP") ได้
P-4: ฟังก์ชั่นจับสัญญาณ หากมีการล้างสัญญาณทริกเกอร์รีเลย์จะยังคงเปิดอยู่ เมื่อสัญญาณหายไปหลังจากเวลา ""เวลารีเลย์คือ หากสัญญาณอื่นในช่วงเวลานั้นเวลาจะชัดเจน

พารามิเตอร์ผลิตภัณฑ์:
1: แรงดันไฟฟ้า: 5--36V.
2: แหล่งที่มาของทริกเกอร์: แอคทีฟสูง (3.0V-24V) มีการแยกออปโตคูปเลอร์สามารถปรับปรุงความสามารถในการป้องกันการรบกวนของระบบ (ลูกค้าสามารถลัดวงจรพื้น)
ความจุเอาต์พุต: 5V - 36V ที่อุณหภูมิห้องกระแสต่อเนื่อง 15A กำลังไฟ 400W! เพิ่มสภาวะการกระจายความร้อนกระแสสูงสุดถึง 30A
กระแสไฟดับ: 20mA; กระแสไฟที่ใช้งาน: 50mA
5: ชีวิต: เวลาเปลี่ยนใด ๆ; อุณหภูมิในการทำงาน: -40-85; ขนาด: 6.0 * 3.4 * 1.2 ซม.
6: ด้วยการแยก optocoupler เพิ่มความสามารถในการป้องกันการรบกวนบอร์ดเกรดอุตสาหกรรม
ช่วงเวลา 0.1 วินาที () ถึง 999 นาที (สูงสุด) ปรับได้ต่อเนื่อง
แพ็คเกจ:
1 x Trigger Cycle Timer ความล่าช้า 12V 24V แผงวงจรโมดูลควบคุมท่อมอส
