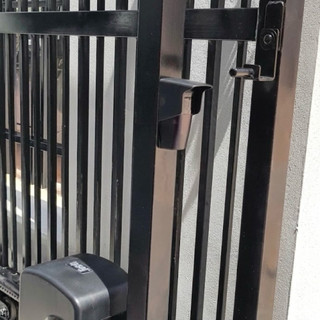

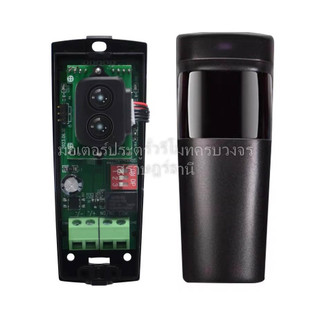

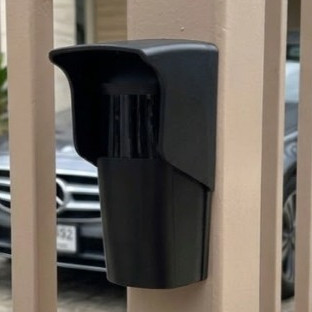

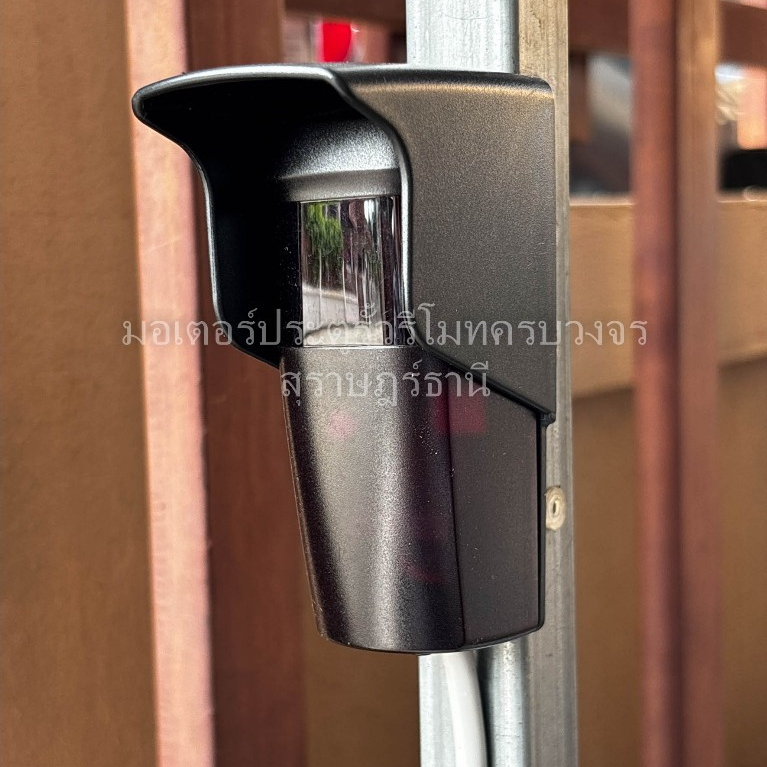

เซ็นเซอร์โฟโตอิเล็กทริกแบบสะท้อนแสงสำหรับมอเตอร์ประตูรั้วรีโมท เซ็นเซอร์กันหนีบประตูไฟฟ้าไม่ใส่ถ่านติดตั้งเพียงข้างเดียว

เซ็นเซอร์กันหนีบ หรือเซ็นเซอร์โฟโตอิเล็กทริกแบบสะท้อนแสง เป็นอุปกรณ์ตรวจจับประสิทธิภาพสูง ออกแบบมาโดยเฉพาะสำหรับการรักษาความปลอดภัยกลางแจ้งใช้เทคโนโลยีการปล่อยแสงเลเซอร์ VCSEL ที่มีความยาวคลื่นกลาง 850 นาโนเมตร และได้รับการจัดระดับความปลอดภัยระดับ 1 ซึ่งช่วยให้การตรวจจับที่แม่นยำสมดุลกับความปลอดภัยในการใช้งาน อุปกรณ์นี้รองรับแรงดันไฟฟ้า AC/DC ที่หลากหลาย และเอาต์พุตรีเลย์แบบหน้าสัมผัสแห้งสามารถสลับระหว่าง NO/NC ได้อย่างยืดหยุ่นระยะการตรวจจับสามารถปรับแต่งได้ ซึ่งทำให้เหมาะสำหรับความต้องการด้านความปลอดภัยกลางแจ้งที่หลากหลาย เช่น การยกประตู, การรักษาความปลอดภัยรอบพื้นที่, การป้องกันคลังสินค้า และการจัดการที่จอดรถทำงานได้อย่างเสถียรในช่วงอุณหภูมิที่กว้างขวางตั้งแต่ -10℃ ถึง +60℃ซึ่งทำให้เป็นโซลูชันที่เหมาะสมที่สุดสำหรับการป้องกันความปลอดภัยภายนอกอาคาร

<<<คุณสมบัติของอุปกรณ์>>>

<> แรงดันไฟฟ้า : DC 9-30V, AC 9-24V ความถี่ไฟฟ้า 50/60Hz
<> การตั้งค่าระยะการทำงาน : ระยะทางแบบคงที่ + การกำหนดระยะทางแบบปรับแต่งได้ และสามารถจดจำการตั้งค่าได้แม้ไฟดับ ไม่ต้องตั้งค่าซ้ำเมื่อเปิดเครื่อง
<> ระยะการทำงาน : สูงสุด 7.5 เมตร
<> การแสดงสถานะ : ไฟ LED สีเขียวสำหรับแสดงสถานะ และไฟ LED สีเหลืองสำหรับระบบตรวจจับสิ่งกีดขวาง ให้ข้อมูลแบบเรียลไทม์ และเสียงเตือนช่วยในการปรับเทียบระยะทาง
<> ระดับความปลอดภัยสูง : มาตรฐานความปลอดภัยของเลเซอร์ IEC60825 คลาส 1 ไม่มีความเสี่ยงด้านรังสี ปลอดภัยยิ่งขึ้นสำหรับการสัมผัสโดยมนุษย์
<> ทนทานต่อสภาพอากาศภายนอก : -10℃ ถึง +60℃ ดีไซน์กะทัดรัดและน้ำหนักเบา เหมาะสำหรับการติดตั้งทั้งภายในและภายนอกอาคาร
<> ความสามารถในการรองรับ load : รีเลย์เอาต์พุตแบบดรายคอนแทค รองรับโหลด AC 0.3A/120VAC, DC 0.8A/30VDC ตอบโจทย์ความต้องการเชื่อมต่อหลายอุปกรณ์
<> ขนาดกะทัดรัด น้ำหนักเบา ขนาดบรรจุภัณฑ์: 21 x 12 x 5 ซม. น้ำหนักเพียง 0.160 กก. จัดเก็บและขนส่งได้ง่าย ไม่กินพื้นที่

<<<ขั้นตอนการติดตั้งเซ็นเซอร์กันหนีบเข้ากับบอร์ดมอเตอร์ประตูรั้วไฟฟ้า>>>
1.) ปิดระบบไฟฟ้าที่จ่ายเข้าบอร์ดของมอเตอร์ประตูไฟฟ้าทุกครั้ง เพื่อป้องกันการต่อผิดหรือลัดวงจร อาจทำให้เซ็นเซอร์หรือบอร์ดมอเตอร์ไฟฟ้าเสียหายได้
2.) ต่อช่อง (+) ของเซ็นเซอร์ไปยังช่อง (VCC) ที่เป็นไฟเลี้ยงของบอร์ดมอเตอร์
3.) ต่อช่อง (-) ของเซ็นเซอร์ไปยังช่อง (COM) ที่เป็นไฟลบของบอร์ดมอเตอร์
4.) ต่อช่อง (Com) ของเซ็นเซอร์ไปยังช่อง (Com) ที่เป็นช่องรับสัญญาณสำหรับต่อเซ็นเซอร์บนบอร์ดมอเตอร์
5.) ต่อช่อง (NO/NC) ของเซ็นเซอร์ไปยังช่อง (Ph) หรือ (IR) ที่เป็นช่องรับสัญญาณสำหรับต่อเซ็นเซอร์บนบอร์ดมอเตอร์

<<<การตั้งระยะตรวจจับแบบอัตโนมัติ (Self-Learning)>>>
<<< วิธีที่ 1 ตั้งค่าแบบ Arbitrary Distance >>>
หากไม่ต้องการปรับระยะด้วยสวิตช์ (DIP Switch) สามารถให้เซ็นเซอร์เรียนรู้ระยะได้ด้วยวิธีนี้ครับ
1.) ปรับ DIP Switch ไปที่ตำแหน่ง OFF ให้หมดทั้ง 3 ตัว
2.) ทำการเปิดบอร์ดเพื่อจ่ายไฟเข้าระบบ
3.) ไฟสถานะสีเขียวจะกะพริบ 3 ครั้ง จากนั้นจะติดค้างเพื่อเข้าสู่โหมดตั้งค่า แล้วรอฟังเสียง "ปี๊บ" (จะมีเวลา 10 วินาทีในการทำขั้นตอนต่อไป)
4.) ให้ผู้ใช้งานโบกมือผ่านหน้าเซ็นเซอร์ (ในระยะไม่เกิน 0.5 เมตร) ไป-มา จำนวน 4-5 ครั้ง
5.) ไฟแสดงสถานะการทำงานสีเขียวจะกะพริบอย่างต่อเนื่องอย่างรวดเร็ว และเข้าสู่สถานะการตรวจจับสิ่งกีดขวาง
6.) นำสิ่งกีดขวางมาวางหน้าเซ็นเซอร์และค่อยๆถอยไปยังระยะที่ต้องการให้เซ็นเซอร์ทำงาน (ไม่เกิน 7.5 เมตร) จากนั้นให้หยุดนิ่ง เซ็นเซอร์จะค่อยๆจับโฟกัสระยะนั้น
7.) ไฟสีเขียวกะพริบช้าๆ 3 ครั้งแล้วติดค้าง เมื่อได้ยินเสียงปี๊บยาว 1 ครั้ง แสดงว่าเซ็นเซอร์บันทึกระยะเสร็จเรียบร้อยแล้ว

<<< วิธีที่ 2 ตั้งค่าด้วย DIP Switch >>>
สามารถตั้งค่าได้ตามรูปด้านล่างได้เลยครับ
