รายละเอียดสินค้าจากร้านค้า

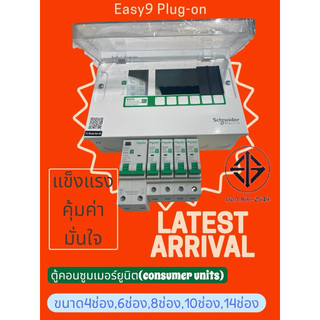

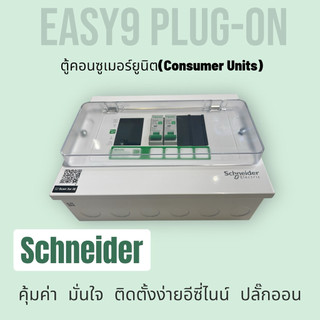

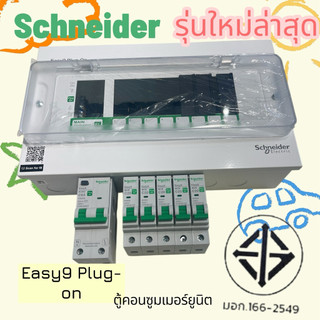

ตู้คอนซูเมอร์ยูนิต Schneider Easy9 Plug-On
รุ่นที่วางจำหน่าย:
EZ9EPL104 (4 ช่อง)
EZ9EPL106 (6 ช่อง)
EZ9EPL108 (8 ช่อง)
EZ9EPL110 (10 ช่อง)
EZ9EPL114 (14 ช่อง)
✅ ข้อดี / จุดเด่น
ติดตั้งง่าย – ระบบ Plug-On ช่วยให้การติดตั้งเบรกเกอร์กับรางภายในทำได้รวดเร็ว ไม่ยุ่งยาก ลดเวลาและความผิดพลาดจากการต่อสายเอง
มาตรฐานสากล – ผลิตตามมาตรฐาน IEC 61439-3, IEC 60898-1, IEC 61009-1 ฯลฯ มั่นใจได้เรื่องความปลอดภัย
รองรับไฟฟ้าแรงต่ำ – 63A, 240V, 50Hz เหมาะกับบ้านพักอาศัย ออฟฟิศ และอาคารขนาดเล็ก–กลาง
ทนกระแสลัดวงจรสูง – รองรับกระแสลัดวงจรได้สูงสุดถึง 10kA ป้องกันความเสียหายจากไฟฟ้าลัดวงจรได้ดี
ดีไซน์กะทัดรัด – กล่องเหล็กเคลือบกันสนิม แข็งแรง ทนทาน สวยงาม เหมาะกับการติดตั้งภายในบ้านหรือสำนักงาน
มีให้เลือกหลายขนาด – ตั้งแต่ 4–14 ช่อง เลือกตามจำนวนวงจรที่ใช้งานจริงได้
🔹 วิธีการใช้งาน
ตู้คอนซูเมอร์ยูนิตใช้เป็น ตู้รวมศูนย์ควบคุมระบบไฟฟ้า ภายในบ้านหรืออาคาร
ทำหน้าที่เป็น ศูนย์กลางของเบรกเกอร์ย่อย (MCB/RCBO) ที่กระจายไฟไปยังวงจรย่อย เช่น ไฟส่องสว่าง ปลั๊กไฟ เครื่องปรับอากาศ ปั๊มน้ำ ฯลฯ
สามารถใส่อุปกรณ์เสริม เช่น MCB (เบรกเกอร์ย่อย), RCBO (เบรกเกอร์กันไฟดูด), และ RCD
🔹 วิธีการติดตั้ง (แนะนำโดยช่างไฟฟ้ามืออาชีพ)
วางแผนการใช้งาน
ตรวจสอบจำนวนวงจรย่อยที่ต้องใช้ เช่น ห้องนอน, ครัว, แอร์, ปั๊มน้ำ ฯลฯ
เลือกขนาดตู้ (4, 6, 8, 10, 14 ช่อง) ให้เพียงพอกับจำนวนเบรกเกอร์ย่อย
ติดตั้งตู้กับผนัง
ยึดตู้กับผนังให้แน่น ระดับที่มองเห็นง่าย (สูงจากพื้นประมาณ 1.5–1.7 เมตร)
เว้นระยะด้านข้างและด้านบน/ล่าง เพื่อระบายความร้อน
เดินสายไฟเข้าตู้
ต่อสายเมน (สายไฟหลักจากมิเตอร์) เข้าสู่เบรกเกอร์เมนภายในตู้
ต่อสายดินเข้าจุดต่อสายดินของตู้

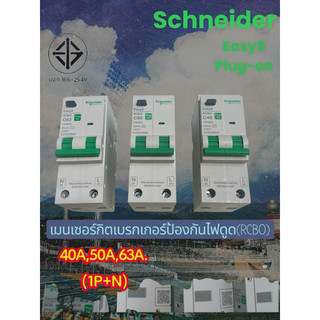

ติดตั้งเบรกเกอร์ย่อย (MCB/RCBO)
เลือกขนาดตามโหลด เช่น 10A สำหรับไฟแสงสว่าง, 16–20A สำหรับปลั๊ก, 32A ขึ้นไปสำหรับแอร์/ปั๊ม
ใช้ระบบ Plug-On เสียบเข้ากับรางภายใน ไม่ต้องขันสกรูหลายจุด
ตรวจสอบการทำงาน
ใช้เครื่องมือทดสอบ ตรวจเช็กว่าไฟฟ้าจ่ายถูกต้องและเบรกเกอร์ทำงานเมื่อมีโอเวอร์โหลด/ช็อต
ทดสอบปุ่ม “Test” บน RCBO เพื่อเช็กการตัดไฟอัตโนมัติเมื่อมีไฟรั่ว
🔹 การบำรุงรักษา
ตรวจสอบความแน่นของสายและอุปกรณ์ทุก 6 เดือน
กดปุ่ม Test บน RCBO ทุกเดือน เพื่อทดสอบการทำงานของระบบกันไฟดูด
หากพบอาการเบรกเกอร์ตัดบ่อย ต้องให้ช่างไฟตรวจสอบโหลดและการเดินสาย
🎯 สรุป
Schneider Easy9 Plug-On เหมาะสำหรับบ้านพักอาศัยและอาคารที่ต้องการความปลอดภัยสูง ติดตั้งง่าย ได้มาตรฐานสากล และคุ้มค่าในการลงทุน ใช้งานได้หลากหลายขนาด ตั้งแต่ 4–14 ช่อง สามารถเลือกตามการใช้งานจริงและขยายได้ในอนาคต
