DC-DC 400W/1200W/1800W 15A-30A Step UP 10-60V to 12-90V สเต็ปอัพ โมดูลชาร์จแรงดันไฟฟ้า วงจรเพิ่ม แปลงไฟ โมดูลสเต็ปดาวน์

แอปพลิเคชัน:
1. DIY แหล่งจ่ายไฟ, 12V สามารถป้อนข้อมูลและเอาต์พุตสามารถปรับได้ 12-50V
2. แหล่งจ่ายไฟสำหรับอุปกรณ์อิเล็กทรอนิกส์ของคุณตามระบบของคุณสามารถตั้งค่าแรงดันเอาต์พุต
3. เป็นแหล่งจ่ายไฟสำหรับแล็ปท็อป PDA หรือผลิตภัณฑ์ดิจิตอลที่หลากหลาย
4. DIY แหล่งจ่ายไฟโน๊ตบุ๊คมือถือ: 12V ควบคู่ไปกับชุดแบตเตอรี่ลิเธียมที่มีความจุสูงดังนั้นคุณสามารถไปที่แสงที่หนังสือ
5; ตัวควบคุมแผงโซลาร์เซลล์
6 ถึงแบตเตอรี่แบตเตอรี่ลิเธียมแบบชาร์จไฟได้
7. ขับไฟ LED พลังงานสูง
8. การป้องกันในปัจจุบัน: มีช่วงของข้อผิดพลาดบางอย่างในอินพุตมากกว่า 30A ลดแรงดันไฟฟ้าเอาต์พุตโดยอัตโนมัติ
9. การป้องกันการลัดวงจร: มี (อินพุต 40A ฟิวส์) การป้องกันการลัดวงจรสองครั้งใช้ความปลอดภัยมากขึ้น
เมื่อใช้แหล่งจ่ายไฟเพิ่มควรให้ความสนใจกับประเด็นต่อไปนี้:
①แรงดันไฟฟ้าของแหล่งจ่ายไฟอินพุตต้องสูงกว่า 10V
②เมื่อใช้แหล่งจ่ายไฟสำหรับแหล่งจ่ายไฟอินพุตพลังงานอินพุตและแรงดันเอาต์พุตของแหล่งจ่ายไฟอินพุตเป็นครั้งแรกที่จะถูกขนถ่าย จากนั้นรับโหลด (ต้องตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟสลับใช้งานได้)
10. เมื่อโหมดกระแสคงที่ถูกใช้เพื่อตั้งค่าแรงดันไฟฟ้าแรงดันไฟฟ้าคงที่จะต้องสูงกว่าแรงดันไฟฟ้าอินพุตไม่ใช้วิธีการส่งออกวงจรลัดวงจรโครงสร้างวงจรของโมดูล Boost ไม่สามารถปรับได้ในวงจรลัดวงจร ทาง.
ชื่อโมดูล: 400W เพิ่มโมดูลปัจจุบันคงที่

คุณสมบัติโมดูล: โมดูลขั้นตอนที่ไม่ได้รับการแยก (BOOST)

แรงดันไฟฟ้าอินพุต: DC8.5V-50V

อินพุตปัจจุบัน: 15a (สูงสุด) เกิน 8a โปรดเพิ่มการกระจายความร้อน

กระแสที่เงียบสงบ: 10MA (12V ลิตร 20V, แรงดันเอาต์พุตยิ่งสูงขึ้นกระแสจะเพิ่มขึ้นเงียบเกินไป)

แรงดันเอาต์พุต: 10-60V ปรับได้อย่างต่อเนื่อง

ค่าคงที่] ช่วง: 0.2-12a

อุณหภูมิ: -40 ถึง + 85 องศา (อุณหภูมิแวดล้อมสูงเกินไปโปรดเพิ่มความร้อน)

ความถี่ในการใช้งาน: 150kHz

ประสิทธิภาพการแปลง: มากถึง 96%

การป้องกันกระแสเกิน: ใช่

การป้องกันขั้วย้อนกลับอินพุต: ไม่

การติดตั้ง: รูสกรู 4 2.55 มม.

วิธีการเชื่อมต่อ: เอาต์พุตการเชื่อมต่อ

ขนาดโมดูล: 67 มม. x48 มม. x 28 มม. (LXWXH)

โมดูลเดี่ยว: 60 กรัม



ชื่อโมดูล: 1200W เพิ่มโมดูลกระแสคงที่

คุณสมบัติของโมดูล: โมดูล Boost ที่ไม่ใช่แบบแยก (Boost)

แรงดันไฟฟ้าอินพุต: 8-60V

อินพุตปัจจุบัน: 20a

การดำเนินงานที่เงียบสงบในปัจจุบัน: 15ma

แรงดันเอาต์พุต: 12-83V ปรับต่อเนื่องได้

กระแสเอาต์พุต: สูงสุด 12a มากกว่า 20a โปรดเสริมความเย็น (ด้วยความดันอินพุตและเอาต์พุตความดันออกความแตกต่างของความดันระหว่างกระแสเอาต์พุตจะมีขนาดเล็กมากขึ้น)

ช่วงกระแสคงที่: 0.3-20A

กำลังขับ: = แรงดันไฟฟ้าอินพุต *10a

อุณหภูมิการทำงาน: -40 ~+85 องศา

ความถี่ในการทำงาน: 150kHz

ประสิทธิภาพการแปลง: ≤95% (ประสิทธิภาพและอินพุต, แรงดันเอาต์พุต, กระแส, ความแตกต่างของความดัน)

การติดตั้ง: คอลัมน์ 4PCS 3MM

โหมดการเชื่อมต่อ: เอาต์พุตการเชื่อม (โปรดใช้สายทองแดงปัจจุบันและลวดทองแดงขนาดใหญ่)

ขนาดผลิตภัณฑ์: 133 มม. * 52 มม. * 46 มม. (LXWXH)

SINK Heat Sink: 116mm * 52mm * 13mm

โมดูล: 133 มม. * 52 มม. * 26 มม.

น้ำหนักผลิตภัณฑ์: 260.8g

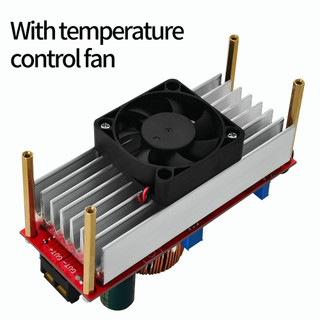

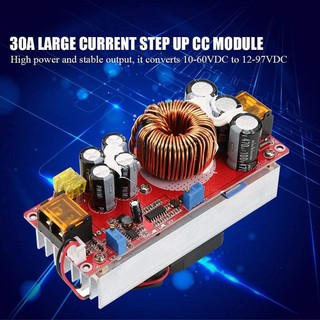

ชื่อโมดูล: 1800W เพิ่มโมดูลปัจจุบันคงที่

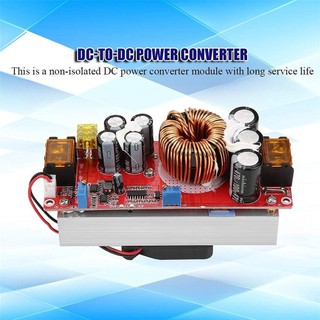

คุณสมบัติของโมดูล: โมดูล Boost ที่ไม่ใช่แบบแยก (Boost)

อุณหภูมิการทำงาน: -40 ~+85 องศา

ความถี่ในการทำงาน: 150kHz

ประสิทธิภาพการแปลง: 92%-97%(ประสิทธิภาพมีผลต่อแรงดันไฟฟ้าอินพุต, แรงดันเอาต์พุต, ความแตกต่างของกระแสไฟฟ้าและความดัน)

การติดตั้ง: คอลัมน์ 4PCS 3MM

โหมดการเชื่อมต่อ: บล็อกเทอร์มินัล (โปรดใช้ลวดทองแดงกระแสและบริสุทธิ์ขนาดใหญ่)

ขนาดโมดูล: 130 มม. x 52 มม. x 84 มม. (l x w x h)

ข้อมูลจำเพาะ:

แรงดันไฟฟ้าอินพุต: 10-60V

อินพุตปัจจุบัน: 30A (อินพุต 10-30V)

25a (อินพุต 31-60V)

กระแสไฟฟ้าคงที่: 15ma

แรงดันเอาต์พุต: 12-90V ปรับต่อเนื่อง (เอาต์พุตเริ่มต้น 19V)

กระแสไฟเอาท์พุท: สูงสุด 20A, มากกว่า 15A โปรดเสริมสร้างความเย็น (มีผลต่ออินพุตและเอาต์พุต

ความดันที่แตกต่างกันความแตกต่างของแรงดันระหว่างแรงดันไฟฟ้าอินพุตและแรงดันเอาต์พุตยิ่งมีขนาดเล็กลงเท่านั้น)

ช่วงกระแสคงที่: 0.8-20A (+/- 0.3A)

กำลังขับ: = แรงดันไฟฟ้าอินพุต x 30a



คุณสมบัติ:

1. การป้องกันในปัจจุบัน: มีช่วงของข้อผิดพลาดบางอย่างในอินพุตมากกว่า 35A ลดแรงดันไฟฟ้าเอาต์พุตโดยอัตโนมัติ

2. การป้องกันวงจรแบบ Short: มี (อินพุต 30A ฟิวส์) การป้องกันการลัดวงจรสองครั้งปลอดภัยมากขึ้นในการใช้งาน

3. การป้องกันขั้วย้อนกลับแบบอินพุท: มี (150A MOS Tube เพื่อหลีกเลี่ยงสิ่งนี้)
