DIYMORE อินเทอร์เฟซ Type C 9V boost สามความเร็ว stepless speed regulation ชาร์จพัดลมมือถือควบคุม board

คุณสมบัติ:
1.บอร์ดควบคุมใช้การออกแบบที่เรียบง่ายทำให้เหมาะสำหรับการติดตั้งในอุปกรณ์ที่มีพื้นที่ จำกัด
2.ฟังก์ชั่นการเพิ่มฟังก์ชันการแปลง: ติดตั้งวงจรเพิ่มในตัวสามารถเพิ่มจากแรงดันแบตเตอรี่ที่ต่ำกว่า (เช่นแบตเตอรี่ลิเธียม 3.7v) เป็น 5v, 7v หรือ 9v เพื่อตอบสนองความต้องการในการทำงานของพัดลม มอเตอร์มอเตอร์ไฟฟ้า.

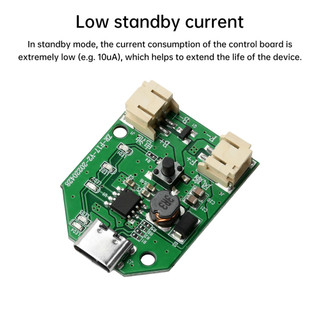

3.กระแสไฟสแตนด์บายต่ำ: ในโหมดสแตนด์บายการใช้กระแสของบอร์ดควบคุมต่ำมาก (เช่น 10ua) ซึ่งช่วยยืดอายุแบตเตอรี่ของอุปกรณ์

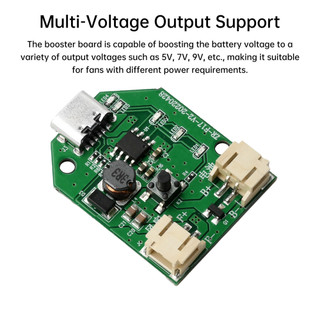

4.แผ่นเพิ่มนี้สามารถเพิ่มแรงดันแบตเตอรี่ให้กับแรงดันขาออกต่างๆเช่น 5v, 7v, 9v เป็นต้นเหมาะสำหรับพัดลมที่มีความต้องการพลังงานที่แตกต่างกัน
5.บอร์ดควบคุมประเภทนี้ใช้กันอย่างแพร่หลายในพัดลมมือถือขนาดเล็กที่ใช้แบตเตอรี่ลิเธียมโดยมีข้อดีคือการรวมค่าสูงและต้นทุนต่ำเหมาะสำหรับข้อกำหนดการออกแบบของอุปกรณ์พกพา
พารามิเตอร์:
ชื่อสินค้า: boost board 9v charging fan control Board

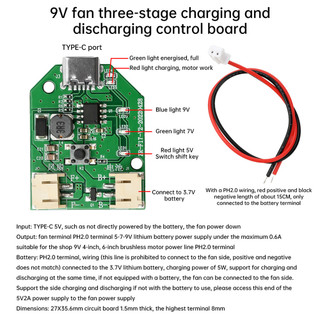

ไฟสีแดงสำหรับเกียร์ 1 เปิดอยู่ไฟสีเขียวสำหรับเกียร์ 7v 2 และไฟสีน้ำเงินสำหรับเกียร์ 9v ในเกียร์ 3 เปิดอยู่ 5v ในเกียร์ 1 ไฟสีเขียวสำหรับ 7v ในเกียร์ 2 เปิดอยู่และไฟสีน้ำเงินสำหรับ 9v ในเกียร์ 3 เปิดอยู่
อินพุต: type-c 5v
เอาต์พุต: แรงดันไฟฟ้า -1st ระดับ 5v; รอบการปิดระดับ 4 กระแสไฟขาออก: แรงดันไฟฟ้า -1st ระดับ 5v; ระดับ 2 7v; ระดับ 3 9v; รอบการปิดระดับ 4 กระแสไฟฟ้าไม่ควรเกิน 0.6a
ปุ่มกดความสูง: 6 มม.
เส้นผ่านศูนย์กลางรูรับแสงโดยประมาณ: 2.5 มม
ขนาดสินค้า: 35.6 มม. * 27 มม
ปลายแบตเตอรี่: ด้วยซ็อกเก็ตตัวเมีย ph2.0 เชื่อมต่อกับแบตเตอรี่ลิเธียม ternary 4.2v หรือแบตเตอรี่ลิเธียมโพลิเมอร์เช่นแบตเตอรี่ลิเธียม 18650 พร้อมการป้องกันย้อนกลับที่ปลายแบตเตอรี่ (จัดส่งสายไฟหากใช้สายนี้เพื่อเชื่อมต่อ กับ ปลายพัดลมคุณต้องเปลี่ยนทิศทางสีแดงและสีดำของสายด้วยตัวคุณเอง)
เชื่อมต่อกับแบตเตอรี่ลิเธียม 3.7v พร้อมกำลังชาร์จ 5w รองรับการชาร์จและการคายประจุพร้อมกัน หากไม่ได้ติดตั้งแบตเตอรี่ก็สามารถใช้งานได้ในเกียร์ต่ำสุดเท่านั้น
ปลายพัดลม: ติดตั้งฐานหญิง ph2.0 สามารถเชื่อมต่อกับมอเตอร์ไร้แปรงถ่านขนาด 5-8 นิ้วพร้อมเอาต์พุตความเร็วที่สามคือ 9v 600ma และปลายพัดลมมีการป้องกันย้อนกลับ
แพคเกจรวม:
บอร์ดควบคุม * 1
เส้นทาง * 1
