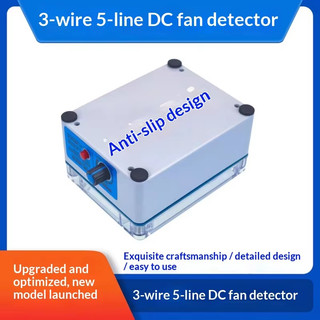

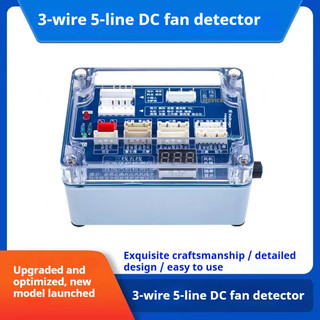

⭐⭐⭐3สาย/5สาย กระแสตรง มอเตอร์พัดลมทดสอบและเครื่องมือตรวจจับความผิดพลาดใหม่หลายยี่ห้อเครื่องปรับอากาศคอมเพรสเซอร์ไดร์เวอร์

คำอธิบาย:
เครื่องทดสอบมอเตอร์พัดลมกระแสตรงสากลนี้ช่วยลดความยุ่งยากในการแก้ไขปัญหาสำหรับช่าง HVAC และผู้ที่ชื่นชอบ DIY
ออกแบบมาสำหรับมอเตอร์กระแสตรง 3 สายและ 5 สายตรวจพบปัญหาต่างๆเช่นมอเตอร์ขัดข้องความเร็วไม่สอดคล้องกันหรือสัญญาณตอบรับที่ผิดปกติ
จอแสดงผลดิจิตอลเผยให้เห็นความถี่ RPM ทันทีในขณะที่การป้องกันไฟฟ้าลัดวงจร 310V ช่วยปกป้องทั้งเครื่องทดสอบและมอเตอร์ระหว่างการทดสอบ

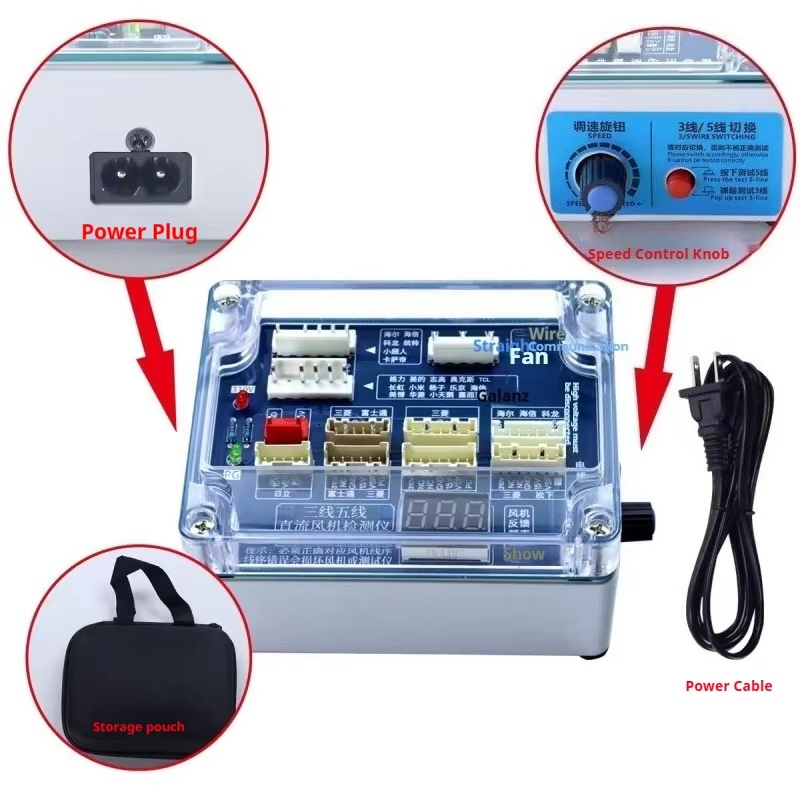

พอร์ตที่รหัสสี: จับคู่สายไฟได้อย่างง่ายดาย: สี - พอร์ตที่รหัสสี: จับคู่สายไฟได้อย่างง่ายดาย:
→ 310V. สีแดง→ | สีดำ→ GND | . ความเร็วสูง, การประยุกต์ใช้, การประยุกต์ใช้, VSP และ VSP. (ความเร็วในการควบคุม)
การตอบรับความเร็ว (ความเร็ว) → FG → | . เรืองรอง, ผมขาว→ 15V (VCC)

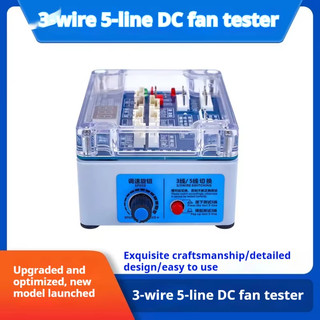

สวิตช์ 3 สาย / 5 สาย: โหมดสลับเพื่อความเข้ากันได้กับมอเตอร์กระแสตรงมาตรฐานทั้งหมด
ปุ่มปรับความเร็วได้: จำลองสภาวะการทำงานในโลกแห่งความเป็นจริงโดยค่อยๆเพิ่มความเร็วมอเตอร์
การป้องกันไฟฟ้าลัดวงจร: ตัดไฟโดยอัตโนมัติหากตรวจพบไฟเกิน 310V

ข้อมูลจำเพาะ:
แรงดันไฟฟ้าอินพุต: 310V DC (สีแดง) | 15V DC (สีขาว)
อินเทอร์เฟซ: VSP (เหลือง), FG (น้ำเงิน), GND (ดำ)
ขนาด: 90 มม. x 58 มม. x 115 มม
จอแสดงผล: Digital LCD Screen: Digital LCD Screen
การป้องกันไฟฟ้าลัดวงจร 310V: การป้องกันไฟฟ้าลัดวงจร

วิธีใช้:
สายเชื่อมต่อ: จับคู่สายมอเตอร์เข้ากับพอร์ตที่มีป้ายกำกับของผู้ทดสอบ (ตรวจสอบป้ายชื่อมอเตอร์สำหรับฟังก์ชันที่ถูกต้อง)
โหมดเลือก: กด / ดึงสวิตช์ 3 สาย / 5 สายตามประเภทมอเตอร์ของคุณ
การทดสอบและวินิจฉัย: ค่อยๆหมุนปุ่มปรับความเร็วหากมอเตอร์เร่งได้อย่างราบรื่นและหน้าจอจะแสดงความถี่ RPM →มอเตอร์ที่เพิ่มขึ้นมีสุขภาพดีหากไม่มีการหมุนความเร็วไม่เสถียรหรือตรวจพบความถี่ที่ผิดปกติ→มอเตอร์
คำเตือน:
ควรตรวจสอบฟังก์ชั่นลวดอีกครั้งก่อนเชื่อมต่อเพื่อหลีกเลี่ยงความเหนื่อยล้า
อย่าเชื่อมต่อพอร์ต NC (ว่าง)

แผนภาพการเดินสายไฟ:
ฉลากและลำดับสายไฟอาจแตกต่างกันไปขึ้นอยู่กับผู้ผลิตมอเตอร์
ตรวจสอบให้แน่ใจว่าแต่ละสายเชื่อมต่อกับขั้วที่เกี่ยวข้องตามฟังก์ชัน
NC เป็นขั้วเปล่า (ไม่มีการเชื่อมต่อ)
