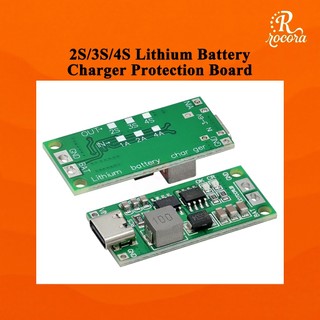

บอร์ดชาร์จและป้องกันแบตเตอรี่ลิเธียม 2S/3S/4S พร้อมพอร์ต USB Type-C อินพุต DC 3-5V และวงจรบูสต์

ชื่อผลิตภัณฑ์ของผลิตภัณฑ์
เครื่องชาร์จแบตเตอรี่ลิเธียมไอออน 2S / 3S / 4S และแผงป้องกันพร้อมโมดูลเพิ่ม USB Type-C

ภาพรวมโดยรวม
บอร์ดชาร์จและป้องกันมัลติฟังก์ชั่นนี้ออกแบบมาสำหรับชุดแบตเตอรี่ลิเธียมไอออน 2S, 3S และ 4S มันรวมอินเทอร์เฟซอินพุต USB Type-C และรองรับการชาร์จเพิ่ม DC 3–5V มาพร้อมกับการชาร์จไฟเกินการคายประจุเกินและการป้องกันการใช้กระแสเกินทำให้มั่นใจได้ว่าการชาร์จที่ปลอดภัยและอายุการใช้งานแบตเตอรี่ที่ยาวนาน การออกแบบที่กะทัดรัดทำให้เหมาะสำหรับอุปกรณ์ไฟฟ้าแบบพกพา DIY ชุดแบตเตอรี่และโครงการอิเล็กทรอนิกส์

คุณสมบัติที่สำคัญของคีย์คือ

แบตเตอรี่ลิเธียมไอออน 2S, 3S, 4S รองรับชุดแบตเตอรี่ลิเธียมไอออน 2S, 4S

กำลังไฟฟ้าเข้าผ่านพอร์ต USB Type-C

แรงดันไฟฟ้าอินพุต: DC 3–5V.

วงจรเพิ่มในตัวเพื่อการชาร์จที่มีประสิทธิภาพ

ให้การป้องกันหลายประการ:

การป้องกันการชาร์จไฟเกิน

การป้องกันแบบ Over-discharge protection

การป้องกันกระแสเกิน

การป้องกันไฟฟ้าลัดวงจร

กะทัดรัดและง่ายต่อการรวมเข้ากับโครงการแบตเตอรี่ DIY

อุปกรณ์ไฟฟ้าแบบพกพาเหมาะสำหรับระบบจ่ายไฟแบบพกพาและอุปกรณ์อิเล็กทรอนิกส์

ข้อมูลจำเพาะของข้อมูลจำเพาะ

ประเภทแบตเตอรี่: ลิเธียมไอออนหรือลิเธียมโพลิเมอร์ 18650

การกำหนดค่าที่รองรับ: 2S / 3S / 4S (2, 3 หรือ 4 เซลล์ในซีรีส์)

แรงดันไฟฟ้าอินพุต: แรงดันไฟฟ้าอินพุต 3V–5V DC (อินพุตไฟ USB-C)

แรงดันไฟฟ้า: 2S (8.4V) / 3S (12.6V) / 4S (16.8V)

กระแสไฟชาร์จ: ~ 1A (ขึ้นอยู่กับแหล่งจ่ายไฟ)

ฟังก์ชั่นการป้องกัน: ชาร์จไฟเกิน, กระแสเกิน, ไฟฟ้าลัดวงจร

ขนาด PCB: ~ 45 × 22 มม. (แตกต่างกันไปตามชุด)

การใช้งาน: ธนาคารพลังงาน DIY อุปกรณ์พกพาพลังงานจากแบตเตอรี่

แพ็คเกจรวมอยู่ด้วย

อินพุต USB Type-C 1 ×เครื่องชาร์จแบตเตอรี่ลิเธียมและแผงป้องกัน (2S / 3S / 4S, อินพุต USB Type-C)
