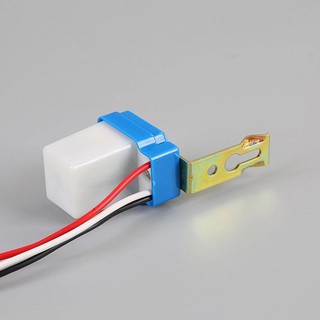

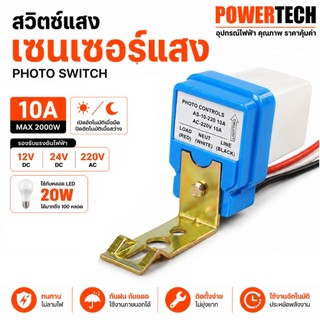

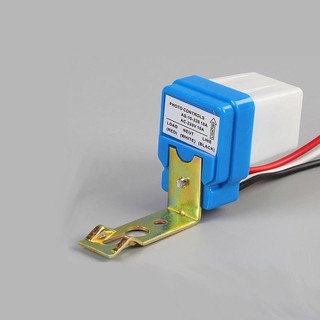

สวิตซ์แสง แสงแดด เซนเซอร์แสง 10 แอมป์ Photo switch 12V, 24V, 220V 10A

สวิทช์เปิดปิดอัตโนมัติเซ็นเซอร์แสง สวิทช์แสง สวิตซ์แสงแดด

สวิตซ์แสงแดด AC 220V 10A

สวิตซ์แสงแดด  AC/DC 12V 10A (ใช้ได้ทั้ง AC และ DC แต่แรงดันไม่เกิน 12V )

สวิตซ์แสงแดด AC/DC 24V 10A (ใช้ได้ทั้ง AC และ DC แต่แรงดันไม่เกิน 24V )

สวิตซ์แสงแดด สำหรับเปิดปิดไฟอัตโนมัติ โดยใช้แสงเป็นตัวกำหนดในการสั่งเปิดปิดไฟ เซ็นเซอร์แสงมีหลักการทำงานโดยอาศัยความเข้มของแสงเป็นตัวแปลสำคัญที่เปลี่ยนแปลงความต้านทานชนิดที่ไวต่อแสงของLight Dependent Resistor(LDR) ที่ต่อกับ Bimetal เมื่อมีแสงน้อยหรือไม่มีแสงเลยจะทำให้ความต้านทานของLDRเปลี่ยน และยอมให้กระแสไฟผ่าน ซึ่งกระแสไฟทำให้เกิดความร้อนของ Bimetal ทำให้แผ่นหน้าสัมผัสที่เป็นโลหะโค้งงอแตะสัมผัสกัน เป็นการเปิดสวิทช์ใช้งานจ่ายกระแสไฟให้กับอุปกรณ์ไฟฟ้าต่างๆได้ นิยมนำตัวสวิทช์แสงมาใช้กับไฟถนนมากเพื่อสั่งให้ไฟถนนเปิดปิดโดยอัตโนมัติ

คุณสมบัติสวิทช์แสง

-ทนกระแสไฟฟ้าได้สูงสุด 10A

-แรงดันไฟใช้งาน 220Vac , AC/DC 12V 10A, AC/DC 24V 10A

-ความถี่ 50Hz-60Hz

-สั่งให้เปิดไฟเมื่อมีแสงน้อยกว่า 30 ลักซ์

-สั่งให้ปิดไฟเมื่อมีแสงมากกว่า 150 ลักซ์

แนะนำการใช้งานเซ็นเซอร์แสง สวิทช์แสง สวิทช์เปิดปิดอัตโนมัติ สวิตซ์แสงแดดAC 220V 10A

สายเส้นสีดำ L : (LINE)ไลน์  ,( + )  DC 12V /DC 24V

สายเส้นสีขาว N: นิวตรอน ,( - ) DC 12V /DC 24V


สายเส้นสีแดง โหลด(Load)

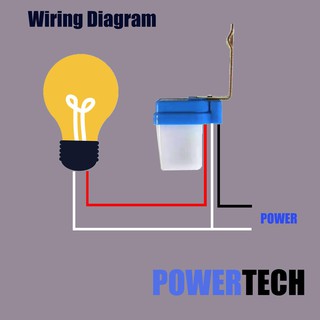

วิธีการต่อสายไฟสวิตซ์แสงแดด

1. นำสายไฟที่มีแรงดันไฟAC 220V มาเช็คหาสาย L (หาสายเส้นที่มีไฟ) หรือ ( + )  DC 12V /DC 24V

แล้ว ให้นำมาต่อเข้ากับสายสีดำของตัวเซ็นเซอร์แสง

2. สายไฟอีกเส้นที่ไม่มีไฟคือสายN (นิวตรอน)หรือ ( - )  DC 12V ,DC 24V  ให้นำสายมาต่อเข้ากับสายสีขาวของตัวสวิทช์แสง และต่อสายสีขาวเข้ากับอุปกรณ์โหลด เช่นไฟถนน โคมไฟต่างๆ

3. ต่อสายไฟสีแดงจากตัวสวิตซ์แสงแดดเข้าที่โหลด(ไฟถนน โคมไฟต่างๆ) เพียงเท่านี้ก็ต่อเสร็จแล้วพร้อมใช้งาน

(ไฟกระแสสลับไม่มีขั้ว แต่อ้างอิงสายลายและนิวตรอน)


(สูง * ความยาว * กว้าง) 4.3 * 4.2 * 3.5 ซม

น้ำหนักเดี่ยว: 45 กรัม
ฟังก์ชั่นสินค้า: เปิดไฟในที่มืดโดยอัตโนมัติปิดไฟโดยอัตโนมัติ
