CT-20, CT-04F เครื่องทดสอบสายมัลติฟังก์ชั่น, USB/RJ45/HDMI/สายสัญญาณเสียง/เครื่องทดสอบสายสัญญาณ XLR, วัดสายได้ 15-20 แบบ

CT-20, เครื่องทดสอบสายเคเบิลมัลติฟังก์ชั่น CT-04F, เครื่องทดสอบสาย USB / RJ45 / HDMI / สายสัญญาณเสียง / XLR สามารถวัดสายเคเบิลได้ 15-20 ชนิด

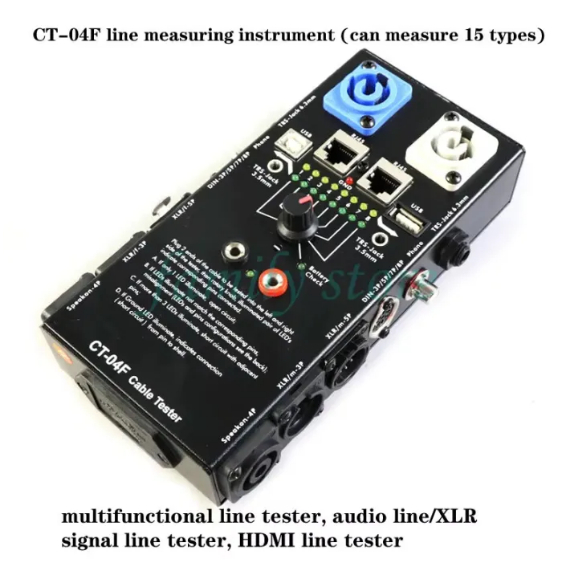

เครื่องมือวัดสาย CT-04F (วัดได้ 15 แบบ)
เครื่องมือวัดสาย CT-20 (วัดได้ 20 แบบ)

พื้นผิวทำจากสีเปียโนคุณภาพสูงพร้อมพื้นผิวที่ละเอียดและเรียบเนียนและมีคุณสมบัติป้องกันสนิมและป้องกันรอยขีดข่วนได้ดีเยี่ยม

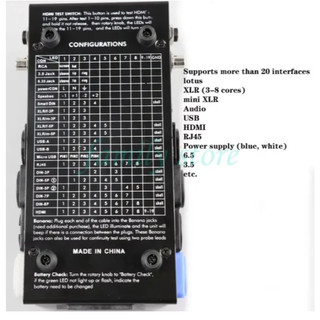

รองรับอินเทอร์เฟซที่หลากหลาย: Lotus, XLR (3-8 cores), mini XLR, audio, USB, HDMI, RJ45, power (blue, white), 6.5, 3.5 ฯลฯ

การใช้สายตรวจจับ: เมื่อปลายทั้งสองด้านของปากกาตรวจจับเชื่อมต่อโดยตรงเสียงหึ่ง "didi" จะปรากฏขึ้น ใช้วิธีนี้เพื่อตรวจจับสายสัญญาณเสียงที่ไม่มีแจ็คที่สอดคล้องกันเหนือเส้นด้านข้าง. ใช้ปากกาตรวจจับเพื่อเชื่อมต่ออินเทอร์เฟซสายที่เกี่ยวข้อง หากมีเสียงหึ่งเกิดขึ้นเสียงที่บ่งบอกว่ามีการเชื่อมต่อสายไฟ

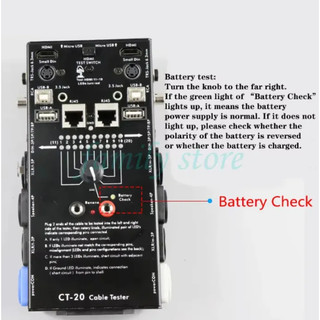

ตรวจสอบแบตเตอรี่: หมุนปุ่มไปทางขวาสุด ไฟแสดงสถานะการทำงานของแบตเตอรี่จะสว่างขึ้นหากไฟสีเขียวของ "ตรวจสอบแบตเตอรี่" สว่างขึ้นแสดงว่าแหล่งจ่ายไฟแบตเตอรี่เป็นเรื่องปกติ เมื่อไฟไม่สว่างขึ้นโปรดตรวจสอบว่าขั้วของแบตเตอรี่กลับด้านหรือไม่หรือชาร์จแบตเตอรี่หรือไม่

เครื่องทดสอบสายสัญญาณเสียงรุ่นที่สองที่ได้รับการอัพเกรดใหม่เครื่องทดสอบสายสัญญาณเสียงรุ่นที่สอง:
บทช่วยสอน: ขั้นตอนที่ 1: ติดตั้งแบตเตอรี่ หากไฟสีเขียว "ตรวจสอบการตั้งค่า" สว่างขึ้นแสดงว่าแหล่งจ่ายไฟแบตเตอรี่เป็นเรื่องปกติและเครื่องทดสอบสายไฟสามารถทำงานได้ตามปกติ หากไม่สว่างขึ้นโปรดเปิดกล่องแบตเตอรี่อีกครั้งเพื่อตรวจสอบว่าขั้วของแบตเตอรี่กลับด้านหรือไม่หรือชาร์จแบตเตอรี่ไว้.
ติดตั้งแบตเตอรี่: ใส่แบตเตอรี่ลงในช่องใส่แบตเตอรี่ที่ด้านล่างของเครื่องมือวัดสายจากนั้นปิดช่องใส่แบตเตอรี่
สายตรวจจับ: 1. ใส่ลวดที่จะทดสอบลงในแจ็คที่เกี่ยวข้อง 2. หมุนปุ่มไปที่ตำแหน่ง "1" ไฟสีเหลืองและไฟสีเขียวจะสว่างขึ้นพร้อมกันแสดงว่าไม่มีปัญหากับการเชื่อมต่อ "PIN 1" ของสายนี้ ด้วยวิธีนี้ให้โทรไปที่ "2" และ "3" เพื่อตรวจสอบว่าการเชื่อมต่อเป็นปกติหรือไม่
