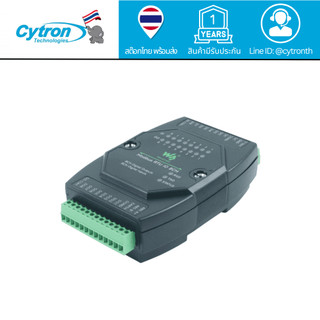

Waveshare Industrial Modbus RTU IO Extender (8DI + 8DO)

Waveshare Industrial Modbus RTU IO Extender เป็นโมดูล Digital I/O เกรดอุตสาหกรรมสำหรับขยายอินพุตและเอาต์พุตผ่าน RS485 รองรับโปรโตคอล Modbus RTU มาพร้อม Digital Input (DI) 8 ช่อง และ Digital Output (DO) 8 ช่อง เหมาะสำหรับงาน Industrial Automation, PLC, SCADA, HMI, IoT และระบบควบคุมต่าง ๆ

ตัวโมดูลรองรับการเชื่อมต่ออุปกรณ์หลายตัวผ่าน RS485 แบบ Daisy Chain สามารถกำหนด Slave ID ได้ตั้งแต่ 1-255 พร้อมวงจรป้องกันครบถ้วน ทั้ง Power Isolation, Magnetic Isolation, TVS และ Resettable Fuse เพื่อเพิ่มความเสถียรและความปลอดภัยในการใช้งาน

==============================

คุณสมบัติเด่น

- Digital Input 8 ช่อง และ Digital Output 8 ช่อง
- รองรับการสื่อสารผ่าน RS485
- รองรับ Modbus RTU มาตรฐาน
- กำหนด Slave ID ได้ตั้งแต่ 1-255
- รองรับการเชื่อมต่ออุปกรณ์หลายตัวแบบ Daisy Chain
- รองรับ Digital Input แบบ Active และ Passive (PNP / NPN)
- Digital Output แบบ Open-Drain รองรับกระแสสูงสุด 500mA ต่อช่อง
- รองรับฟังก์ชัน Flash-ON และ Flash-OFF ผ่านคำสั่ง Modbus
- มี Power Isolation และ Magnetic Isolation
- มี TVS และ Resettable Fuse ป้องกันไฟกระชาก ไฟฟ้าสถิต และแรงดันเกิน
- รองรับการติดตั้งบนราง DIN
- มีไฟ LED แสดงสถานะ Input, Output และการรับส่งข้อมูล

==============================

เหมาะสำหรับ

- PLC และ HMI
- Industrial Automation
- SCADA
- Factory Automation
- Building Automation
- Remote I/O
- ระบบควบคุมเครื่องจักร

==============================

Specifications

Power Supply
- 7-36VDC

Communication
- RS485
- Modbus RTU
- Default: 9600, N, 8, 1

Digital Input
- 8 Channels
- Input Voltage: 5-36V
- รองรับ Active / Passive Input (PNP / NPN)
- Built-in Bidirectional Optocoupler Isolation

Digital Output
- 8 Channels
- Open-Drain Output
- Output Voltage: 5-36V
- Maximum Output Current: 500mA / Channel

Protection
- Power Isolation
- Magnetic Isolation
- TVS Protection
- Resettable Fuse

Installation

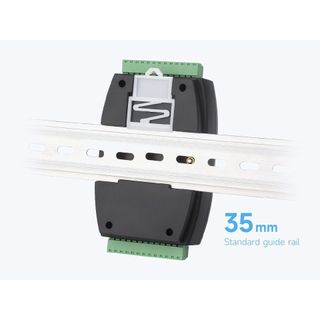

- DIN Rail Mount

Dimensions
- 121 x 72 x 34mm

==============================

คู่มือการใช้งาน

- เปลี่ยน Modbus Slave ID (Digital I/O)
https://th.cytron.io/tutorial/change-slave-id-of-modbus-rtu-io-8ch-using-modbus-poll

- เปลี่ยน Modbus Slave ID (Analog Input)
https://th.cytron.io/tutorial/change-slave-id-of-modbus-rtu-analog-input-8ch-using-modbus-poll

- เปลี่ยน Modbus Slave ID (Analog Output)
https://th.cytron.io/tutorial/change-slave-id-of-modbus-rtu-analog-output-8ch-using-modbus-poll
