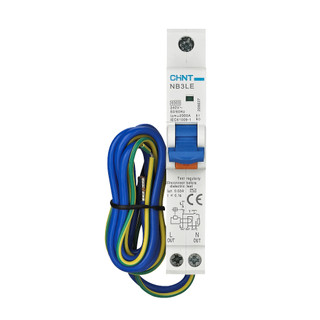

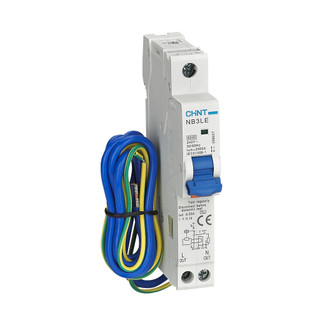

CHINT RCBO NB3LE-32 เป็นอุปกรณ์ที่รวมการทำงาน กันดูด + กันไฟเกิน + กันลัดวงจร ในตัวเดียว ระบบไฟฟ้า 1 เฟส ความสามารถตัดทั้งสายไฟและนิวทรัล 1P+N เลือกกระแสได้ตั้งแต่ 6A–32A ค่าป้องกันไฟรั่ว 30mA (Type AC) ตัดทันทีเหมาะกับความปลอดภัยของคน ความสามารถตัดลัดวงจร 6kA เพียงพอ มีปุ่ม TEST ตรวจสอบระบบได้ง่าย เหมาะกับ ปลั๊ก, ห้องน้ำ, เครื่องใช้ไฟฟ้า เหมาะกับงานบ้าน ร้านค้า อาคารพาณิชย์ และโรงงาน

การทำงาน (Operating / Protection Principles)
✅ การป้องกัน ไฟรั่ว (RCD Function)
เมื่อมีกระแสรั่วไหลจากสายไฟไปยังดิน (เช่น ผ่านร่างกายของคน) ระบบจะตรวจจับความต่างระหว่างกระแสไฟเข้าและออก ถ้าเกิน 30mA จะตัดวงจรทันทีภายใน ~0.03 วินาที เพื่อป้องกันการ ไฟดูด / ไฟช็อต

✅ การป้องกัน กระแสเกิน-ลัดวงจร (MCB Function)
RCBO ตัวนี้ทำงานเหมือน MCB ทั่วไป คือ
✔️ ป้องกันกระแสที่สูงเกินกำหนด (Overload)
✔️ ป้องกันกระแสลัดวงจร

ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation)
✅ ปิดเมนเบรกเกอร์หลักก่อนทำงานทุกครั้ง (Main Switch / Main MCCB)
✅ ตรวจสอบพิกัดไฟฟ้าให้ตรงกับระบบ แรงดัน: 230V AC (1 เฟส)
✅ เลือกกระแสให้เหมาะกับโหลด
✅ ติดตั้งบนราง DIN-rail35 มม.
✅ ต้องต่อสายให้ถูกขั้วเท่านั้น เพื่อให้ระบบกันดูดทำงานได้สมบูรณ์
ด้านไฟเข้า (LINE / SUPPLY)
▶ ต่อสาย LINE (IN) สายไฟจากเมน → เข้า L และ N
ด้านไฟออก (LOAD)
▶ ต่อสาย LOAD (OUT) สายไปโหลด → ออก L และ N
▶ ต่อสาย Earth (Ground) ต่อเข้าบัสบาร์กราวด์ (ไม่ผ่าน RCBO)
✅ ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ

การใช้งานในระบบไฟฟ้า (Electrical Application)
✅ การเปิด–ปิดวงจร
▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร
▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร

การทดสอบระบบกันดูด (TEST Button)
บนตัว RCBO จะมีปุ่ม “TEST”
วิธีทดสอบ
▶ เปิด RCBO ให้อยู่ตำแหน่ง ON
▶ กดปุ่ม TEST
▶ เบรกเกอร์ต้อง ตัดลงทันที
✔️ ถ้าตัด = ระบบกันดูดทำงานปกติ
❌ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที

กรณี RCBO ตัดเอง (Trip)
RCBO จะตัดเมื่อเกิดเหตุการณ์ใดเหตุการณ์หนึ่ง
⚡ ไฟรั่วเกิน 30mA
🔥 โหลดเกินพิกัด
💥 ไฟลัดวงจร
ขั้นตอนแก้ไข
▶ ปิด RCBO
▶ ตรวจสอบอุปกรณ์ไฟฟ้าและสายไฟ
▶ แก้ไขสาเหตุให้เรียบร้อย
▶ เปิด RCBO กลับมาใช้งาน

ข้อดีและจุดเด่นอุปกรณ์
⭐ รวมฟังก์ชัน ป้องกันไฟรั่ว/ไฟดูด+ป้องกันกระแสเกินและลัดวงจร ครบในตัวเดียว
⭐ เหมาะสำหรับระบบไฟฟ้า 1 เฟส + Neutral
⭐ ปลอดภัยสูง สำหรับผู้ใช้งาน ตัดเมื่อมีกระแสรั่วเกิน 30mA
⭐ ป้องกันวงจรไฟฟ้าได้ครบทุกเหตุการณ์ Earth Leakage / Overload / Short–Circuit
⭐ ช่วยแยกวงจรได้อย่างอิสระ ถ้าวงจรใดเกิดการลัดวงจรหรือไฟรั่ว ระบบจะตัดเฉพาะจุดนั้น
⭐ ใช้งานง่ายและบำรุงรักษาไม่ยุ่งยาก มีปุ่ม TEST สำหรับเช็คระบบ
⭐ ขนาดกะทัดรัดและติดตั้งบนราง DIN ได้ง่าย

ข้อควรระวัง / ข้อจำกัด
⚠️ ต้องต่อสาย L และ N ให้ครบและถูกขั้ว
⚠️ ห้ามใช้ Neutral ร่วมกับวงจรอื่น
⚠️ ตรวจจับได้เฉพาะ กระแสรั่วชนิด AC
⚠️ ต้องเลือกพิกัดกระแสให้เหมาะกับโหลด
⚠️ ควรทดสอบปุ่ม TEST เป็นประจำ

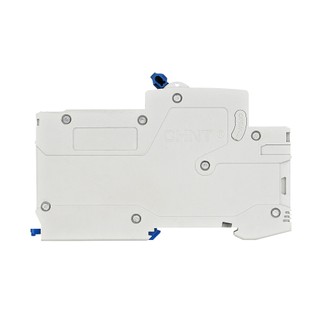

ขนาด (Dimensions)
✅ ความกว้าง (Width): 45 มม.
✅ ความสูง (Height): 115 มม.
✅ ความลึก/ความยาว (Depth/Length): 66 มม.
✅ น้ำหนัก (Weight) : 0.15 กก.

ข้อมูลทางเทคนิค (Technical Specifications)
✅ รุ่น : CHINT RCBO NB3LE-32
✅ จำนวนโพล (Poles) : 1P+N (1เฟส + นิวตรอน)
✅ Type : AC
✅ ความสามารถตัดลัดวงจร (Icn) : 6kA
✅ ช่วงกระแสพิกัด (In) : 6A-32A (ขึ้นกับโหลดที่ใช้)
✅ ระบบตัดกระแสรั่วที่ : 30mA (0.03A) ป้องกันไฟดูด/รั่วลงดินสำหรับคนทั่วไป
✅ แรงดันพิกัด (Rated Voltage) : 230VAC / 240VAC (50/60 Hz)
✅ วิธีติดตั้ง : ราง DIN Rail 35 มม

⚡ การต่อระบบทั่วไป (Wiring Integration)

ลำดับการไหลของไฟ
แหล่งจ่ายไฟ → Main Breaker → RCBO NB3LE-32 → โหลด (Load)

Main Breaker
↓
RCBO (L-IN / N-IN)
↓
Load (L / N)

กรณีหลายวงจร หลาย RCBO ใช้ Busbar ป้อนไฟ L เข้า RCBO ทุกตัว
Main → Busbar → RCBO#1 → Load#1
RCBO#2 → Load#2
RCBO#3 → Load#3


2️⃣ จุดต่อสายที่ถูกต้อง (สำคัญมาก)
🔹 ด้านเข้า (LINE / IN)
L (Phase) : สายเฟสจาก Main Breaker
N (Neutral) : สายนิวตรอนจากบัสบาร์ N

🔹 ด้านออก (LOAD / OUT)
L (Phase) : ไปยังอุปกรณ์ไฟฟ้า / ปลั๊ก / วงจรย่อย
N (Neutral) : ไปยังโหลดเดียวกัน ห้ามแชร์กับวงจรอื่น

🔹 สายดิน (Earth / PE)
ต่อเข้าบัสบาร์กราวด์โดยตรง
❌ ไม่ผ่าน RCBO

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
⚙️ Consumer Unit ตู้คอนซูมเมอร์ยูนิต / ตู้ไฟฟ้า (Distribution Board)
⚙️ ราง DIN 35 mm สำหรับติดตั้ง RCBO ให้แน่นและมั่นคง
⚙️ บัสบาร์ (Busbar) ใช้สำหรับจ่ายไฟเข้า RCBO หลายตัวให้เป็นระเบียบ ลดจุดต่อ
⚙️ สายไฟและอุปกรณ์เข้าหัวสาย รองรับสายทองแดง (Cu) สูงสุดประมาณ 16 mm²
⚙️ MCB / MCCB (สำหรับวงจรแยกอื่น ๆ) เมื่อออกแบบตู้ไฟ ไม่ได้ใช้ RCBO ทุกขั้ว
⚙️ SPD ป้องกันแรงดันเกินจากฟ้าผ่า หรืออุปกรณ์ไฟฟ้าภายในอาคาร
⚙️ อุปกรณ์ปลายทาง (Load) ปลั๊กไฟ ระบบแสงสว่าง พัดลม เครื่องใช้ไฟฟ้าภายในบ้าน

สรุป
🔌 CHINT NB3LE-32 1P+N 30mA Type AC 6kA เบรกเกอร์รวมกันดูด กันไฟเกิน และกันลัดวงจรในตัวเดียว ปลอดภัย ใช้งานง่าย เหมาะกับบ้านและอาคารทั่วไป
อุปกรณ์ตัวนี้ทำอะไรได้บ้าง?
RCBO คือเบรกเกอร์ที่ รวม 3 การป้องกันไว้ในตัวเดียว
⚡ กันไฟดูด / ไฟรั่ว (RCD)
🔥 กันกระแสเกิน (Overload)
💥 กันลัดวงจร (Short Circuit)
