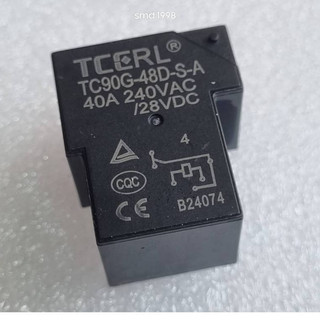

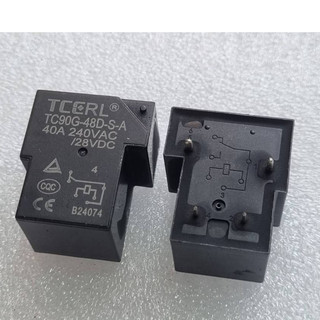

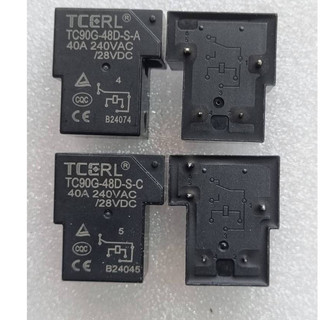

รีเลย์ 48V 40A Taichuan T90 ปกติเปิด 40A รีเลย์แม่เหล็กไฟฟ้าขนาดเล็ก 4ขาและแบบ5ขา กำลังสูง

รีเลย์ 48V 40A Taichuan T90 ปกติเปิด 40A รีเลย์แม่เหล็กไฟฟ้าขนาดเล็ก 4ขาและแบบ5ขา กำลังสูง🔧 ข้อมูลจำเพาะ (Specifications)
รายการ รายละเอียด
ยี่ห้อ (Brand) TCERL
รุ่น (Model) TC90G-48D-S-A
แรงดันคอยล์ (Coil Voltage) 48 V DC
ประเภทคอนแทค (Contact Form) SPST (1 Form A – Normally Open)
กระแสคอนแทคสูงสุด (Contact Rating) 40 A
แรงดันคอนแทคสูงสุด 240 VAC หรือ 28 VDC
แรงดันใช้งานของคอยล์ (Coil Operating Voltage) ประมาณ 36–60 VDC
ความต้านทานคอยล์โดยประมาณ ~2.8 kΩ (ขึ้นอยู่กับล็อตการผลิต)
การแยกไฟฟ้า (Dielectric Strength) 1500 VAC ระหว่างคอยล์และคอนแทค
สัญลักษณ์วงจร มีขา 2 ขาเป็นคอยล์, 1 ขาเป็น Common, และอีก 1 ขาเป็น NO (Normally Open)
โหลดสูงสุด 40 A @ 240 VAC (โหลดความต้านทาน)
อุณหภูมิใช้งาน –40 °C ถึง +85 °C
ขนาดตัวรีเลย์โดยประมาณ 32 × 27 × 20 mm14:35



แรงดันคอนแทคสูงสุด 240 VAC หรือ 28 VDC14:35


อธิบายละเอียด
ประเภทไฟ ค่าแรงดันสูงสุดที่รีเลย์สวิตช์ได้ หมายเหตุ
AC (กระแสสลับ) 240 โวลต์ (VAC) ใช้กับไฟบ้านได้ เช่น 220 VAC โหลดไม่เกิน 40 แอมป์
DC (กระแสตรง) 28 โวลต์ (VDC) ใช้ได้กับไฟแบตเตอรี่ เช่น 12 V, 24 V DC แต่ ห้ามใช้สูงกว่า 28 VDC เพราะจะเกิดอาร์ก (spark) ที่หน้าสัมผัสได้ง่าย14:36
