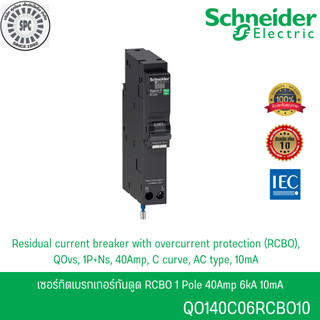

- อุปกรณ์กันไฟฟ้าดูดหรือไฟฟ้ารั่วแบบ Plug On แบบเป็นเมนเบรกเกอร์ในตัว (QOvs-RCBO) แบบ 1 Pole 40 แอมป์
- ผ่านการทดสอบมาตรฐาน IEC 61009 และ มอก. 909-2548 สำหรับผู้พักอาศัยตามบ้านเรือนทั่วไปไม่ต้องปรับบายพาส
- ป้องกันไฟฟ้าลัดวงจร ไฟช็อต ไฟฟ้าเกิน ไฟฟ้าดูด ป้องกันเฉพาะจุดตัดวงจรรวดเร็วภายในเวลา 0.04 วินาที
- มีปุ่มทดสอบการทำงานในตัว (Test Trip) สำหรับการตรวจสอบการทำงานของการทริบ และกลไกการทำงานต่างๆภายในแผงวงจร
.
Main
Circuit breaker application Distribution
Range Square D
Product name QOvs RCBO
product or component type Residual current breaker with overcurrent protection (RCBO)
poles description 1P + Ns
[In] rated current 40 A at 40 °C
Earthing system TN
Curve code C
Earth-leakage sensitivity 10 mA
Breaking capacity 6000 A Icn at 230/240 V AC 50/60 Hz
Complementary
Number of protected poles 1
Device location in system Outgoer
Network frequency 50/60 Hz
Network type AC
Trip unit technology Thermal-magnetic
[Ue] rated operational voltage 230/240 V AC 50/60 Hz
Residual current tripping technology Voltage dependent functional earth
Earth-leakage protection time delay Instantaneous
Earth-leakage protection class Type AC
[Icw] rated short-time withstand current Icw: 250 A during 8/20 µs impulse withstand
[Ics] rated service breaking capacity 6000 A at 230/240 V AC 50/60 Hz
Electrical insulation class Class II
Limitation class 3
[Ui] rated insulation voltage 400 V AC 50/60 Hz
[Uimp] rated impulse withstand voltage 4 kV
Suitability for isolation Yes
Contact position indicator Yes
Control type Toggle
local signalling ON/OFF indication
mounting mode Plug-on
mounting support Socket
Comb busbar and distribution block compatibility NO
Height 110 mm
Width 19 mm
Depth 85 mm
net weight 186 g
Colour Black
Mechanical durability 20000 cycles
Electrical durability 5000 cycles
Provision for padlocking Non padlockable
Connections - terminals Plug-in connector (top)
Tunnel type terminal (bottom)1…16 mm² rigid without cable end
Tunnel type terminal (bottom)1…10 mm² with cable end
Tunnel type terminal (bottom)1…10 mm² flexible without cable end
Wire stripping length Power circuit: 15 mm for bottom connection
Tightening torque Power circuit: 2 N.m bottom
Earth-leakage protection Integrated
Environment
Standards IEC 61009-2-2
TIS 909-2548
IEC 61009-1
Product certifications TISI
IP degree of protection IP20
Tropicalisation 2
Relative humidity 95 % at 55 °C
Ambient air temperature for operation -15…60 °C
Ambient air temperature for storage -40…85 °C
