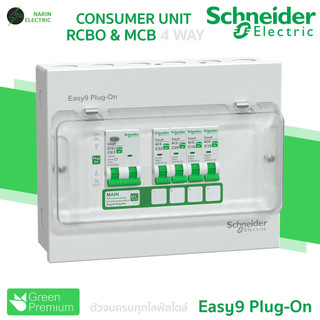

Schneider ตู้คอนซูมเมอร์ 4 ช่อง เมน RCBO&MCB 40A,50A,63A รุ่น Easy9 Plug-On Consumer Unit

วิธีการเลือก
RCBO คือ ตัวเมนจะเป็นตัวกันไฟดูด ไฟรั่ว ไฟช็อต ไฟเกิน ตัวเดียวครบหมด
ข้อดี ตัดครบปลอดภัย
ข้อเสีย ราคาแพงกว่า ต้องใช้ช่างฝีมือดีในการติดตั้งหากเกิดไฟรั่วเกิน 30mA ระบบทั้งหมดในบ้านจะตัดทันที

MCB คือ ตัวเมนจะเป็นตัวกันไฟช็อต ไฟเกิน จะไม่กันไฟดูดไฟรั่วเหมือน RCBO
ข้อดี ราคาถูกกว่าติดตั้งง่ายช่างไฟทั่วไปสามารถติดตั้งได้ และสามารถเพิ่มลูกย่อยแยกแบบ RCBO หากต้องการภายหลังได้
ข้อเสีย ความง่ายในการติดตั้งมักทำให้ช่างละเลยเรื่องไฟรั่วที่อาจจะเกิดขึ้น

ตัวเลือก
(ตู้เปล่า) ไม่มีลูกย่อยและเมนสามารถหาซื้อเองได้ในร้าน สำหรับผู้ที่ต้องการเลือกเองทั้งหมด
(MCB 40A) เมน 40A ลูกย่อย 32A 1 ลูก 20A 1 ลูก 16A 1 ลูก 10A 1 ลูก
(MCB 50A) เมน 50A ลูกย่อย 32A 1 ลูก 20A 1 ลูก 16A 1 ลูก 10A 1 ลูก
(MCB 63A) เมน 63A ลูกย่อย 32A 1 ลูก 20A 1 ลูก 16A 1 ลูก 10A 1 ลูก
(RCBO 40A) เมนกันดูด 40A ลูกย่อย 32A 1 ลูก 20A 1 ลูก 16A 1 ลูก 10A 1 ลูก
(RCBO 50A) เมนกันดูด 50A ลูกย่อย 32A 1 ลูก 20A 1 ลูก 16A 1 ลูก 10A 1 ลูก

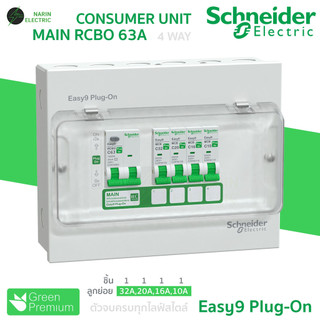

(RCBO 63A) เมนกันดูด 63A ลูกย่อย 32A 1 ลูก 20A 1 ลูก 16A 1 ลูก 10A 1 ลูก

รหัสสินค้า
ตู้คอน 4 ช่อง Easy9 Plug-On EZ9EPL104 Schneider
เมน RCBO 40A 1P+N Easy9 Plug-On EZ9D30640 Schneider
เมน RCBO 50A 1P+N Easy9 Plug-On EZ9D30650 Schneider
เมน RCBO 63A 1P+N Easy9 Plug-On EZ9D30663 Schneider

เมน MCB 40A 2P Easy9 Plug-On EZ9F61640 Schneider
เมน MCB 50A 2P Easy9 Plug-On EZ9F61650 Schneider
เมน MCB 63A 2P Easy9 Plug-On EZ9F61663 Schneider

ลูกย่อย MCB 10A 1P Easy9 Plug-On EZ9F60110 Schneider
ลูกย่อย MCB 16A 1P Easy9 Plug-On EZ9F60116 Schneider
ลูกย่อย MCB 20A 1P Easy9 Plug-On EZ9F60120 Schneider
ลูกย่อย MCB 32A 1P Easy9 Plug-On EZ9F60132 Schneider

Main
Range
Easy9
Device application
Distribution
Product or component type
Consumer unit
Provided equipment
enclosure
earth terminal block
neutral terminal block
blanking plate
plug-on mounting rail
removable front cover

Complementary
Enclosure mounting
Surface
Number of ways
4 ways (outgoer)
2 ways (incomer)
Enclosure material
Cold rolled steel
Protection device type
Residual current circuit breaker with overcurrent protection (RCBO) 1P + N main incomer
Miniature circuit breaker (MCB) 2P main incomer
Miniature circuit breaker (MCB) 1P outgoer
[In] rated current
63 A
[Ue] rated operational voltage
240 V
Network frequency
50/60 Hz
[Icw] rated short-time withstand current
10 kA
Door type
Transparent
Door opening side
Upwards

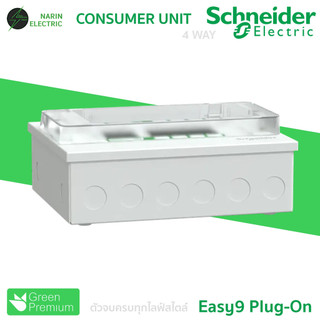

Cable entry
Knock-out at top and bottom
Knock-out at both side
Knock-out at rear
Height
External: 196 mm
Width
External: 245 mm
Depth
External : 100 mm
Colour
White (RAL 9003)

Environment
Standards
IEC 61439-3
TIS 1436-2540
Product certifications
CB
TIS
IP degree of protection
IP4X
