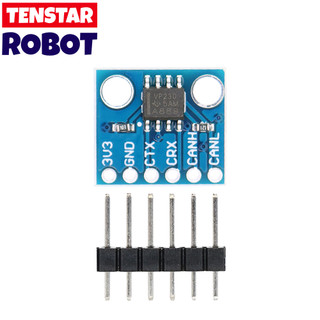

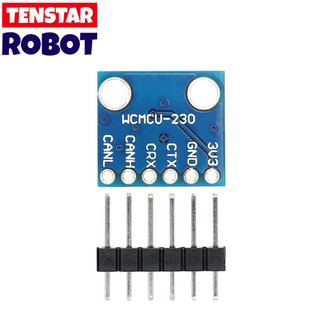

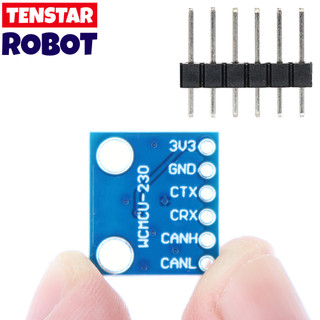

TENSTAR SN65HVD230 CAN Bus Module MCU-230 โมดูลสื่อสาร CAN
★ 5.0
ขายแล้ว 5
฿30
ร้าน tenstarrobot.th
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 09/10/2026 03:36 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
เครื่องรับส่งบัส MCU-230 SN65HVD230 สามารถโมดูลการสื่อสาร MCU230
คุณสมบัติหลักและฟังก์ชันพิน
สามารถใช้ SN65HVD230 ในสภาพแวดล้อมที่มีสัญญาณรบกวนสูงขึ้นได้ อุปกรณ์ที่มีความสามารถการรับส่งที่ดีในอัตราที่แตกต่างกันและลักษณะหลักมีดังนี้:
เข้ากันได้กับมาตรฐาน ISO11898;
ความต้านทานอินพุตสูงทำให้ 120 โหนด;
โหมดรอปัจจุบันต่ำ, กระแสทั่วไปคือ 370 μ A;
อัตราการส่งสัญญาณสามารถเข้าถึง 1Mb / s;
ฟังก์ชั่นป้องกันความร้อนและวงจรเปิดป้องกันความล้มเหลว
. มีหน้าที่ในการต่อต้านการรบกวนชั่วคราวและปกป้องรถบัส;
การควบคุมความลาดเอียงเพื่อลดการรบกวนความถี่วิทยุ (RFI);
ตัวรับสัญญาณที่แตกต่างกันพร้อมการรบกวนโหมดทั่วไปและความต้านทานการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่หลากหลาย
โหมดการทำงานและควบคุมตรรกะ
SN65HVD230 มีโหมดการทำงานที่แตกต่างกันสามโหมด: ความเร็วสูงความลาดเอียงและการรอ สามารถควบคุมโหมดการทำงานได้ผ่านพินควบคุม Rs รูปที่ 2 เป็นแผนภาพแอปพลิเคชันทั่วไปของ SN65HVD230 ในระบบรถบัส CAN ดังที่เห็นจากรูปพินเอาต์พุต Tx ของคอนโทรลเลอร์ CAN เชื่อมต่อกับขั้วอินพุตข้อมูล D ของ SN65HVD230 ซึ่งสามารถส่งข้อมูลที่ส่งโดยโหนด CAN นี้ไปยังสามารถ พิน Rx ของคอนโทรลเลอร์ CAN เชื่อมต่อกับขั้วเอาต์พุตข้อมูล R ของ SN65HVD230 เพื่อรับข้อมูล พอร์ตเลือกโหมด SN65HVD230 Rs เชื่อมต่อผ่านจัมเปอร์และตัวต้านทานความลาดเอียงที่ต่อสายดินที่ปลายด้านหนึ่ง สามารถเลือกโหมดการทำงานได้สามโหมดผ่านฮาร์ดแวร์โดยมีความต้านทานความลาดชัน 0 ถึง 100k Ω เป็นโพเทนชิออมิเตอร์
