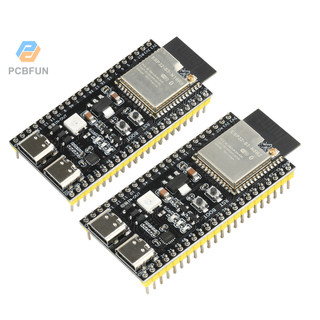

Pcbfun Esp32-S3 Wifi Bt บอร์ดพัฒนาออนบอร์ด Esp32 S3 N16R8 N8R2 โมดูลพร้อมฐานเสาอากาศ

คุณสมบัติ:
1. โปรเซสเซอร์ดูอัลคอร์ประสิทธิภาพสูง: รวมกับโปรเซสเซอร์ 32-bit LX7 dual core ให้พลังงานการประมวลผลที่ทรงพลังและประสิทธิภาพการใช้พลังงานต่ำ
2. รองรับสองโหมด Wi Fi และ BT: รองรับ 2.4GHz Wi Fi และ BT 5 (BLE) เข้ากันได้กับโปรโตคอลการสื่อสารไร้สายหลายโปรโตคอล
3. ด้วยอัตราการส่งข้อมูลที่มีประสิทธิภาพ: ด้วยอัตราการส่งข้อมูลที่สูงถึง 150 Mbps ทำให้มั่นใจได้ถึงการเชื่อมต่อที่รวดเร็วและเสถียร

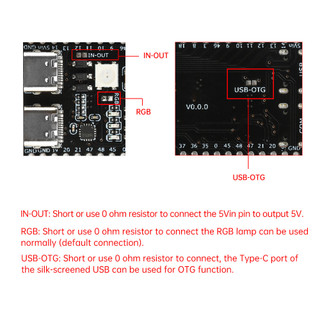

4. อินเทอร์เฟซหลายอินเทอร์เฟซ: มาพร้อมกับอินเทอร์เฟซ Type-C สองตัวสามารถใช้งานได้โดยตรงกับแท็ก COM และ USB อื่น ๆ สามารถใช้พลังงานจากการใช้ OTG หรือโดยกดบูตค้างไว้เพื่อแสดงพอร์ตและดาวน์โหลด โปรแกรมปกติ.
5. พลังงานต่ำและโหมดพลังงานสูง: ติดตั้งโปรเซสเซอร์พลังงานต่ำและโหมดพลังงานสูงถึง 20 dBm เหมาะสำหรับสถานการณ์การใช้งานต่างๆ
แนะนำผลิตภัณฑ์:
ผลิตภัณฑ์นี้เป็นบอร์ดพัฒนาโดยใช้โมดูล ESP32-S3-WROOM-1 พร้อมพอร์ต IO หลายพอร์ตและ WS2818RGB ออนบอร์ดซึ่งสอดคล้องกับ IO48 มาพร้อมกับอินเทอร์เฟซ Type-C สองอินเทอร์เฟซหนึ่งสามารถใช้โดยตรงกับแท็ก COM และ USB อื่น ๆ สามารถใช้พลังงานจากการใช้ OTG หรือโดยกดปุ่มบูตค้างไว้เพื่อแสดงพอร์ตและดาวน์โหลดโปรแกรม โปรแกรมโรงงานจะสว่างขึ้น RGB โดยอัตโนมัติเมื่อเชื่อมต่อกับ WiFi และปิดเมื่อตัดการเชื่อมต่อ
พารามิเตอร์:
แรงดันใช้งาน: 3.3~5V

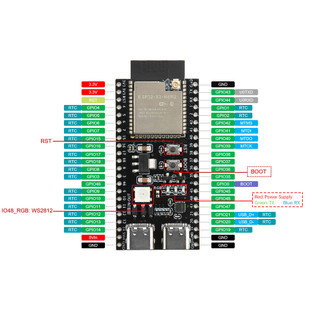

พอร์ต IO: พอร์ต IO 36 พอร์ต: พอร์ต IO 36 พอร์ต
แฟลช: N16R8 (16M), N8R2 (8M)
Psram: N16R8 (8M)、 N8R2 (2M)
อินเทอร์เฟซ 4 SPI 2 I2C, 4 SPI

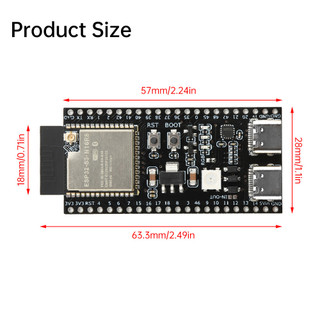

ความสูง: 57 มม. * 28 มม.
แพคเกจรวม:
บอร์ดพัฒนาการ 1X 1X
สามารถเลือกการจัดเรียงเข็ม 2X 2X (การจัดเข็มแบบไม่เชื่อม / สามารถเลือกการจัดเข็มแบบเชื่อมได้)
ข้อสังเกต:
ระวังอย่าให้หมุดลัดวงจรเนื่องจากอาจทำให้โมดูลไหม้ได้
พารามิเตอร์โมดูลโดยละเอียดสามารถรับได้จากการบริการลูกค้าโดยการขอแผ่นข้อกำหนดโมดูล
เอกสารนี้แสดงเฉพาะความรู้และพารามิเตอร์ของผลิตภัณฑ์ในขณะที่ทำการแก้ไขเท่านั้นและจะไม่มีการแจ้งการเปลี่ยนแปลงในอนาคตแยกต่างหาก
