CHINT เบรกเกอร์ MCB NXB-125G 1P (63A-125A) 10kA Curve C เซอร์กิตเบรกเกอร์ สวิตช์ตัดวงจรอัตโนมัติ

CHINT เบรกเกอร์ MCB NXB-125G 1P (63A-125A) 10kA Curve C เซอร์กิตเบรกเกอร์ ลูกย่อย สวิตช์ตัดวงจรอัตโนมัติ


CHINT NXB-125G 1P คือเบรกเกอร์ลูกย่อยมาตรฐาน ทำหน้าที่ ตัดไฟอัตโนมัติ เมื่อเกิด ไฟเกิน (Overload) ไฟลัดวงจร (Short Circuit) ตั้งแต่ (63A-125A) 10kA รีเซ็ตได้ เหมาะสำหรับแรงดันไฟฟ้า AC 230-240V (ระบบ 1 เฟส) ติดตั้งง่าย (ราง DIN Rail) เหมาะกับงานไฟฟ้าทั่วไป ใช้คู่ RCCB หรือ RCBO จะปลอดภัยที่สุด เพื่อป้องกัน สายไฟ อุปกรณ์ และลดความเสี่ยงไฟไหม้ เหมาะกับงานไฟฟ้าทั่วไปในบ้านและอาคาร


การทำงาน (Operating / Protection Principles)
MCB หรือ Miniature Circuit Breaker คืออุปกรณ์ตัดวงจรอัตโนมัติแบบรีเซ็ตได้ ซึ่งมี 2 หลักการสำคัญดังนี้
✅ การป้องกันกระแสเกิน (Overload Protection)
เมื่อโหลดหรืออุปกรณ์ที่ต่ออยู่ดึงกระแสเกินค่าที่ตั้งไว้ MCB จะทำงานภายในเวลาหนึ่งเพื่อ ตัดวงจร ป้องกันความร้อนสะสมและไฟไหม้

✅ การป้องกันลัดวงจร (Short-Circuit Protection)
เมื่อเกิดลัดวงจรแบบทันทีทันใด (กระแสพุ่งสูงมาก) ตัว โซลีนอยด์ (Solenoid) ภายในจะทำงานทันทีเพื่อ ตัดวงจรอย่างรวดเร็ว ช่วยป้องกันความเสียหายรุนแรงต่อสายไฟและอุปกรณ์ ตัวเลข 10kA บ่งชี้ว่า MCB ตัวนี้สามารถ ตัดกระแสลัดวงจรได้สูงสุดถึง 10000A โดยไม่เสียหายและทำงานได้ปลอดภัยครับ

✅ ลักษณะ Curve C
เบรกเกอร์ Curve C จะตัดเมื่อมีกระแสเกิน 5–10 เท่าของ In (Rated Current)
เหมาะสำหรับโหลดที่มีกระแสเริ่มต้นสูงเล็กน้อย เช่น
🔹 มอเตอร์ขนาดเล็ก
🔹 หลอดไฟฟลูออเรสเซนต์
🔹 ปั๊มน้ำขนาดเล็ก
🔹 อุปกรณ์ไฟฟ้าทั่วไป
ดังนั้น Curve C จึงเป็น curve ที่ใช้งานได้ทั่วไปในบ้าน อาคาร และงานอุตสาหกรรมเบา

ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation)
✅ ตรวจสอบก่อนติดตั้ง ปิดแหล่งจ่ายไฟหลัก (Main Switch / Main Breaker) ทุกครั้ง
✅ ตรวจสอบว่า MCB เป็นรุ่น 1P, ค่ากระแส (A) และ Curve (B / C) เหมาะกับโหลด
✅ ติดตั้งบนราง DIN Rail นำ MCB NXB-125G คล้องด้านบนกับราง DIN Rail กดด้านล่างเข้ารางจนได้ยินเสียง “คลิก”
✅ ต่อสายไฟ (Wiring)
▶ สายไฟเข้า (LINE / L-IN) → ต่อเข้าขั้วด้านบนของ MCB
▶ สายไฟออก (LOAD / L-OUT) → ต่อออกจากขั้วด้านล่างไปยังโหลด
✅ ตรวจสอบหลังติดตั้ง เปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ

การใช้งานในระบบไฟฟ้า (Electrical Application)
✅ การเปิด–ปิดวงจร
▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร
▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร

✅ การทำงานเมื่อเกิดความผิดปกติ
▶ กระแสเกิน (Overload)
▶ ลัดวงจร (Short Circuit)
▶ MCB จะ ตัดวงจรอัตโนมัติ (Trip) คันโยกจะดีดลงเองเพื่อความปลอดภัย

✅ การรีเซ็ตหลัง MCB ตัด
▶ ตรวจสอบสาเหตุ เช่น โหลดเกิน, เครื่องใช้ไฟฟ้าชำรุด
▶ แก้ไขปัญหาให้เรียบร้อยก่อน
▶ โยกคันโยกลง OFF ให้สุด
▶ จากนั้นโยกกลับขึ้น ON เพื่อใช้งานต่อ

ข้อดีและจุดเด่นอุปกรณ์
⭐ MCB ตัวนี้ทำหน้าที่ ป้องกัน Overload และ Short Circuit พร้อมกัน
⭐ รีเซ็ตใช้งานได้โดยไม่ต้องเปลี่ยนอุปกรณ์
⭐ ขนาดกะทัดรัด ติดตั้งง่ายบนราง DIN
⭐ ช่วงกระแสครอบคลุมใช้งานหลากหลาย
⭐ ความสามารถตัดลัดวงจร 10kA
⭐ ลดความเสี่ยงไฟไหม้และความเสียหาย
⭐ ราคาคุ้มค่า ประหยัดงบประมาณ

ข้อควรระวัง / ข้อจำกัด
⚠️ อย่าใช้ MCB แทนฟิวส์หรืออุปกรณ์ป้องกันชนิดอื่น
⚠️ ไม่สามารถป้องกันไฟดูดหรือไฟรั่ว
⚠️ ห้ามรีเซ็ตทันทีโดยไม่ตรวจสอบว่าเกิดสาเหตุอะไร
⚠️ ห้ามติดตั้งในที่มีความชื้นสูงมาก
⚠️ ใช้สายไฟที่มีขนาดเหมาะสม
⚠️ ห้ามดัดแปลงอุปกรณ์

ขนาด (Dimensions)
✅ ความกว้าง (Width): 18 มม.
✅ ความสูง (Height): 83 มม.
✅ ความลึก/ความยาว (Depth/Length): 78 มม.
✅ น้ำหนัก (Weight) : 0.12 กก.

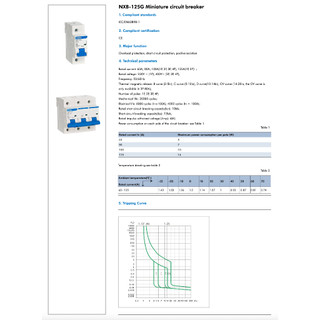

ข้อมูลทางเทคนิค (Technical Specifications)

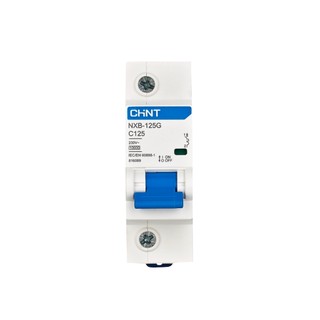

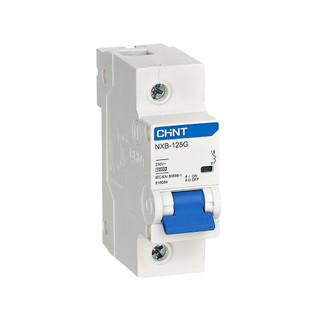

✅ รุ่น : CHINT MCB NXB-125G
✅ จำนวนโพล (Poles) : 1P
✅ ความสามารถตัดลัดวงจร (Icn) : 10kA
✅ ช่วงกระแสพิกัด (In) : 63A-125A (ขึ้นกับโหลดที่ใช้)
✅ แรงดันพิกัด (Rated Voltage) : AC 230 / 240 V
✅ ความถี่ (Frequency) : 50 / 60 Hz
✅ ลักษณะการตัด (Tripping Curve) : C ยอมให้กระแสเริ่มสูงกว่าเล็กน้อยก่อนทริป
✅ Curve C เหมาะกับโหลด : ไฟส่องสว่าง ปลั๊กทั่วไป โหลดมอเตอร์เล็ก ปั๊มน้ำ คอมเพรสเซอร์ขนาดไม่ใหญ่
✅ การใช้งาน : ระบบไฟฟ้า 1 เฟส
✅ มาตรฐานอ้างอิง : IEC / EN 60898-1
✅ วิธีติดตั้ง : ราง DIN Rail 35 มม

⚡ การต่อระบบทั่วไป (Wiring Integration)

แหล่งจ่ายไฟ (L, N)
↓
Main Breaker
↓
RCCB (กันไฟรั่ว)
↓
Busbar (จ่ายเฟส)
↓
┌────────────┐
│ MCB NXB-125G 1P │ → วงจรย่อย (ไฟ/ปลั๊ก/โหลด)
└────────────┘
│
Load
Neutral (N) → Neutral Bar → Load
Earth (PE) → Earth Bar → Load

สรุปแบบเข้าใจง่าย
ระบบนิยม: Main → RCCB → Busbar → MCB → Load
MCB NXB-125G 1P ดูแลเฉพาะ เฟส ของวงจรย่อย
ใช้ Busbar เมื่อมีหลายวงจร / ใช้ RCBO เมื่ออยากรวมกันจบในตัวเดียว

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
⚙️ Consumer Unit ตู้คอนซูมเมอร์ยูนิต / ตู้ DB ใช้เก็บความเรียบร้อยของอุปกรณ์
⚙️ ราง DIN Rail 35 มม. (มาตรฐานสำหรับ MCB)
⚙️ RCCB ป้องกันไฟรั่ว / ไฟดูด เพื่อให้ระบบปลอดภัยทั้ง “ไฟเกิน” และ “ไฟรั่ว”
⚙️ RCBO รวม MCB + RCCB ในตัวเดียว ตัดทั้ง “กระแสเกิน + ไฟรั่ว” ในวงจรเดียว
⚙️ MCCB (สำหรับระบบใหญ่) ใช้ MCCB เป็น Main Breaker แล้วให้ MCB แยกวงจรย่อย
⚙️ Terminal Shrouds / Busbar อุปกรณ์เชื่อมต่อและจัดการสายไฟ
⚙️ SPD ป้องกันแรงดันไฟกระชาก จากฟ้าผ่าหรือสัญญาณย้อนกลับ

สรุป
🔌 CHINT NXB-125G 1P คือเบรกเกอร์ลูกย่อย ทำหน้าที่ ตัดไฟอัตโนมัติ เมื่อเกิด ไฟเกิน (Overload) ไฟลัดวงจร (Short Circuit) รีเซ็ตได้ ติดตั้งง่าย เหมาะกับงานไฟฟ้าทั่วไป ใช้คู่ RCCB หรือ RCBO จะปลอดภัยที่สุด เพื่อป้องกัน สายไฟ อุปกรณ์ และลดความเสี่ยงไฟไหม้
