800M-7GHz ผ่านประเภทเครื่องตรวจจับ Comparator ยืน Wave Protection สําหรับ RF POWER Amplifier 868M 900M 915M 1.2G 1.5G 2.4G 5.8G

เครื่องตรวจจับ 800mhz-3ghz/1.5G-7GHz ผ่านเครื่องตรวจจับประเภทข้อต่อแบบบูรณาการการป้องกันคลื่นแบบยืน TTL FOR Ham Radio เครื่องขยายเสียง RF POWER

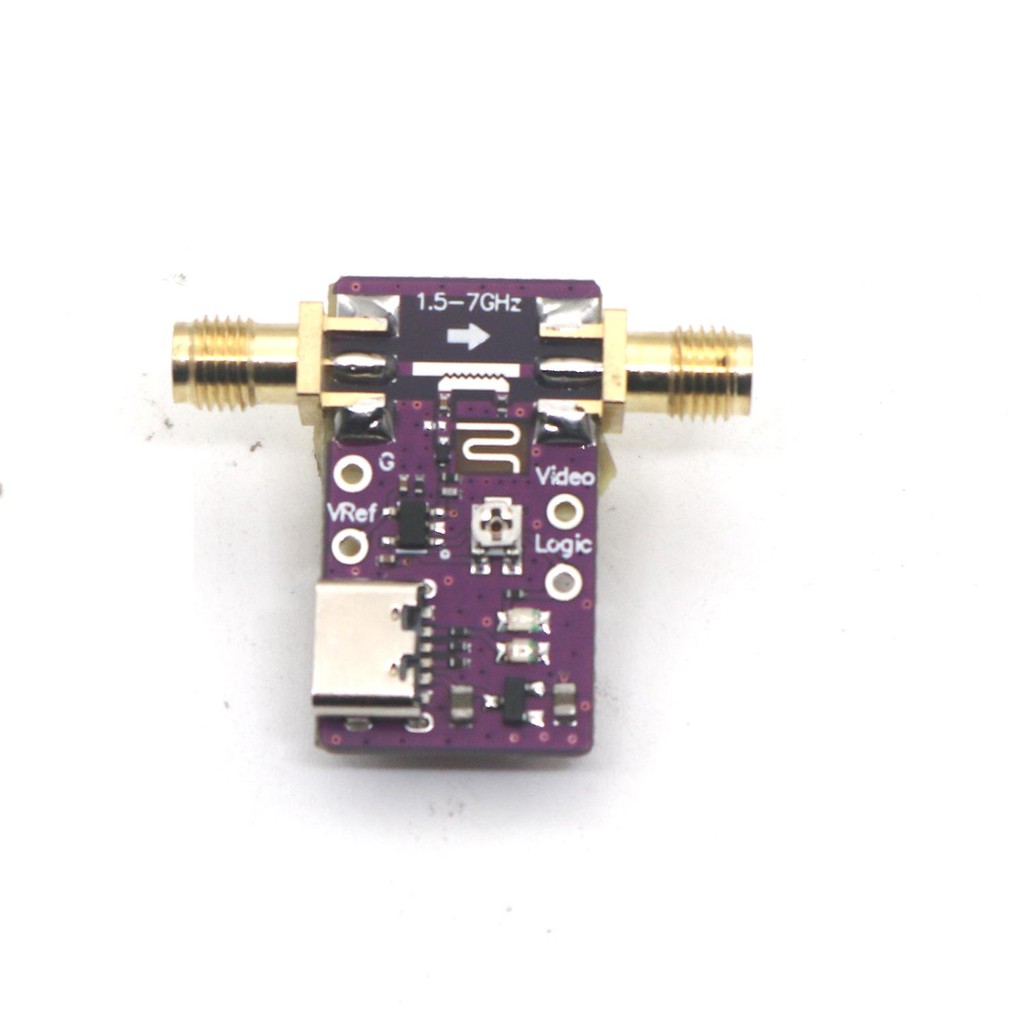

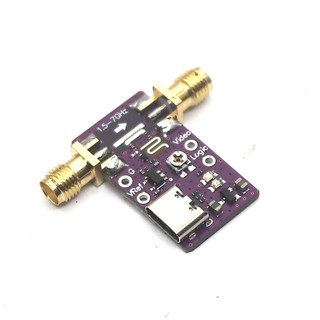

เครื่องตรวจจับผ่านเป็นโมดูลที่รวมตัวเชื่อมต่อทิศทางสายไมโครสตริปเครื่องตรวจจับไดโอดเปรียบเทียบและส่วนประกอบอื่น ๆ บนบอร์ด โมดูลตรวจจับสามารถทำงานในช่วงความถี่ 1.5G ~ 7GHz 800Mhz-3Ghz
แหล่งจ่ายไฟ USB Type-C สามารถส่งสัญญาณได้โดยตรง 3.3V TTL
การใช้งาน:
พอร์ต USB เข้าถึงแหล่งจ่ายไฟ 5V (สูงสุด 5.5V)
เมื่อต้องวัดกำลังขับ ด้านซ้ายเป็นอินพุต RF ด้านขวาคือเอาต์พุต RF
เมื่อมีความจำเป็นในการวัดพลังงานสะท้อน เมื่อมันเป็นสิ่งจำเป็นในการวัดพลังงานสะท้อนแสง ด้านซ้ายเป็นเอาต์พุต RF ช่องเสียบวิทยุอยู่ทางขวา
สัญญาณ V: การตรวจจับ (ซองจดหมาย)
เอาต์พุตสัญญาณตรรกะ TTL: ลอจิก: เอาต์พุตสัญญาณตรรกะ TTL
แรงดันไฟฟ้าอ้างอิงของเครื่องเปรียบเทียบ: จุด Vref: แรงดันไฟฟ้าอ้างอิงเปรียบเทียบ
แรงดันไฟฟ้าอ้างอิงเปรียบเทียบสามารถปรับได้โดยโพเทนชิออมิเตอร์แพทช์ 3303W
เมื่อแรงดันไฟฟ้าตรวจจับต่ำกว่าแรงดันไฟฟ้าอ้างอิงเอาต์พุต TTL จะต่ำ
เมื่อแรงดันไฟฟ้าที่ตรวจจับสูงกว่าแรงดันไฟฟ้าอ้างอิงเอาต์พุต TTL จะสูง
ไฟ LED สีเขียวเป็นไฟแสดงสถานะการทำงานที่สว่างขึ้นหลังจากเสียบ USB แล้ว
ไฟ LED สีน้ำเงินเป็นไฟแสดงสถานะเอาต์พุต TTL ซึ่งจะสว่างขึ้นเมื่อเอาต์พุต TTL สูง
สถานการณ์การใช้งาน: เครื่องขยายเสียงแบบสองทิศทาง (ส่วนประกอบ TR) การสลับตัวรับส่งสัญญาณ, เครื่องขยายเสียงกำลังการป้องกันคลื่นแบบยืนกำลัง, การตรวจสอบเอาต์พุตอินพุต ฯลฯ
