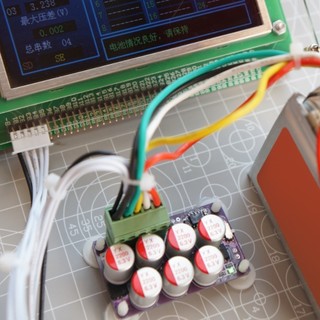

Active balance 4S 6A บอร์ดม่วง

คุณสมบัติ:
1.มีหลายรุ่น ได้แก่ 4S, 6S และ 17S สำหรับลิเธียมเทอร์นารีลิเธียมฟอสเฟตและลิเธียมไททาเนต
2.การทำให้เท่ากันแบบไฮบริดลดความซับซ้อนเพื่อความเรียบง่ายโดยไม่จำเป็นต้องตรวจจับความแตกต่างของแรงดันไฟฟ้าระหว่างแบตเตอรี่ถ่ายโอนพลังงานโดยตรงระหว่างตัวเก็บประจุที่อยู่ติดกันจากนั้นการเชื่อมต่อแบบขนานความถี่สูง การควบคุมหลักของไมโครคอนโทรลเลอร์รวมกับทรานซิสเตอร์ MOS ที่มีความต้านทานต่ำซึ่งให้ประสิทธิภาพการใช้พลังงานต่ำที่ยอดเยี่ยมและเอฟเฟกต์การปรับสมดุลความแม่นยำสูงที่มีประสิทธิภาพ การใช้ความแม่นยำในการปรับสมดุลในระยะยาวสามารถเข้าถึง 0.005V-0.01V พร้อมการใช้พลังงานวงจรต่ำลง
3.การใช้พลังงานในการทำงานอยู่ที่ประมาณ 1.5-2.5mA และแรงดันไฟฟ้าของเซลล์แบตเตอรี่สามารถปิดโดยอัตโนมัติเมื่อต่ำกว่า 2.5V หรือปิดด้วยตนเองผ่านสวิตช์

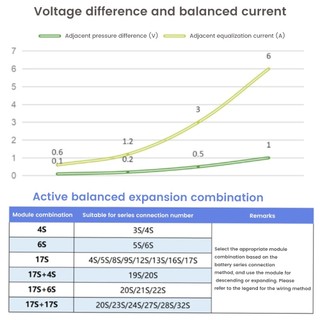

4.กระแสไฟฟ้าดับสูงสุดประมาณ 6A และความแตกต่างของแรงดันไฟฟ้ามากขึ้นกระแสไฟฟ้าก็จะยิ่งมากขึ้นเท่านั้น เมื่อความแตกต่างของแรงดันไฟฟ้าคือ 1V ประมาณ 6A; 0.5V ประมาณ 3A; 0.2V ประมาณ 1.2A (พารามิเตอร์ข้างต้นเป็นแบตเตอรี่ลิเธียมกำลังไฟ 4S รวมกับ 10 ซม. 0.75 มม. ตารางเมตรวัดและคอลเลกชันแรงดันไฟฟ้า จุดวัดบนเครื่อง) คือจุดวัดบนเครื่อง

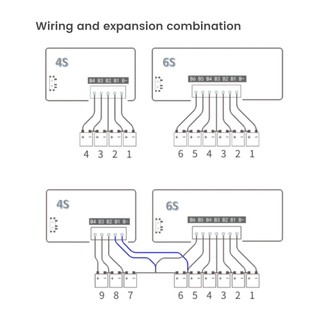

5.สามารถขยายชุดค่าผสมได้และสามารถเลือกโมดูลที่เหมาะสมได้ตามวิธีการเชื่อมต่อชุดแบตเตอรี่ โมดูลสามารถลดหรือขยายเพื่อใช้งานและสามารถลดหรือสะดุดด้วยบอร์ดหลายแผ่นเพื่อขยาย โปรดดูแผนภาพสำหรับวิธีการเชื่อมต่อเฉพาะ
พารามิเตอร์: พารามิเตอร์: พารามิเตอร์:
ข้อมูลจำเพาะของโมเดลโมเดลโมเดล 4S / 6S / 17S
วิธีการปรับสมดุล: การปรับสมดุลพลังงานที่ใช้งานอยู่
กระแสไฟฟ้าที่สมดุล: สูงสุด 6A (ความแตกต่างของแรงดันไฟฟ้ามากขึ้นกระแสไฟฟ้ามากขึ้นและในทางกลับกัน)
ความแม่นยำในการปรับสมดุล: 0.01V
การใช้พลังงานในการทำงาน: 1.5mA-2.5mA การใช้พลังงานในการทำงาน: 1.5mA-2.5mA
การป้องกันแรงดันไฟฟ้าต่ำ: <2.5V ปิดเครื่องอัตโนมัติการใช้พลังงาน: OmA
แบตเตอรี่ที่ใช้งานได้: ลิเธียมขัดแย้ง, ลิเธียมเหล็กฟอสเฟต, ลิเธียมไททาเนตแรงดันไฟฟ้าที่ใช้งานได้: โมโนเมอร์ 2.5V-4.4V
ขนาดผลิตภัณฑ์: ภาพประกอบ
ปลั๊กสาย: 15EDG-3.81
สายที่รองรับ: ความยาวสายไฟ 4S / 6S 30 ซม., ความยาวสายไฟ 17S 40 ซม., การสุ่มสี
ไฟแสดงสถานะการทำงาน: ไฟแสดงสถานะการทำงาน:
ไฟแสดงสถานะการทำงานแสดงว่าระบบกำลังทำงานตามปกติแสดงว่าแรงดันแบตเตอรี่ต่ำกว่า 2.5V และอยู่ในสถานะสลีปหรือสวิตช์จะปิดอยู่ ระบบปิดเครื่องอย่างสมบูรณ์และการใช้พลังงานคือ 0
การทรงตัวแบบแอคทีฟของไฮบริด:
เซลล์ที่อยู่ติดกันจะถ่ายโอนพลังงานผ่านตัวเก็บประจุ จากนั้นจะบรรลุผลการทรงตัวที่มีความแม่นยำสูงและมีประสิทธิภาพผ่านการเชื่อมต่อแบบขนานที่เทียบเท่าความถี่สูง การออกแบบพลังงานต่ำช่วยลดความซับซ้อนและวงจรไม่จำเป็นต้องตรวจจับความแตกต่างของแรงดันไฟฟ้าระหว่างแบตเตอรี่ การใช้งานในระยะยาวเพื่อป้องกันสมดุลแรงดันไฟฟ้าของแบตเตอรี่ การใช้พลังงานในการทำงานมีเพียง 1.5mA-2.5mA และแรงดันแบตเตอรี่เดียวต่ำกว่า 2.5V เพื่อเข้าสู่สถานะสลีป การใช้พลังงานในการนอนหลับต่ำเท่ากับ uAA
ระดับแบตเตอรี่เพื่อป้องกันแบตเตอรี่จากการคายประจุมากเกินไป

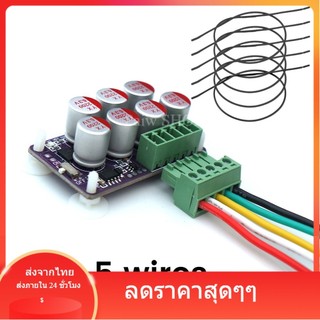

แพ็คเกจรวม:
แผงวงจรหลัก 1X
ปลั๊กเชื่อมต่อ 1X (1007 18AWG 0.75 มม.)
สายไฟหลายเส้น
เรื่องที่ต้องการความสนใจ:
ให้ความสนใจกับขั้วข้อผิดพลาดของลำดับลวดหรือไฟฟ้าลัดวงจรซึ่งอาจทำให้เกิดความเสียหายที่ไม่สามารถย้อนกลับได้กับส่วนประกอบ โปรดใช้งานอย่างระมัดระวังและป้องกันวงจรลวดและฉนวนของลวด
