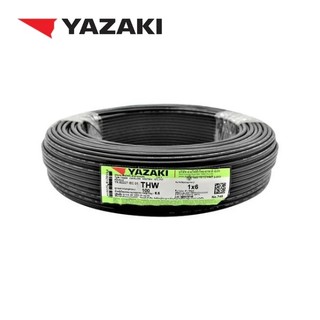

Yazaki สายไฟ IEC01 THW 1X6 SQMM 450/750V 100M Cable Thai Yazaki

Yazaki สายไฟ IEC01 THW 1X6 SQMM 450/750V 100M Cable Thai Yazaki

คุณสมบัติ
ตัวนำไฟฟ้าแบบเกลียวและแบบเคลือบสาร PVC 450/750V 70*C แกนเดี่ยว  THW (60227 IEC 01) คือ สายไฟฟ้าตรฐาน บอก.11 11 -5555553 ที่นิยมใช้กันอย่างกว้างขวาง โดยเฉพทะในอาคารและโรงงาม
อุตสาหกรรม จุดเด่นคือสามารถใช้ในวงจรไฟฟ้า 3 phase รับแรงดันได้ได้ได้ได้ไม่เกิน 450/750V ที่อุณเหภูมิไม่เกิน 70C ตัวน้ำไฟฟ้าจ้าจากลาย
ทองแดงหลายเส้นร้อยเป็นแกนทองแดงใหญ่ ห่อหุ้นด้วยฉนวนทำจากพีวีซี (prc) THW มีขนาดลายตั้งแต่ 1ต่ 15 ถึง 400 ตรมม.
การเดินสายไฟฟ้า THW ห้ามเดินฝังดินโดยตรง การเดินลอยต้องยึดด้วยวัสดฉนวน (insulator) ควรเดินในช่องเดินสาย ในสถานที่แห้ง เช่น
เดินบนรางไวร์เวย์ (wire-way) เดินร้อยในท่อร้อยสาย เดินร้อยท่อฝังผนังคอนกรีต เดินร้อยท่อใต้ผ้าอาคาร
โครงสร้างสายไฟฟ้า
ตัวนำไฟฟ้า : ลวดทองแดงอบอ่อน
ขนาด : 1.5 mm2 ถึง 400 mm2
ฉนวน : โพลีไวนิลคลอไรด์ (PVC/C)
การระบุแกนไฟฟ้า : แกนเดี่ยว : สีใดก็ได้
ข้อมูลทางเทคนิค
การจำแนกประเภท : อุณหภูมิตัวนำไฟฟ้าสูงสุด 70 C
แรงดันไฟฟ้าวงจรไม่เกิน : 450/750 โวลต์
แรงดันไฟฟ้าที่กำหนด : 450 โวลต์
ระหว่างสายถึงดิน : 750 โวลต์ระหว่างสายถึงสาย
แรงดันไฟฟ้าในการทดสอบ : 2,500 โวลต์
มาตรฐานอ้างอิง : มอก. 11 ส่วนที่ 3-2553 ตารางที่ 1

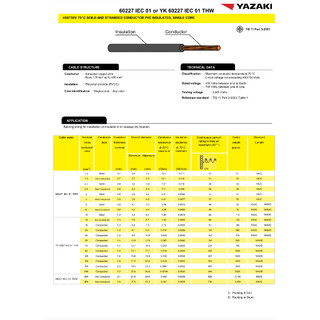

CABLE STRUCTURE
Conductor : Annealed copper wire
Sizes : 1.5 mm2 up to 400 mm2
Insulation : Polyvinyl chloride (PVC/C)
Core identification : Single-cores : Any color
TECHNICAL DATA
Classification : Maximum conductor temperature 70 C
Circuit voltage not exceeding : 450/750 Volts
Rated voltage  : 450 Volts
Between Line to Earth : 750 Volts between Line to Line
Testing voltage : 2,500 Volts
Reference standard : TIS 11 Part 3-2553, Table 1
