แผงพลังงานแสงอาทิตย์อัตโนมัติชาร์จแบตเตอรี่บอร์ดไฟกลางคืนหลอดไฟ นํา สวิตช์ควบคุมการชาร์จโมดูลควบคุม

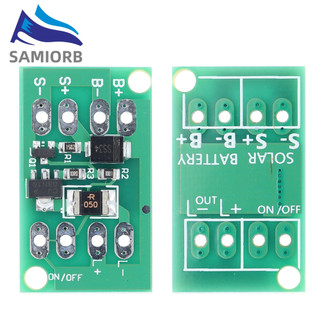

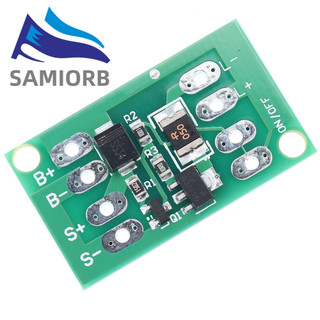

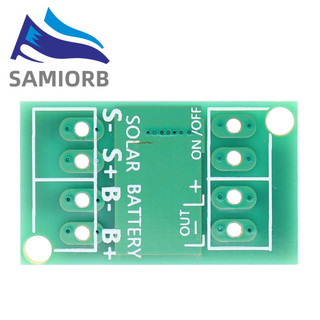

วิธีการเดินสายไฟ:
1.แบตเตอรี่ลิเธียม B+B- ชนิดเชื่อมต่อกับแบตเตอรี่ลิเธียม B+B
2. แผงเซลล์แสงอาทิตย์ S+ S- เชื่อมต่อกับแผงโซลาร์เซลล์
3. เอาต์พุต L + L-

ลำดับการเดินสายไฟ:
1: เชื่อมต่อแบตเตอรี่ลิเธียมแบตเตอรี่ต้องมีบอร์ดป้องกันที่สอดคล้องกัน 1: เชื่อมต่อแบตเตอรี่ลิเธียมแบตเตอรี่ต้องมีบอร์ดป้องกันที่สอดคล้องกัน
2: เชื่อมต่อกับ LED แบตเตอรี่ลิเธียมมีพลังงานและไฟ LED จะสว่างขึ้น
3: เชื่อมต่อกับแผงโซลาร์เซลล์ ในขณะนี้แผงโซลาร์เซลล์ส่องสว่างด้วยแสงและไฟ LED จะดับลงและไฟ LED จะติดโดยไม่มีไฟ
สวิตช์สามารถติดตั้งได้หากจำเป็นต้องปิดในเวลากลางคืนหรือส่วนต่อประสานสวิตช์ SW ได้รับการสงวนไว้สำหรับการขนส่งและการจัดเก็บ

ข้อควรระวัง:
1: กระแสไฟขาออกที่ทำงานที่เสถียรของบอร์ดควบคุมไม่สามารถมากกว่า 600ma มิฉะนั้นอาจทำให้เกิดการป้องกันเอาต์พุต
2: การชาร์จและป้องกันการไหลย้อนกลับโดยไม่ต้องชาร์จไฟเกินและต้องใช้แบตเตอรี่ลิเธียมป้องกันการชาร์จไฟเกินกับบอร์ดป้องกันที่สอดคล้องกัน (แบตเตอรี่โทรศัพท์มือถือทั้งหมดมีการป้องกัน 3.7v และมากกว่า 18650 ไม่มี ไม่สามารถใช้บอร์ดป้องกัน 3.7v ในซีรีส์ได้)
วิธีใช้: ให้ความสนใจกับการกันน้ำและฉนวนกันความร้อน
4: หลอดไฟ LED ไม่สามารถใช้ไดรฟ์เพิ่มได้
5: แรงดันแบตเตอรี่ของคอนโทรลเลอร์คือแรงดันขาออกไม่ จำกัด กระแสและแรงดันไฟฟ้าไม่สามารถใช้ลูกปัดหลอด LED 2V3V ได้โดยตรงจำเป็นต้องขับเคลื่อนด้วยกระแสคงที่ทีละขั้นตอนหรือซีรีส์ ตัวต้านทาน จำกัด กระแสไฟฟ้าและกระแสไฟขาออกเป็นกระแสไฟฟ้าทำงานสูงสุดไม่ใช่กระแสคงที่

หมายเหตุ:
กำลังขับเป็นกำลังไฟจริงโปรดยืนยันการใช้พลังงานจริงของโหลดก่อนใช้งาน
การเข้าถึง 3Vled โดยตรงอาจทำให้คอนโทรลเลอร์หรือ LED เสียหายได้
แบตเตอรี่ต้องติดตั้งแผ่นป้องกันและแรงดันแบตเตอรี่ต้องตรงกับแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์

รายการแพ็คเกจ:
แผงวงจรควบคุมพลังงานแสงอาทิตย์ * 1
