boost MPPT 4000W บอร์ดบูสไฟจากแบตเตอรี่หรือแผงโซล่าเซลล์ เพิ่มแรงดันไฮโวลท์ สำหรับแอร์อินเวอร์เตอร์ บไฟเข้า 24-350V

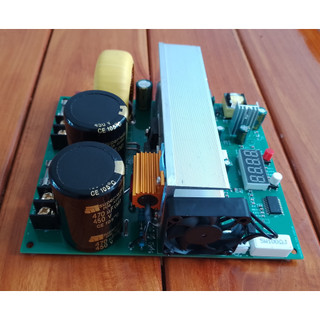

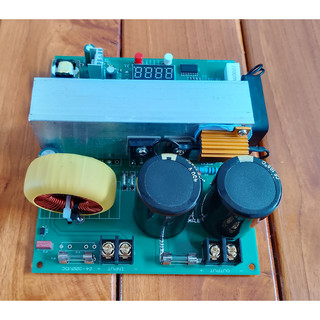

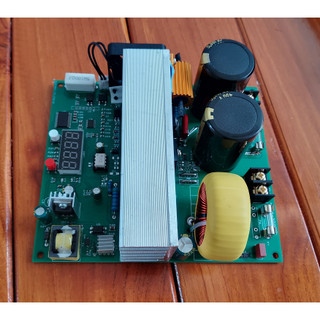

บอร์ด MPPT Boost DC-DC Converter สำหรับบูสต์ไฟจากแบตเตอรี่หรือจากแผงโซล่าร์เซลล์ให้เป็นไฟ DC High Voltage เรื่มทำงานที่ 24V ขึ้นไปจนถึง 350V ไฟออกไม่เกิน 400V ควบคุมการทำงานด้วย CPU 32bit ความเร็วในการประมวลผล 48MHz สามารถตั้งค่าแรงดัน output ที่ต้องการได้ด้วยการกดปุ่ม
รายละเอียดสินค้า
● กำลังต่อเนื่อง 700W ที่ 24V(700W มาจาก P=VI=24x35=840W แต่คิดแค่ 700w เพื่อเผื่อกำลัง) แรงดันขาออกไม่สามารถระบุได้ ขึ้นอยู่ที่โหลดว่ากินกระแสกี่แอมป์ แรงดันสูงสุดเมื่อโหลดกินกระแสสูงสุดที่ 12A คือ 700W/\12A = 58V
 กำลังต่อเนื่อง 1400W ที่ 48V(1400W มาจาก P=VI=48x35=1680W แต่คิดแค่ 1400w เพื่อเผื่อกำลัง) แรงดันขาออกไม่สามารถระบุได้ ขึ้นอยู่ที่โหลดว่ากินกระแสกี่แอมป์ แรงดันสูงสุดเมื่อโหลดกินกระแสสูงสุดที่ 12A คือ 1400W/12A = 116V
กำลังต่อเนื่อง 2500W ที่ 150V(2500W มาจาก P=VI=150x35=5250W แต่คิดแค่ 2500w(2500W/150V=16.6A) เพื่อเผื่อกำลังและแรงดันขาเข้าสูงเป็นไปได้ยากที่กระแสจะถึง 35A) แรงดันขาออกจะได้ประมาณ 300V ขึ้นไปแล้วแต่โหลดว่ากินกระแสกี่แอมป์
,กำลังต่อเนื่อง 4000W ที่ 250V(4000W มาจาก P=VI=250x35=8750W แต่คิดแค่ 4000w(4000W/250V=16A) เพื่อเผื่อกำลังและแรงดันขาเข้าสูงเป็นไปได้ยากที่กระแสจะถึง 35A) แรงดันขาออกจะได้ประมาณ 300V ขึ้นไปแล้วแต่โหลดว่ากินกระแสกี่แอมป์
● รับแรงดันขาเข้า 24VDC - 350VDC จำกัดกระแส input ไม่เกิน 35A
● ใช้แผงโซล่าเซลล์เริ่มต้นที่ 1 แผง ก็ทำงานแล้ว แต่แรงดันขาออกก็จะน้อย
● แรงดันขาออกต่ำสุดเท่าแหล่งจ่าย สูงสุด 400VDC จำกัดกระแส output ไม่เกิน 12A
● แสดงค่าแรงดันด้วย LED 7-segment
● ีมีระบบป้องกันอุณหภูมิเกิน, กระแสเกิน, แรงดันเกิน
● มีพัดลมระบายความร้อนทำงานตามอุณหภูมิ
** กำลังวัตต์ที่จะได้ขึ้นอยู่กับแหล่งจ่าย
***
*** กรุณาอ่านก่อนตัดสินใจซื้อ ***
เนื่องจากบอร์ดบูสรับแรงดันได้กว้าง
ดังนั้นแรงดันขาออกจะล้อตามแรงดันขาเข้า การคำนวณว่าจะได้ไฟเท่าไหร่นั้นอยู่ที่ไฟเข้าและโหลดว่ากินไฟกี่วัตต์
เช่นถ้าไฟจากแผง 70v 5A= 350w ถ้าโหลดต้องการแรงดันที่ 300v 1A=300wก็จะบูสได้เต็ม 300v
แต่ถ้า โหลดต้องการแรงดัน 300v 2A=600w แรงดันที่บูสจะไม่สามารถทำได้ถึง 300v เพราะแผงมีแค่ 350w
สรุปเคสตัวอย่างนี้ ถ้ามีแผงโซล่าเซลล์ 70V 5A จะใช้กับโหลดที่กินกระแส 2A จะคำนวณไฟออกได้= 350w/2A=175v เป็นต้น
ดังนั้นสรุปได้ว่าถ้าใช้แรงดันต่ำ ไฟที่ออกจะขึ้นลงตามกระแสที่โหลดดึงไปใช้ ถ้าจะให้แรงดันออกนิ่งต้องบูสไม่เกิน 2 เท่าของแรงดันขาเข้า
เช่น ถ้าต้องการไฟออกที่ 300V ไฟเข้าต้องไม่ต่ำกว่า 150V
