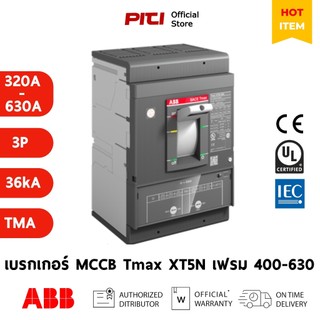

ABB เบรกเกอร์ MCCB Tmax XT5N TMD (320-630A) 3P (36kA) F F Moulded Case Circuit Breaker
ตัวเลือกสินค้า แอมป์ (A)
ABB XT5N 400 TMA 320-3200 3p F F # 1SDA100344R1
ABB XT5N 400 TMA 400-4000 3p F F # 1SDA100345R1
ABB XT5N 630 TMA 500-5000 3p F F # 1SDA100346R1
ABB XT5N 630 TMA 630-6300 3p F F # 1SDA100347R1
ABB เบรกเกอร์ Tmax XT XT5N (400-630) TMA ( 320A - 630A ) 36kA 3P F F ขนาดเฟรม 400A และ 630A แบบ 3 โพล (3‑Pole) Tmax XT Low voltage Moulded Case Circuit Breakers MCCB เหมาะสำหรับงาน ป้องกันวงจรและกระแสเกินในระบบไฟฟ้าแรงต่ำ รองรับทั้ง AC และ DC ป้องกันกระแสเกินและลัดวงจร มาพร้อม Thermomagnetic Release (TMA) Thermal (โอเวอร์โหลด): ป้องกันกระแสเกินที่เกิดขึ้นนาน ๆ (โหลดมากเกินไป) โดยทำงานผ่านแผ่น Bimetal ที่ดัดตัวเมื่อร้อน Magnetic (ช็อต/ลัดวงจร): ป้องกันกระแสสูงผิดปกติในทันที เช่น ลัดวงจร โดยใช้ขดลวดแม่เหล็กดึงกลไกปลดวงจรทันที และมีชุดเทอร์มินัลติดตั้งด้านหน้า F F หมายถึงมีขั้วต่อที่ด้านหน้า (Front Terminals) ครอบคลุมทุกฟังก์ชั่นการใช้งาน ทั้งในโรงงานอุตสาหกรรม ห้างสรรพสินค้า และอาคารสํานักงาน
วิธีการใช้งาน (Operation)
1. การติดตั้ง (Installation)
- Turn OFF Power: ปิดไฟหลักที่ตู้หรือสวิตช์บอร์ดก่อนเริ่มงาน เพื่อความปลอดภัย
- ติดตั้ง Insulating Back Shield (เมื่อ panel โลหะ) ตามคำแนะนำของเอกสาร (ใช้ code ชิ้นส่วน หรือฉนวนตามรูป)
- ติดตั้ง Phase Barriers และ Terminal Covers ตามแรงดันและชนิด terminal (F-F พร้อม phase barrier 100 mm)
- ยึดเบรกเกอร์เข้ากับ mounting brackets: หากมี bolt-on หรือ fixed mounting kit (ดูคู่มือเฉพาะ XT5)
- เชื่อมต่อสายไฟ (Cu/Al ตามข้อกำหนด): ใช้แรงบิดที่เหมาะสม (เช่น 36 Nm สำหรับ F-F)
- ตรวจสอบและทดสอบ: ตรวจดูฉนวนและ clearance ทุกด้าน และใช้การทดสอบ Trip Test (หากใช้ Ekip Dip หรือ Trip Unit อิเล็กทรอนิกส์)
2. การทำงานปกติ (Normal Operation)
- ใช้ในงาน Power Distribution หรือป้องกันวงจรกำลังหลัก ที่ต้องการ กระแสสูง, ความทนทาน, และ การติดตั้งสะดวก
- Thermal-magnetic trip unit ช่วยป้องกันได้ทั้ง overload และ short-circuit
- ใช้เป็น MCCB (Moulded Case Circuit Breaker) สำหรับตัดวงจรเมื่อเกิด Overload (กระแสเกิน) และ Short-Circuit (ไฟฟ้าลัดวงจร)

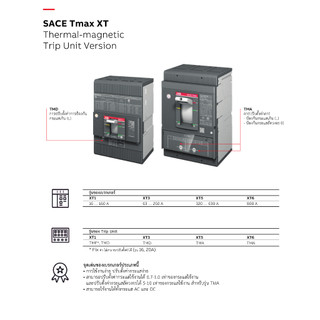

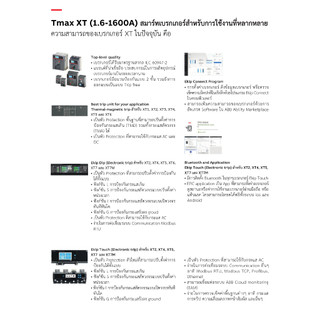

- Trip Unit แบบ TMA (Thermal-Magnetic)
Thermal protection → ป้องกันกระแสเกิน (Overload) ทำงานช้า (Inverse time delay)
Magnetic protection → ป้องกันกระแสลัดวงจร (Short-circuit) ทำงานทันที (Instantaneous trip)
ขนาด (Dimensions)
ความกว้าง (Width): 140 มม.
ความสูง (Height): 205 มม.
ความลึก/ความยาว (Depth/Length): 103.5 มม.
น้ำหนัก (Weight) : 4.775 กก.
ข้อมูลทางเทคนิค (Technical Specifications)
รุ่น : Tmax XT XT5N TMA 36kA 3P F F
กระแสใช้งาน (Rated Current, In) : 320A - 630A
จำนวนขั้ว : 3-Pole (3P)
ความสามารถตัด (Ics / Icu) : สูงสุด 36kA 380–415 VAC
การควบคุม : Thermomagnetic Release (TMA)
ขั้วต่อ : ด้านหน้า F F (Front Terminals)

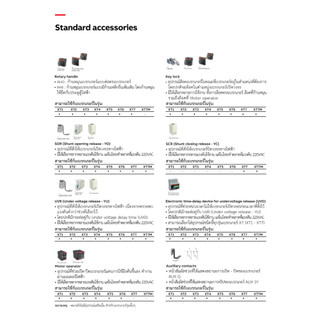

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Add-ons)
ABB Tmax XT5N สามารถติดตั้ง อุปกรณ์เสริม (Accessories) ได้หลายชนิด ทั้งแบบภายใน (Internal) และภายนอก (External)
1. อุปกรณ์ควบคุมและสั่งการ (Operating Accessories)
- Rotary Handle (OHB / RHE) → หมุนตัดต่อวงจรได้จากหน้าตู้ (On/Off/Trip)
- Motor Operator (MOE) → ควบคุมการปิด-เปิดเบรกเกอร์ด้วยมอเตอร์ (ใช้ในระบบ ATS หรือ Remote Control)
2. อุปกรณ์สั่งปลดวงจร (Release Devices)
- Shunt Trip (SOR) → ตัดวงจรจากสัญญาณภายนอก (เช่น ไฟไหม้, Alarm, Emergency Stop)
- Undervoltage Release (UVR) → ตัดวงจรอัตโนมัติเมื่อแรงดันตกต่ำเกินไป
3. อุปกรณ์สัญญาณ (Signalling Accessories)
- Auxiliary Contacts (AX / AL) → แสดงสถานะ ON / OFF
- Alarm Contacts (S51, SD, etc.) → แจ้งเตือนเมื่อเบรกเกอร์ตัดเพราะ Trip
4. อุปกรณ์เสริมด้านการเชื่อมต่อและติดตั้ง
- Terminal Kits → ขั้วต่อสายแบบ Lug / Spread terminal
- Interlock Kits → ชุดกลไกสลับแหล่งจ่าย (MIR / Kit VR) ใช้สำหรับ ATS (Automatic Transfer Switch)
- Plug-in / Withdrawable Kit → ทำให้เบรกเกอร์ถอด-ใส่ได้สะดวก (เหมาะกับงาน MDB)
5. อุปกรณ์วัดและสื่อสาร (Measurement & Communication)
- สำหรับรุ่นที่รองรับ Ekip สามารถต่อ Ekip Touch, Ekip Dip, Ekip Hi-Touch เพื่อวัดค่าพลังงาน, กระแส, การสื่อสารผ่าน Modbus / Profibus / Ethernet
- แม้รุ่น TMA จะไม่รองรับขั้นสูง แต่สามารถเสริมอุปกรณ์วัดบางประเภทได้
สรุป
ABB เบรกเกอร์ Tmax XT XT5N (400-630) TMA ( 320A - 630A ) 36kA 3P F F ใช้เป็น MCCB (Moulded Case Circuit Breaker) สำหรับตัดวงจรเมื่อเกิด Overload (กระแสเกิน) และ Short-Circuit (ไฟฟ้าลัดวงจร) เหมาะกับ โหลดกำลังสูง และ ระบบไฟฟ้าอุตสาหกรรมใช้งานได้ทั้ง AC และ DC พร้อมปรับค่าการป้องกันได้ ใช้ร่วมกับอุปกรณ์เสริม เช่น Shunt Trip, UVR, Auxiliary Contact, Rotary Handle, Motor Operator, Interlock Kit รองรับการทำงานทั้ง Manual, Remote Control, และ Integration กับระบบ Automation ในโรงงานและอาคาร
