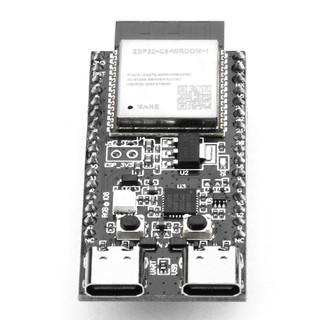

Pcbfun Esp32-C6-Devkitc-1 บอร์ดโมดูลบลูทูธไร้สาย Cp2102 Onboard Esp32-C6-Devkitc-1-N8 Type-C

คุณสมบัติ:
1. Esp32-c6-devkitc-1 เป็นบอร์ดพัฒนาระดับเริ่มต้นที่ใช้โมดูลอเนกประสงค์ ESP32-C6-WROOM-1 กับแฟลช SPI ขนาด 8 MB
2. บอร์ดพัฒนานี้มีฟังก์ชั่นที่สมบูรณ์เช่น Wi Fi และบลูทู ธ พลังงานต่ำ
3. Esp32-c6-wroom-1 ใช้เสาอากาศ PCB ออนบอร์ดและโมดูลมีชิป ESP32-C6 ซึ่งมีฟังก์ชันการทำงานที่ดี
4.อินเทอร์เฟซ USB Type-C ของชิป ESP32-C6 รองรับโหมดความเร็วเต็ม USB 2.0 และยังสามารถใช้เป็นอินเทอร์เฟซด้านพลังงานสำหรับบอร์ดพัฒนา มันสามารถเผาเฟิร์มแวร์ไปยังชิปสื่อสารกับชิปผ่านโปรโตคอล USB และยังสามารถใช้สำหรับการดีบัก

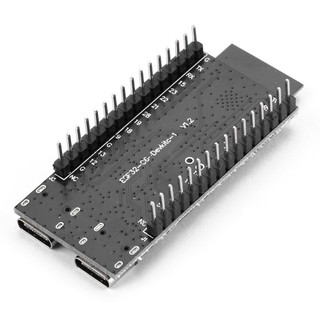

5. หมุดส่วนใหญ่ของโมดูลบนกระดานถูกนำออกไปยังหมุดทั้งสองด้าน นักพัฒนาสามารถเชื่อมต่ออุปกรณ์ต่อพ่วงต่างๆผ่านจัมเปอร์ได้ตามความต้องการที่แท้จริงและยังสามารถเสียบบอร์ดพัฒนาเข้ากับบอร์ดขนมปังเพื่อใช้งานได้อย่างง่ายดาย
พารามิเตอร์: พารามิเตอร์: พารามิเตอร์

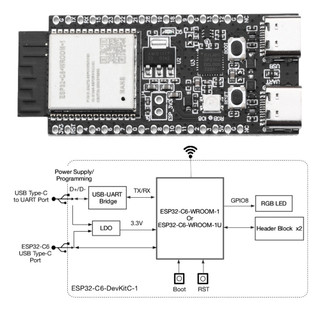

บทนำประสิทธิภาพการทำงาน:
Esp32-c6-wroom-1 เป็นโมดูลอเนกประสงค์ที่รองรับ 2.4 GHz Wi Fi 6, Bluetooth 5 และ IEEE 802.15.4 (Zigbee 3.0 และ Thread 1.3) โมดูลนี้มาพร้อมกับชิป ESP32-C6 และแฟลช SPI ขนาด 8 MB Esp32-c6-wroom-1 ใช้เสาอากาศ PCB ออนบอร์ด
ส่วนหัวของพิน: หมุด GPIO ที่มีอยู่ทั้งหมด (ยกเว้นบัส SPI ในแฟลช) จะถูกนำออกไปยังหมุดบนกระดานพัฒนา
Ldo: ตัวแปลงไฟ, อินพุต 5 V, เอาต์พุต 3.3 V.
ไฟ LED เปิดเครื่อง 3.3 V: เมื่อบอร์ดพัฒนาเชื่อมต่อกับแหล่งจ่ายไฟ USB ไฟ LED นี้จะสว่างขึ้น
การเชื่อมต่อ USB เข้ากับ UART bridge: สะพาน USB แบบชิปเดียวไปยัง UART ที่ให้อัตราการถ่ายโอนสูงถึง 3 Mbps
พอร์ต USB Type-C ESP32-C6: อินเทอร์เฟซ USB Type-C ของชิป ESP32-C6 รองรับโหมดความเร็วเต็ม USB 2.0 และอัตราการถ่ายโอนข้อมูลสูงสุด 12 Mbps (หมายเหตุว่าอินเทอร์เฟซนี้ไม่รองรับสูงโหมดการถ่ายโอนความเร็ว 480 Mbps) อินเทอร์เฟซนี้สามารถใช้เป็นอินเทอร์เฟซแหล่งจ่ายไฟสำหรับบอร์ดพัฒนาสามารถเผาเฟิร์มแวร์ไปยังชิปสามารถสื่อสารกับชิปผ่านโปรโตคอล USB และยังสามารถใช้สำหรับการดีบัก JT-AG
ปุ่มบูต: ปุ่มดาวน์โหลด กดปุ่มบูตค้างไว้ขณะกดปุ่มรีเซ็ตเพื่อเข้าสู่โหมด "ดาวน์โหลดเฟิร์มแวร์" และดาวน์โหลดเฟิร์มแวร์ผ่านพอร์ตอนุกรม
ปุ่มรีเซ็ต: ปุ่มรีเซ็ต.
พอร์ต USB Type-C เป็น UART: สามารถใช้เป็นอินเทอร์เฟซสำหรับบอร์ดพัฒนาสามารถใช้เผาเฟิร์มแวร์ไปยังชิปหรือเป็นอินเทอร์เฟซการสื่อสารเพื่อสื่อสารกับชิป ESP32-C6 ผ่านสะพาน USB เป็น UART บนเครื่อง.
ไฟ LED RGB: แอดเดรสไดโอดเปล่งแสง RGB ขับเคลื่อนโดย GPIO8
ใช้วัดกระแสไฟฟ้า J5: ใช้วัดกระแสไฟฟ้า

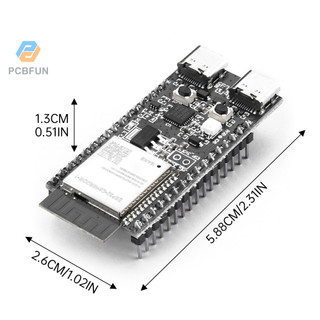

1. ม. * 25 มม. ขนาด: 58 มม. * 25 มม
แหล่งจ่ายไฟ ESP32-C6-DevKitC-1:
1. แหล่งจ่ายไฟจากอินเทอร์เฟซ USB Type-C เป็น UART หรืออินเทอร์เฟซ USB Type-C แบบ ESP32-C6 (เลือกหนึ่งหรือทั้งสองอย่าง) วิธีการจ่ายไฟเริ่มต้น (แนะนำ)
แหล่งจ่ายไฟ 2.5V และ GND pin
แหล่งจ่ายไฟ 3.3V3 และ GND pin
แพคเกจรวม:
บอร์ดพัฒนา 1X 1X
การจัดเรียงพิน 2X แบบเชื่อม / เชื่อม)
หมายเหตุ:
1. โปรดตรวจสอบให้แน่ใจว่าได้ใช้สายเคเบิลข้อมูล USB คุณภาพสูง สายเคเบิลข้อมูลบางส่วนสามารถใช้สำหรับชาร์จเท่านั้นและไม่สามารถใช้สำหรับการรับส่งข้อมูลและการเขียนโปรแกรมได้
เมื่อใช้หมุด 3V3 และ GND เพื่อจ่ายไฟให้กับบอร์ดพัฒนาจำเป็นต้องถอดฝากระโดด J5 ออกและเชื่อมต่อแอมป์มิเตอร์ในซีรีส์เข้ากับวงจรภายนอกเพื่อวัดกระแสของโมดูล
