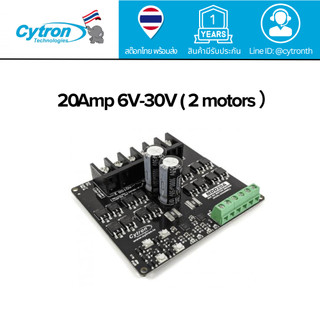

Cytron MDD20A 20A Dual DC Motor Driver 6V-30V

Cytron MDD20A เป็นบอร์ดขับมอเตอร์แบบ Dual H-Bridge สำหรับควบคุมมอเตอร์ DC แบบมีแปรงถ่านได้พร้อมกัน 2 ตัว รองรับแรงดันไฟฟ้า 6V-30V และกระแสต่อเนื่องสูงสุด 20A ต่อช่อง เหมาะสำหรับงานหุ่นยนต์ ระบบอัตโนมัติ AGV, Solar Tracker และงานควบคุมมอเตอร์กำลังสูง

ตัวบอร์ดใช้วงจร Full Discrete NMOS H-Bridge ประสิทธิภาพสูง รองรับการควบคุมด้วยสัญญาณ PWM และ DIR พร้อมรองรับ Logic Input ตั้งแต่ 1.8V ถึง 12V จึงใช้งานร่วมกับ Arduino, Raspberry Pi, ESP32, STM32 และ PLC ได้อย่างสะดวก

MDD20A ยังมาพร้อมระบบป้องกันการทำงานครบถ้วน ได้แก่ Overcurrent Protection, Active Current Limiting, Over Temperature Protection และ Undervoltage Shutdown เพื่อช่วยปกป้องทั้งบอร์ดและมอเตอร์ระหว่างการใช้งาน

==============================

คุณสมบัติเด่น

- ควบคุมมอเตอร์ DC แบบมีแปรงถ่านได้ 2 ตัว
- รองรับแรงดันไฟฟ้า 6V-30VDC
- กระแสต่อเนื่องสูงสุด 20A ต่อช่อง
- กระแส Peak สูงสุด 60A
- ใช้วงจร Full Discrete NMOS H-Bridge

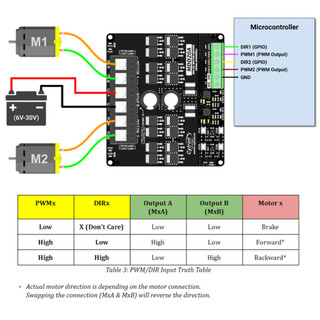

- รองรับสัญญาณ PWM และ DIR
- รองรับ Logic Input 1.8V, 3.3V, 5V และ 12V
- รองรับ PWM สูงสุด 20kHz
- รองรับ Sign-Magnitude และ Locked-Antiphase PWM

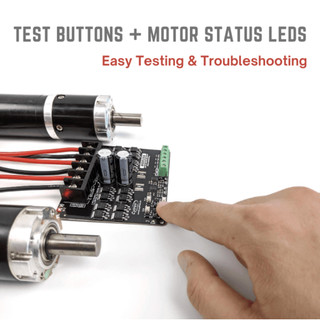

- มีปุ่ม Test สำหรับทดสอบมอเตอร์โดยไม่ต้องเขียนโปรแกรม
- มี LED แสดงสถานะการทำงานของมอเตอร์
- มีระบบ Overcurrent Protection พร้อม Active Current Limiting
- มีระบบ Over Temperature Protection
- มีระบบ Undervoltage Shutdown
- เหมาะสำหรับ Arduino, Raspberry Pi, ESP32, PLC และไมโครคอนโทรลเลอร์อื่น ๆ

==============================

เหมาะสำหรับ

- AGV (Automated Guided Vehicle)
- Mobile Robot
- Solar Tracker
- Game Simulator
- Automation Machine
- ระบบควบคุมมอเตอร์กำลังสูง

==============================

Specifications

Motor Type:
- Brushed DC Motor (2 Channels)

Operating Voltage:
- 6V-30VDC

Continuous Current:
- 20A / Channel

Peak Current:
- 60A

Logic Input:
- 1.8V / 3.3V / 5V / 12V

Control Interface:
- PWM
- DIR

PWM Frequency:
- สูงสุด 20kHz

Protection:
- Overcurrent Protection
- Active Current Limiting
- Over Temperature Protection
- Undervoltage Shutdown

Indicators:
- Motor Status LEDs
- Test Buttons
