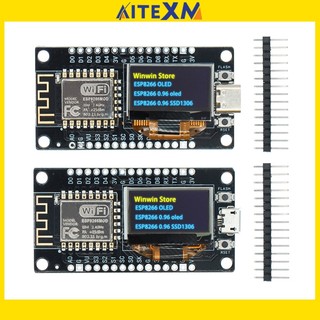

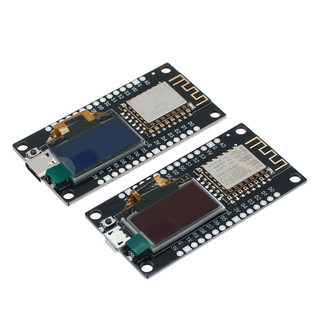

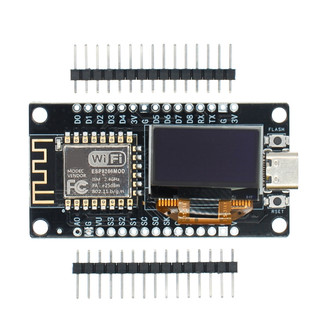

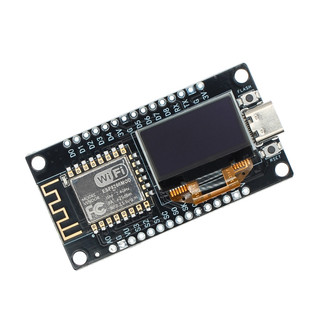

Nodemcu ESP8266 บอร์ดทดลอง พร้อมจอแสดงผล OLED 0.96 นิ้ว CH340G ESP-12F WiFi โมดูล TYPE-C USB สําหรับ Arduino Micropython

คุณสมบัติ:
1.นี่คือบอร์ด OLED ESP8266 0.96 ที่มีคุณสมบัติทั้งหมดของโมดูล ESP8266 แบบดั้งเดิม
2.การผสมผสานที่ไร้รอยต่อกับจอแสดงผล OLED ขนาด 0.96 นิ้วช่วยลดความจำเป็นในการเดินสายไฟและกระดานทดสอบ
3.บอร์ดที่ใช้ I2C เพื่อเชื่อมต่อกับจอแสดงผล OLED ผ่านพิน SDA (D6/GPIO14) และ SCL (D5/GPIO12)
4.โมดูลนี้จับคู่กับเทมเพลตหน้าจอแสดงผลและด้วยบอร์ดนี้สามารถแสดงข้อมูลและข้อมูลต่างๆได้
5.ฟังก์ชั่นการแสดงผลความละเอียดสูง 128x64 พร้อมไดรเวอร์ SSD-1306 เข้ากันได้กับอินเทอร์เฟซ I2C และ SPI สามารถเชื่อมต่อโดยใช้อินเทอร์เฟซ Type-C หรือ Micro USB และอินเทอร์เฟซที่ สามารถเลือกได้ตามความต้องการ
การแนะนำสินค้า:
แผงวงจรนี้รวม ESP8266 NodeMCU และหน้าจอ OLED ขนาด 0.96 นิ้วซึ่งให้ฟังก์ชั่นทั้งหมดของโมดูล ESP8266 แบบดั้งเดิมที่มีขนาดและพอร์ตต่อพ่วงเท่ากันรวมทั้งเครื่องมือพัฒนาประสิทธิภาพสูงและการแสดงข้อมูลความละเอียดสูง. รองรับโหมดการเขียนโปรแกรมที่หลากหลายและมีชิป ESP8266 พร้อมความถี่หลัก 80MHz และหน่วยความจำแฟลช 4MB ทำให้ง่ายต่อการจัดการงานและแอปพลิเคชันต่างๆรวมถึงกองโปรโตคอลเครือข่ายและกลไกการรักษาความปลอดภัยที่สมบูรณ์ การใช้พลังงานต่ำและประสิทธิภาพสูงทำให้เหมาะสำหรับผู้เริ่มต้นและมืออาชีพในการพัฒนาและใช้โครงการ IoT
พารามิเตอร์:
แรงดันใช้งาน: 3.3V
แรงดันไฟฟ้าอินพุต: 7-12V
พินดิจิตอล I / 0 พิน (DIO): 16
พินอินพุตแบบอนาล็อก (ADC): 1
อัตตา: 1
Spi ของ SPI: 1 1 1
12cs: 12Cs: 1
คนขับรถค่ะ 1. ช.340G
หน่วยความจำแฟลช: 4 MB
สราม 64 KB: 64 KB
ความเร็วนาฬิกา: 80 MHZ
ไมโครคอนโทรลเลอร์: Tensilica 32-bit RISC CPU Xtensa LX106
ขนาดโมดูล: 59 มม. * 31 มม
โมดูลขนาดเล็กที่สามารถติดตั้งอย่างชาญฉลาดในโปรเจ็กต์ล็อตของคุณออนบอร์ด USB-TTL ตาม CH340 บรรลุโมดูลขนาดเล็กที่สามารถติดตั้งอย่างชาญฉลาดในโปรเจ็กต์ล็อตของคุณออนบอร์ด USB-TTL ตาม CH340 บรรลุปลั๊กแอนด์เพลย์
พารามิเตอร์ OLED: SD1306 นิ้ว 0.96 นิ้ว
เปล่งแสงด้วยตัวเอง OLED ไม่มีแสงไฟ
วัสดุหน้าจอ: แก้วต้องการการป้องกันที่ดี
ขนาด 0.96 นิ้ว
สี: เหลืองน้ำเงิน
แรงดันไฟฟ้า: 3.3V-5V DC
มุมมอง:> 160 °
ความละเอียดสูง: 128x64
ไดรเวอร์ lC: SSD1306
อินเทอร์เฟซ I12C ของ I12C:
Scl: นาฬิกาอนุกรม I12C
Da: ข้อมูลซีเรียล l2C
อุณหภูมิในการทำงาน: -30 ° ค ~ 70 ° ค
ขนาดโมดูล 25 มม. x 17 มม.
ข้อควรระวัง:
ให้ความสนใจกับการเดินสายไฟตามแผนภาพและอย่าทำผิดพลาดใด ๆ
เอกสารนี้แสดงถึงความเข้าใจและพารามิเตอร์ของผลิตภัณฑ์ในขณะทำการแก้ไขเท่านั้น และอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
แรงดันไฟฟ้าของแหล่งจ่ายไฟไม่ควรทนต่อแรงดันไฟฟ้าสูงสุดของโมดูลมิฉะนั้นจะทำให้โมดูลเสียหายได้ง่าย
แพคเกจรวม:
โมดูล 1X 1X โมดูล
พินแถว 2X 2X
