Overview
The WS2812B is an integrated control LED light source combining a control circuit and RGB chip into a single 5050 SMD package. Each LED is individually addressable, enabling millions of colour combinations with just a single data wire. Ideal for decorative lighting, wearables, signage, and creative DIY projects. This white PCB version offers a clean aesthetic for visible installations.
WS2812B คือ LED RGB แบบ Addressable ที่รวมวงจรควบคุมและชิป RGB ไว้ในแพ็คเกจ 5050 SMD เดียวกัน แต่ละดวงสามารถควบคุมสีได้อิสระ ใช้สายสัญญาณเพียงเส้นเดียว ให้สีได้มากถึง 16.7 ล้านสี เหมาะสำหรับงานไฟตกแต่ง งาน DIY งานศิลปะ ป้ายไฟ และโปรเจกต์สร้างสรรค์ต่างๆ รุ่น PCB สีขาวให้ความสวยงามเมื่อติดตั้งในที่เปิดเผย
Introduction

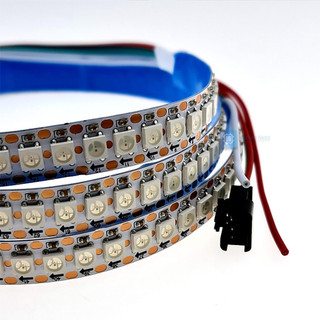

แถบ LED Strip 5V 1m 144 ดวง WS2812B PCB ขาว — แถบ LED WS2812B 5050 SMD 5V ความยาว 1 เมตร จำนวน 144 ดวง/เมตร ความละเอียดสูง ควบคุมสีแต่ละดวงได้อิสระผ่านสายสัญญาณเพียง 1 เส้น (DIN) รองรับการต่อพ่วงแบบ Daisy-chain (DIN → DOUT) รองรับไลบรารี FastLED และ Adafruit NeoPixel บน Arduino, ESP32, ESP8266, Raspberry Pi
Features
- WS2812B 5050 SMD Addressable RGB LED — ควบคุมแต่ละดวงได้อิสระ 24-bit colour
- จำนวน 144 ดวง / ความยาว 1 เมตร (ความหนาแน่นสูง)
- แรงดันไฟเลี้ยง 5V DC
- ใช้สายสัญญาณเพียง 1 เส้น (DIN) รองรับ Daisy-chain
- PCB สีขาว — ดูสวยงามเมื่อติดตั้งแบบเปิดเผย
- รองรับ FastLED, Adafruit NeoPixel library
- รองรับ Arduino Uno/Nano/Mega, ESP32, ESP8266, Raspberry Pi
- อัตราการส่งข้อมูล 800Kbps
- สามารถตัดแบ่งความยาวได้ทุก 1 LED (ตามรอยตัด)
- ใช้กระแสไฟสูงสุด ~60mA ต่อ LED (สีขาวเต็มที่)
Specification
- IC Type: WS2812B (built-in in each 5050 LED)
- LED Count: 144 LEDs per meter
- Length: 1 meter (cuttable every 1 LED)
- Input Voltage: 5V DC
- Power Consumption: ~0.3W per LED (max white), ~43W full strip at max brightness
- Protocol: Single-wire NRZ (800Kbps)
- Colour Depth: 24-bit RGB (16.7 million colours)
- Data Refresh Rate: 400Hz (typical)
- Viewing Angle: 120°
- PCB Colour: White

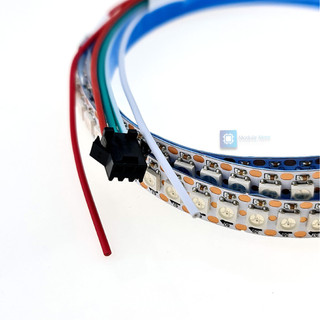

- Connector: 3-pin header (Red=5V, White=GND, Green=DIN)
- Operating Temperature: -25°C to +80°C
Caution
- ⚠️ ห้ามต่อไฟ 5V จาก Arduino โดยตรง — กระแสสูงเกินไป ต้องใช้แหล่งจ่าย 5V ภายนอก 5A ขึ้นไป
- ⚠️ Do NOT power the LED strip directly from an Arduino 5V pin. Use an external 5V power supply (5A+).
- ใช้สายไฟขนาดเหมาะสม (AWG18 ขึ้นไป) สำหรับการจ่ายกระแสให้แถบ LED
- ควรต่อตัวเก็บประจุ 1000µF ระหว่าง 5V กับ GND ใกล้จุดต่อไฟ เพื่อลดกระแสกระชาก
- ควรใส่ resistor 300-500Ω ระหว่าง Arduino data pin และ DIN เพื่อป้องกัน noise
- เชื่อมต่อ GND ของ Arduino และ GND ของแหล่งจ่ายไฟ LED เข้าด้วยกัน
- อย่าให้ LED แสดงสีขาว 100% brightness ทั้งเส้นนานเกินไป — ต้องมี散热 (heat dissipation)
Datasheet
WS2812B datasheet and application notes from Worldsemi (worldsemi.com).
Pinout: VCC (5V Red), GND (White), DIN (Green), DOUT (for daisy-chain to next strip).
Data signal: 0-code = high 0.35µs + low 0.8µs, 1-code = high 0.7µs + low 0.6µs, RESET = low >280µs.
สายไฟ: สีแดง = 5V, สีขาว = GND, สีเขียว = ข้อมูลเข้า (DIN)
Manual / Wiring
Basic wiring (Arduino Uno + External 5V PSU):
LED Strip Red (5V) → External 5V PSU (+)
LED Strip White (GND) → External 5V PSU (-) AND Arduino GND
LED Strip Green (DIN) → Arduino D6 (via 300Ω resistor)
Arduino GND → External PSU GND
Arduino Code Example (FastLED):
#include
#define NUM_LEDS 144
#define DATA_PIN 6
CRGB leds[NUM_LEDS];
void setup() { FastLED.addLeds(leds, NUM_LEDS); }
void loop() {
fill_solid(leds, NUM_LEDS, CRGB::Red); FastLED.show(); delay(1000);
fill_solid(leds, NUM_LEDS, CRGB::Green); FastLED.show(); delay(1000);
fill_solid(leds, NUM_LEDS, CRGB::Blue); FastLED.show(); delay(1000);
}
การต่อวงจร:
สายแดง → แหล่งจ่าย 5V ภายนอก (ห้ามต่อ Arduino โดยตรง)
สายขาว → GND (ต่อร่วมกับ GND Arduino)
สายเขียว → ขา Digital Arduino (D6) ผ่าน resistor 300Ω
ใช้ Library FastLED หรือ Adafruit NeoPixel ในการเขียนโค้ด
