Nanovna-h เครื่องวิเคราะห์เครือข่ายเวคเตอร์ อัพเกรด HW3.6 10KHz-1.5GHz MF HF VHF UHF เครื่องวิเคราะห์เสาอากาศ พารามิเตอร์วัด S อัตราส่วนคลื่นยืนแรงดันไฟฟ้าเฟส ดีเลย์ สมิธชาร์ต

ใหม่อัพเกรดเวอร์ชันล่าสุด 3.6 Vector เครื่องวิเคราะห์เสาอากาศเครือข่าย 10KHz-1.5GHz MF HF VHF UHF พร้อมเชลล์

ข้อมูลจำเพาะ:
เคส ABS: 58.7 มม. x 91.3 มม. x 17.1 มม. (ไม่รวมส่วนที่ยื่นออกมา)
พีซีบี: 54 มม. x 85.5 มม. x 11 มม. (ไม่มีขั้วต่อสวิตช์)
ความถี่ในการวัด: 10KHz -1.5GHz
เอาต์พุต RF: 0dbm (± 2dbm)

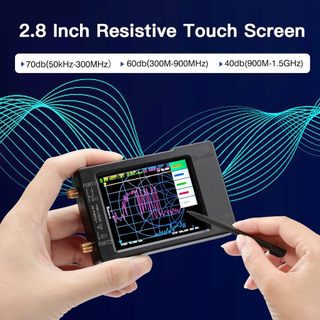

ช่วงการวัด: 70dB (50kHz-300MHz), 60dB (300M-900MHz), 40dB (0.9G-1.5GHz));
พอร์ต SWR: <1.1
จอภาพ แบบ TFT (320x240) แบบตั้งโต๊ะ จอภาพ แสดงผล 2.8 นิ้ว TFT (320x240)
อินเทอร์เฟซ USB ของ USB: โหมดการสื่อสาร USB type-C: CDC (ซีเรียล)
กำลังไฟ: USB 5V 120mA, แบตเตอรี่ 650mA-h ในตัว, กระแสไฟชาร์จสูงสุด 300mA
จำนวนจุดสแกน: 101 (คงที่)
การติดตามการแสดงผล: 4, การทำเครื่องหมาย: 4, การบันทึกการตั้งค่า: 5
ความอดทนความถี่ของความถี่: <2.5ppm
เสถียรภาพความถี่: <0.5ppm

ข้อมูลการวัดการประหยัดข้อมูลด้วยการ์ด MicroSD พร้อมการ์ด MicroSD รองรับการ์ดหน่วยความจำสูงสุด 32GB
คุณสามารถใช้การ์ด MicroSD เพื่อบันทึกข้อมูลการวัดในรูปแบบ SNP หรือบันทึกภาพหน้าจอในรูปแบบ BMP การ์ด MicroSD ใช้โหมด SPI และรองรับเฉพาะขนาดเล็กกว่า 32GB และจัดรูปแบบด้วย FAT หรือ FAT32

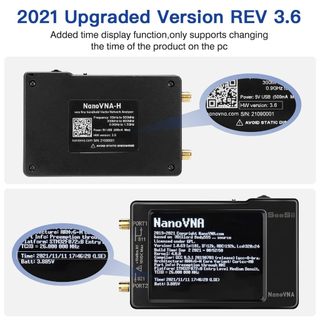

นอกจากนี้ยังสามารถแสดงวันที่และเวลาของ vna ในเวอร์ชันเก่าแตกต่างจากเวอร์ชันเก่าซึ่งสะดวกสำหรับคุณในการบันทึกและบันทึกข้อมูลเพิ่มเติม

การวัดเสาอากาศ HF VHF UHF เครื่องวิเคราะห์เสาอากาศ HF VHF UHF
เวอร์ชันอัปเกรดใหม่ล่าสุด
ฟังก์ชั่นหลักของเฟิร์มแวร์เริ่มต้นใช้สำหรับการวัดประสิทธิภาพของเสาอากาศ วิธีการ TX/RX สามารถวัดพารามิเตอร์ที่สมบูรณ์ S11 และ S21 หากคุณต้องการรับ S12 และ S22 คุณต้องเปลี่ยนสายไฟพอร์ตตัวรับส่งด้วยตนเอง

พารามิเตอร์การวัด S, อัตราส่วนคลื่นยืนแรงดันไฟฟ้า, เฟส, ความล่าช้า, แผนภูมิ Smith และอื่น ๆ

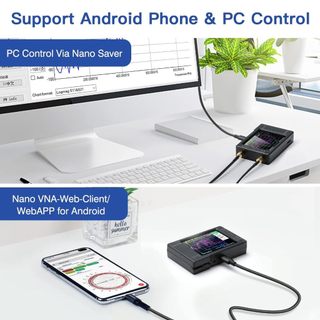

- แบตเตอรี่ 650mA-h ในตัวคุณสามารถเชื่อมต่อเครื่องวิเคราะห์เครือข่ายเวกเตอร์เข้ากับพีซีของคุณเพื่อการแสดงผลหน้าจอขนาดใหญ่ด้วยสาย USB-C เวลาทำงานสูงกว่า 3 ชั่วโมง
การอ่าน SWR มีความแม่นยำสำหรับการปรับเสาอากาศที่มีช่วงความถี่ 50kHz ถึง 900MHz แผนภูมิสมิ ธ จะช่วยคุณในการกำหนดปฏิกิริยาและความต้านทานต่อเสาอากาศ
ข้อมูลการวัด - บันทึกข้อมูลการวัดด้วยการ์ด MicroSD - รองรับการ์ดหน่วยความจำสูงสุด 32GB
- - ชุดวิเคราะห์เครือข่ายเวกเตอร์หน้าจอสัมผัสขนาด 2.8 นิ้วสามารถป้องกันได้ด้วยเปลือก ABS ป้องกันความเสียหายของชิ้นส่วน และประหยัดเงินในการพิมพ์ของคุณ
นี่มันมีประโยชน์มากสำหรับนักวิเคราะห์เสาอากาศสำหรับสถานีแฮมของคุณ มาพร้อมกับการเปิดและสั้นและโหลดสำหรับการปรับเทียบเช่นเดียวกับสายเคเบิลบางสาย ใช้สำหรับวิทยุแฮมทุกรุ่น

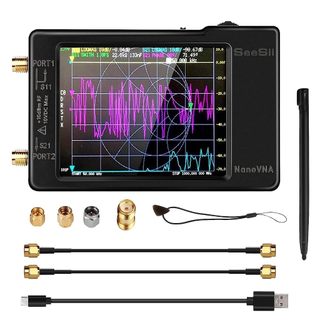

ในรายการรวมด้วย:
● โฮสต์ NanoVNA 1X (รวมหน้าจอสัมผัส 2.8 นิ้วและแบตเตอรี่ 650mAh)
● 2x 20 ซม. SMA ชาย - ชายสาย RG174 RF
● ขั้วต่อ SMA หญิงถึงหญิง 2X SMA 2X
● ชุดสอบเทียบอย่างง่าย 1X SMA สั้น 1X SMA
● ชุดสอบเทียบอย่างง่าย 1X SMA ชุดเปิด
● โหลดชุดสอบเทียบอย่างง่าย 1X SMA Simple โหลด
● สายเคเบิลข้อมูล USB Type-C 1X 1X USB Type-C
● สาย Type-c ถึง Type-c 1X Type-c ถึง Type-c
● ทัชแพดเดิล 1X 1X ทัชพาย
